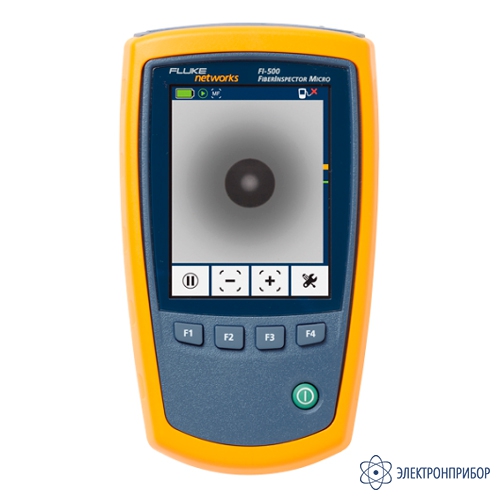

Fluke FiberInspector Micro — эндоскоп для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений
Код товара: 48518-
-
Гарантия
1 год
-
Производитель
Описание эндоскопа для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений Fluke FiberInspector Micro:
Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. Видеомикроскоп Fluke FiberInspector Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в Fluke FiberInspector Micro и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.
- Система освещения PortBright™ для осмотра портов в темноте и на анелях с высокой плотностью;
- Автофокусировка позволяет получить стабильное изображение в течение нескольких секунд;
- Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна;
- В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Предлагаются наконечники APC;
- Автоцентровка для точного обследования пучка волокон.
Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.
Устройство Fluke FiberInspector Micro разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Небольшой датчик позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее размером 320 x 240 для проведения более детального осмотра.
Fluke FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами. Fluke FiberInspector Micro отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.
Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
Система освещения PortBright™ и компактный дизайн датчика:
На оптоволоконных панелях обычно содержатся очень плотные скопления маленьких LC-разъемов оптоволокна. Без использования дополнительной подсветки поиск интересующего вас порта может оказаться сложной задачей. Вы можете использовать отдельный фонарик, но тогда вам потребуется держать еще больше объектов или работать с помощником. PortBright — это встроенный в датчик фонарик, который позволяет найти порт и подключить наконечник датчика. PortBright включается нажатием кнопки на самом датчике.
Датчик имеет ширину всего 23 мм (0,95 дюйма) и толщину 51 мм (2дюйма), что облегчает доступ к узким коммутационным панелям, не повреждая соседнее оптоволокно.
Автофокусировка и автоцентровка:
Все ручные эндоскопы и многие электронные эндоскопы снабжены ручными кольцами автофокусировки. В этом случае могут потребоваться обе руки, а также иногда сложно поймать фокус на коммутационных панелях с плотным скоплением оптоволокна. Fluke FiberInspector Micro имеет функцию автофокусировки, которая активируется при нажатии на кнопку датчика или на дисплее устройства. Автофокусировка занимает всего 3–5 сек. и отлично работает на торцевых поверхностях UPC.
Автофокусировка также работает на APC («угловой физический контакт»), однако если наконечник APC не совмещен с разъемом, может потребоваться повернуть разъем или датчик и повторить автофокусировку или ручную фокусировку.
Функция автоцентровки включается, когда вы ставите изображение на паузу. Fluke FiberInspector Micro ориентируется так, чтобы пучок волокон оказался в самом центре экрана, а затем запускает автофокусировку. Так пользователь может изучить состояние ядра волокна без необходимости вручную перемещать кабель.
-
-
Технические характеристики эндоскопа для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений Fluke FiberInspector Micro:
Параметр Значение Дисплей Увеличение 1-кратное, 2-кратное, 4-кратное Кадров в секунду ≥12 Тип батареи* Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч Время работы батареи* 3 часов непрерывного использования датчика
6 часов обычного использования датчикаВремя зарядки 4 часов минимум Адаптер питания Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц
Выход: 6 В (постоянный ток), 3 А максимум класс IIДисплей 3,2-дюймовый ЖК-экран, 320 x 240 Обновления программного обеспечения Обновления можно устанавливать с USB-накопителей Вход USB 2.0, тип A Размеры 140 мм x 80 мм x 39 мм Масса 275 г Детектор Увеличение 200-кратное. Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения Тип камеры 5 Мегапиксельный 1/4-дюймовый CMOS-датчик Поле обзора 610 мкм x 460 мкм Разрешение 1 мкм Источник света Светодиод, более 100 000 ч. работы Освещение торцевой поверхности Коаксиальный синий светодиод Освещение портов Белые светодиоды — 2 шт. Мощность Обеспечивается через USB-интерфейс Выход Видеовыход через USB 2,0 интерфейс Размеры 117 x 51 x 23 мм (длина зависит от крышки адаптера) Масса 125 г (без наконечника адаптера) Общие технические характеристики Диапазон температур без использования адаптера питания Рабочая: от 0 °C до +50 °C
Хранение: от -30 °C до +60 °CДиапазон температур при использовании адаптера питания Рабочая: от 0 °C до +40 °C
Хранение: от -20 °C до +60 °CДиапазон влажности Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата
Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсатаВысота над уровнем моря Рабочая: 4 000 метров
Хранение: 12 000 метровВибрация 2 г, от 5 Гц до 500 Гц Ударная нагрузка Испытание методом падения с высоты 1 метра Безопасность IEC 61010-1 3-е издание IEC 62133 -
Комплект поставки Fluke FiberInspector Micro
№ Модель Комплектация Фото 1 Fluke FI-500 FiberInspector Micro с датчиком, дисплеем, 4 наконечниками UPC (LC стоечного типа, SC стоечного типа, адаптеры торцевых поверхностей 1,25 мм и 2,5 мм), магнитным ремнем, кейсом, аккумуляторами и универсальным блоком питания.
-
