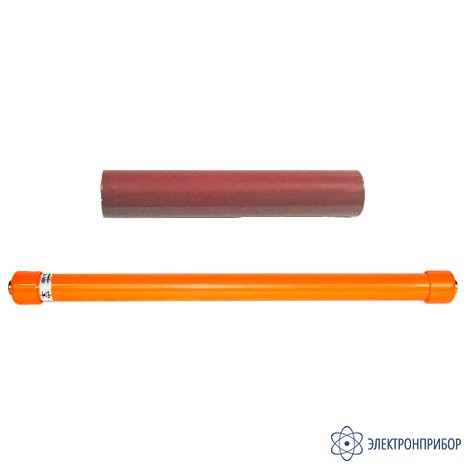

ДВЛ-150 — диод лавинного типа

Код товара: 43052

Описание
Характеристики
Комплектация
Совместимость 5
Модификации 2
Рекомендуемые замены 1
Показать всё

2 варианта исполнения
Назначение диода лавинного типа ДВЛ-150:

Диоды лавинного типа ДВЛ-150 предназначены для однополупериодного выпрямления испытательного переменного напряжения, генерируемого переносными установками серии УИВ: УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5 и мобильными установкамисерии УИВ-М: УИВ-150/18М, УИВ-100/20М, УИВ-20/20М, УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-20/7,5М, УИВ-15/7,5М

, и обеспечивают возможность испытания объектов постоянным напряжением со значениями до 70 кв.

Диоды выпускаются в двух исполнениях: ДВЛ-150-1 и ДВЛ-150-2.

Диоды ДВЛ-150 обладают высокой стойкостью к импульсным перегрузкам по напряжению и по току.

Технические характеристики диода лавинного типа ДВЛ-150:

Параметр	Значение
Параметр	ДВЛ-150-1	ДВЛ-150-2
Номинальное обратное напряжение, кВ	150
Испытательное обратное напряжение (60 с.), кВ	170
Номинальный прямой ток, мА	30	50
Максимальный прямой ток в течение 10 с., мА	500
Импульсный повторяющийся прямой ток, А	5
Импульсный (10 мс) неповторяющийся прямой ток, А	20
Прямое падение напряжения при токе 50 мА, В	190
Внутренняя изоляция	элегаз	масло
Давление элегаза избыточное, МПа (кгс/см²)	0,005 (0,05)	-
Масса заполняемого масла, кг	-	0,32
Габаритные размеры (диаметр х длина), мм		54 х 290
Масса, кг	0,30	0,92

Комплект поставки ДВЛ-150

№ Наименование Количество

1 Диод лавинного типа ДВЛ-150 выбранной модификации 1
Совместимость с ДВЛ-150
Вид: кратко подробно

Сортировать по: популярности наименованию цене
- УИВ-100, установка для испытания высоким напряжением

  Цена по запросу
  Выбрать исполнение

  6 вариантов исполнения
- УИВ-15, установка для испытания высоким напряжением

  Цена по запросу
  Выбрать исполнение

  3 варианта исполнения
- УИВ-20, установка для испытания высоким напряжением

  Цена по запросу
  Выбрать исполнение

  3 варианта исполнения
- УИВ-50, установка для испытания высоким напряжением

  Цена по запросу
  Выбрать исполнение

  2 варианта исполнения
- УИВ-150/18М, установка для испытания высоким напряжением для встраивания в передвижные лаборатории

  Цена по запросу

  Добавить к заказу
Модификации ДВЛ-150
- ДВЛ-150-1, диод лавинного типа

  Снят с производства

  Замена: ДВВ-150-1

  Подобрать аналог
- ДВЛ-150-2, диод лавинного типа

  Снят с производства

  Замена: ДВВ-150-2

  Подобрать аналог
Рекомендуемые замены ДВЛ-150
- ДВВ-150, диод вентильного типа

  Цена по запросу
  Выбрать исполнение

  2 варианта исполнения
