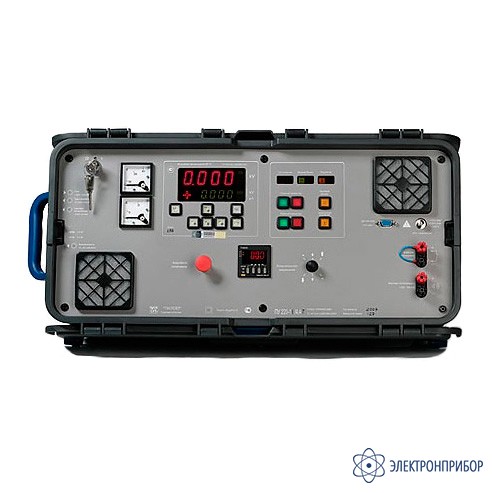

ПУ 220-11/4,4 — пульт управления установкой
Код товара: 43033-
Назначение пульта управления установкой ПУ 220-11/4,4:
Пульт ПУ 220-11/4,4 предназначен для использования в составе переносных установок серии УИВ: УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5 и других высоковольтных испытательных установок в соответствии с техническими характеристиками пульта.
Особенности пульта управления установкой ПУ 220-11/4,4:
- Встроенный замок включения питания;
- Отдельная кнопка аварийного отключения с фиксацией;
- II степень защиты корпуса ( двойная и усиленная изоляция);
- Высокая точность установки заданного значения напряжения;
- Трехскоростной электропривод регулятора (подъем/снижение) управляется одним движением джойстика;
- Встроенный амплитудный вольтметр ВА 11;
- Разъемы для подключения световой и звуковой сигнализаций, а также электромеханических блокировок дверей испытательного стенда;
- Встроенный таймер (по Заказу);
- Встроенные защиты от перегрузки, к.з., перегрева;
- Автоматическое отключение при пробое (перекрытии) в объекте испытаний;
- Встроенные вольтметр и амперметр (индикаторы);
- Ручки для переноски;
- Закрываемая лицевая панель.
-
-
Технические характеристики пульта управления установкой ПУ 220-11/4,4:
Параметр Значение Номинальное напряжение питания, В 220 Номинальная частота, Гц 50 Рабочие диапазоны выходных напряжений, В 22 - 240 Номинальное значение выходного тока, А 20 Максимальное значение выходного тока, А 25 Уставка максимальной токовой защиты, А 27 - 30 Время срабатывания максимальной токовой защиты, мс, не более 40 Уставка защиты от перегрузки, А 14 Тип характеристики тепловых расцепителей C Тип встроенного амплитудного вольтметра ВА 11 Скорость изменения выходного напряжения, В/с 8, 4, 2 Точность установки напряжений в диапазоне, % 1,0 Габаритные размеры, Lх Bх H, мм 620х310х260 Масса, кг 24 -
Комплект поставки ПУ 220-11/4,4
№ Наименование Количество 1 Пульт управления установкой ПУ 220-11/4,4 1 -
Совместимость с ПУ 220-11/4,4
-
УИВ-20, установка для испытания высоким напряжением
