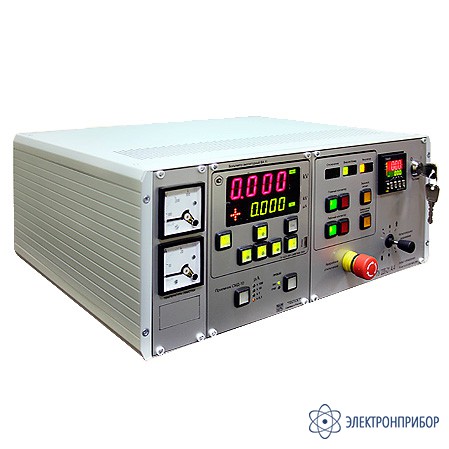

ПУ 220-22/4,4 — пульт управления установкой
Код товара: 43044-
Назначение пульта управления установкой ПУ 220-22/4,4:
ПУ 220-22/4,4 предназначен для использования в составе установок УИВ-100/20М, УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-15/7,5М применяемых в передвижных электролабораториях, а также в составе других высоковольтных испытательных установок в соответствии с техническими характеристиками. Пульт ПУ 220-22/4,4 может также изготавливаться в настольном исполнении.
Описание пульта управления установкой ПУ 220-22/4,4:
Корпус пульта ПУ 220-22/4,4 адаптирован к размещению в 19'' приборной стойке отсека управления передвижных лабораторий (стандартный 19-ти дюймовый металлический корпус-крейт высотой 4ВЕ, шириной 84ШЕ, отсек глубиной 500 мм). В пульт включен приемник датчика токов утечки в испытуемой изоляции с его органами управления и индикаторами; введен индикатор температуры испытательного трансформатора.
-
-
Технические характеристики пульта управления установкой ПУ 220-22/4,4:
Параметр Значение Номинальное напряжение питания, В 220 Номинальная частота, Гц 50 Рабочие диапазоны выходных напряжений, В 22 - 240
2,2 - 24Номинальное значение выходного тока, А 20 Максимальное значение выходного тока, А 25 Уставка максимальной токовой защиты, А 27 - 30 Время срабатывания максимальной токовой защиты, мс, не более 40 Уставка защиты от перегрузки, А 14 Тип характеристики тепловых расцепителей C Тип встроенного амплитудного вольтметра ВА 11 Скорость изменения выходного напряжения, В/с 8, 4, 2 Точность установки напряжений в диапазоне, % 1,0 Габаритные размеры, Lх Bх H, мм 440х177х370 Масса, кг 29 -
Комплект поставки ПУ 220-22/4,4
№ Наименование Количество 1 Пульт управления установкой ПУ 220-22/4,4 1 -
