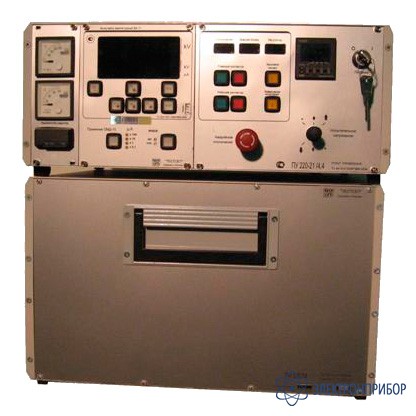

ПУ 220-31/14 — пульт управления установкой

Код товара: 43045

    Назначение пульта управления установкой ПУ 220-31/14:

    ПУ 220-31/14 совместно с блоком регулятора напряжения РН-220/14 предназначен для использования в составе установок УИВ-100/20М, которые могут применяться для комплектования стационарных испытательных стендов и передвижных электролабораторий, а также в составе других высоковольтных испытательных установок в соответствии с техническими характеристиками. Пульт также оснащен приемником датчика токов утечки в испытуемой изоляции с его органами управления и индикаторами и индикатором температуры испытательного трансформатора.

    Корпуса пульта ПУ 220-31/14  также адаптированы к размещению в 19'' стойке.

  • Технические характеристики пульта управления установкой ПУ 220-31/14:

    Параметр Значение
    Номинальное напряжение питания, В 220
    Номинальная частота, Гц 50
    Рабочие диапазоны выходных напряжений, В 22 - 240
    Номинальное значение выходного тока, А 60
    Максимальное значение выходного тока, А 75
    Уставка максимальной токовой защиты, А 85
    Время срабатывания максимальной токовой защиты, мс, не более 40
    Уставка защиты от перегрузки, А 95
    Тип характеристики тепловых расцепителей C
    Тип встроенного амплитудного вольтметра ВА 11
    Скорость изменения выходного напряжения, В/с 8, 4, 2
    Точность установки напряжений в диапазоне, % 1,0
    Степень защиты от поражений электрическим током I
    Габаритные размеры, Lх Bх H, мм:
    - Пульт управления
    - Регулятор напряжения
    440х370x177
    440х370x265
     Масса, кг:
    - Пульт управления
    - Регулятор напряжения
    20
    50

  • Комплект поставки ПУ 220-31/14

    № Наименование Количество
    1 Пульт управления установкой ПУ 220-31/14 1
