СМД-10/11 — датчик токов утечки

Код товара: 77650

    • Гарантия

      1 год

    Назначение датчика токов утечки СМД-10/11:

    Преобразователь измерительный СМД-10/11 предназначен для измерения токов утечки в изоляции при испытаниях электрической прочности изоляции электрооборудования постоянным и переменным частоты 50 Гц стандартными испытательными напряжениями в соответствии с ГОСТ 1516.2.

    Преобразователь состоит из датчика, приемника и цифрового вольтметра ВА 11.

    Преобразователь используется для контроля состояния оборудования по критерию нахождения значений контролируемой величины в заданном диапазоне. Преобразователь не используется для обеспечения мер безопасности при испытаниях и не проводит отсчет значений контролируемой величины с нормированной точностью. В соответствии с РД ЭО 1.1.2.99.0925-2013 по идентификационным признакам преобразователь относится к индикаторам.

    Описание датчика токов утечки СМД-10/11:

    Основная схема измерения – «обратная», с расположением шунта под высоким напряжением. Изоляция между шунтом и приемником обеспечивается оптоволоконным кабелем. Допускается также проводить измерения по прямой схеме с включением шунта в цепь заземления объекта испытаний.

    Выбор типа измеряемого тока (Постоянный/Переменный) осуществляется при помощи переключателя на лицевой панели датчика.

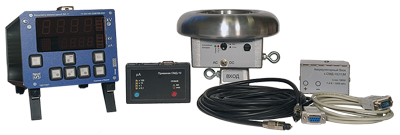

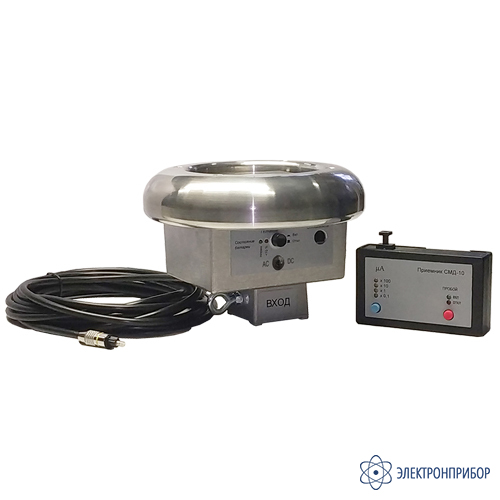

                       Комплект датчика тока СМД с вольтметром ВА 11                                            Шунт датчика тока устанавливается на экране делителя напряжения

    Приемник соединяется кабелем с вольтметром ВА 11, либо, при использовании в составе установок УИВ, устанавливается на специальный разъем на лицевой панели пульта управления установкой.

    Датчики СМД-10/11 обеспечивают возможность измерения тока утечки одновременно с измерением испытательного напряжения. При этом датчики обеспечивают возможность подачи сигнала на отключение установки при превышении заранее заданного оператором, предельно допустимого для объекта испытаний значения тока утечки в его изоляции.

  • Технические характеристики датчика токов утечки СМД-10/11:

    Параметр Значение
    Измеряемые величины постоянный/переменный ток
    Сопротивление шунта, Ом 50
    Пределы измерения (4 диапазона) 10-100 мкА
    100-1000 мкА
    1,0-10 мА
    10-100 мА
    Максимальная погрешность измерения в диапазоне ± 2,5 % или ± 2 мкА (большее значение)
    Выбор предела измерения автоматический
    Индикация превышения предела измерения звуковой сигнал
    Время работы/зарядки, ч, не менее 8/10
    Условия эксплуатации от 0 °С до 40 °С, отн. влажность < 85 %
    Габаритные размеры, мм датчик преобразователя 150 x 95 x 90
    приемник преобразователя 100 x 60 x 25
    Масса комплекта (с батареей), кг, не более 4,0

  • Комплект поставки СМД-10/11

    № Наименование Количество
    1 Датчик токов утечки СМД-10/11 1
