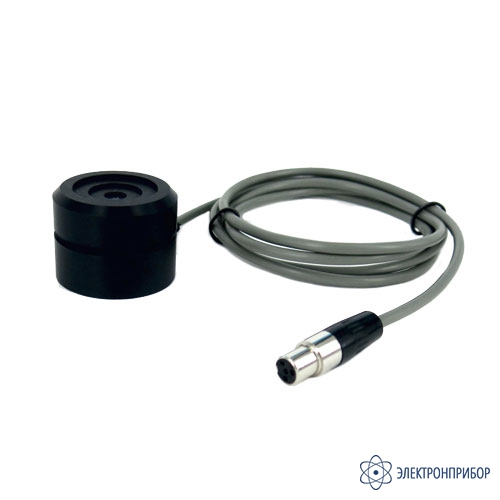

ТКА-ДОЦ — оптический датчик с цифровым выходом

Код товара: 59889
    • Гарантия

      1 год

    • Производитель

      ТКА

    Назначение оптического датчика с цифровым выходом ТКА-ДОЦ:

    Датчик ТКА-ДОЦ предназначен для измерения (в зависимости от типа датчика) облучённости в областях спектра 315…400 нм (зона УФ-А), 280…315 нм (зона УФ-В), 280…400 нм (зона УФ-А+В), 200…280 нм (зона УФ-С), освещённости или яркости в видимой области спектра.

    Область применения:

    Выполнение работ при санитарном и техническом надзоре в жилых и производственных помещениях, аттестации рабочих мест и других сфер деятельности.

    Описание оптического датчика с цифровым выходом ТКА-ДОЦ:

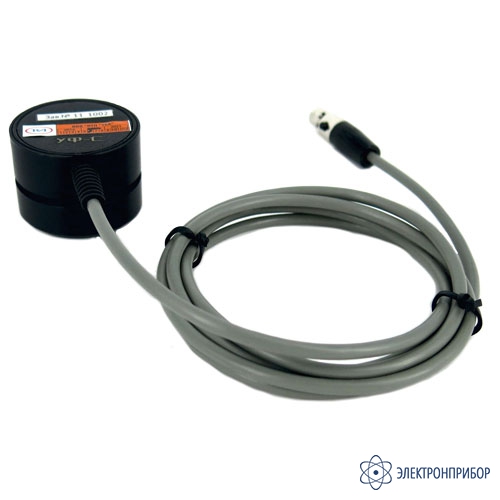

    Конструктивно датчик ТКА-ДОЦ выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными.

    Принцип работы датчика ТКА-ДОЦ заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.

    В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя. Для работы датчик подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ ТКА-УФД, поставляется отдельно) или любому устройству, имеющему соответствующие характеристики.

    Обмен данными производится по протоколу UART. Параметры подключения:
    - Бодрейт (Baud rate) 115200;
    - Биты данных (Data bits) 8;
    - Стоп-биты (Stop bits) 1;
    - Четность (Parity) нет (none).

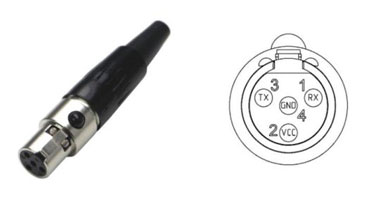

                    Разъем и обозначение контактов (вид спереди)

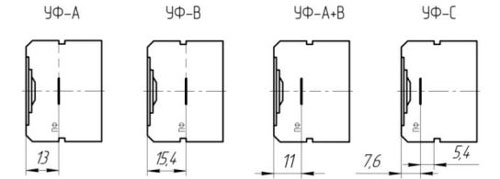

    Положение плоскости фотометрирования в зависимости от спектрального диапазона датчика


    Датчик облученности

    Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.

    Датчик освещенности

    Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности освещенности на входном окне датчика.

    Датчик яркости

    Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.

  • Технические характеристики оптического датчика с цифровым выходом ТКА-ДОЦ:

    Параметр Значение
    Динамический диапазон значений измеряемой величины 1,00 ÷ 1 000 000
    Погрешность градуировки Не более ± (3,0 ÷ 5,0) %
    Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С ± 3,0 %
    Размерность измеряемой величины в зависимости от типа
    датчика
    Облучённость мВт/м2
    Освещённость лк
    Яркость кд/м2
    Длительность единичного измерения 2 мс
    Угловая характеристика чувствительности датчика в зависимости от типа Облучённость по уровню 1 Не менее ± 10,0 °
    Освещённость Косинусная
    Яркость по уровню 1 ± 12,5 °
    Общие характеристики
    Рабочее напряжение интерфейса UART 3 В
    Габаритные размеры датчика Ø40 х 30 мм
    Длина кабеля 1,2 м
    Тип разъёма 4-х контактный mini XLR
    Масса Не более 100 г
    Температура окружающего воздуха От -30 до +60 °С
    Относительная влажность воздуха при температуре окружающего
    воздуха +25 °С
    До 98 %
    Диапазон атмосферного давления 80 ÷ 110 кПа
  • Комплект поставки ТКА-ДОЦ

    Наименование Количество
    1 Оптический датчик с цифровым выходом ТКА-ДОЦ 1
