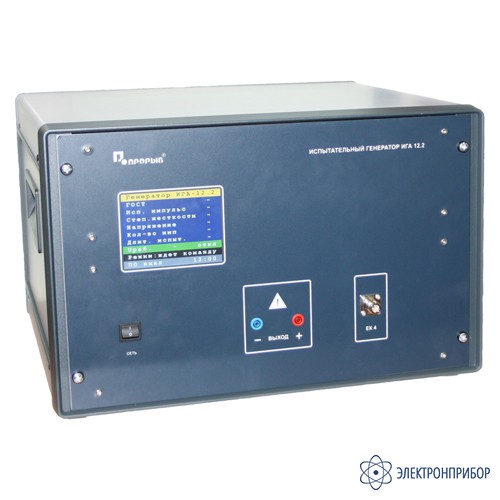

ИГА 12.2 — испытательный генератор кондуктивных импульсных помех в бортовой сети автотранспортных средств

Код товара: 43359

    • Гарантия

      2 года

    Назначение испытательного генератора кондуктивных импульсных помех в бортовой сети автотранспортных средств ИГА 12.2:

    Испытательный генератор импульсных помех в бортовой сети автомобиля ИГА 12.2 предназначен для создания нормированных импульсных помех в цепях электропитания и передачи данных технических средств, питающихся от бортовой сети автомобиля напряжением 12 В, при проведении испытаний технических средств, которые могут подвергаться воздействию по ГОСТ 28751-90, ГОСТ 29157-91.

  • Технические характеристики испытательного генератора кондуктивных импульсных помех в бортовой сети автотранспортных средств ИГА 12.2:

    Параметр Значение
    Основные общие технические характеристики
    Напряжение питания переменного тока 198-242 В; 50 Гц
    Потребляемая мощность при питании от сети переменного тока* не более 300 Вт
    Порог срабатывания защиты по току (0.5 ÷ 10.5) А с шагом 0.5 А
    Рабочее напряжение питания ИТС 13.5 ± 0.5 В
    Габаритные размеры 520 мм x 500 мм x 330 мм
    Масса не более 30 кг
    * При значении тока, потребляемого испытуемым ТС, не более 10 А
    Основные технические характеристики в режиме 1 по ГОСТ 28751-90:
    Пиковые значения напряжения Us (-25, -50, -75, -100) В +0/+10%
    Длительность импульса по уровню 0.1 2 мс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 1 мкс ± 10%
    Значения выходного сопротивления 10 Ом ± 10%
    Значения периода подачи испытательных импульсов (0.5, 0.7, 1, 2, 3, 5) с
    Длительность интервала t2 200 мс ± 10%
    Длительность интервала t3 не более 100 мкс
    Количество подаваемых импульсов 1-10000
    Основные технические характеристики в режиме 2 по ГОСТ 28751-90
    Пиковые значения напряжения Us (25, 50, 75, 100)В +0/+10%
    Длительность импульса по уровню 0.1 50 мкс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 1 мкс ± 10%
    Значения выходного сопротивления 10 Ом ± 10%
    Значения периода подачи испытательных импульсов (0.5, 0.7, 1, 2 3, 5) с
    Длительность интервала t2 200 мс ± 10%
    Количество подаваемых импульсов 1-10000
    Основные технические характеристики в режиме 3a по ГОСТ 28751-90
    Пиковые значения напряжения Us (-25, -50, -100, -150) В +0/+10%
    Длительность импульса по уровню 0.1 100 нс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 нс ± 30%
    Значения выходного сопротивления 50 Ом ± 20%
    Период импульсов в пачке t1 100 мкс ± 10%
    Длительность пачки импульсов t4 10 мс ± 10%
    Период пачек импульсов 100 мс ± 10%
    Длительность испытаний 1-120 мин
    Основные технические характеристики в режиме 3b по ГОСТ 28751-90
    Пиковые значения напряжения Us (25, 50, 75, 100) В +0/+10%
    Длительность импульса по уровню 0.1 100 нс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 нс ± 30%
    Выходное сопротивление 50 Ом ± 20%
    Период импульсов в пачке t1 100 мкс ± 10%
    Длительность пачки импульсов t4 10 мс ± 10%
    Период пачек импульсов 100 мс ± 10%
    Длительность испытаний 1-120 мин
    Основные технические характеристики в режиме 4 по ГОСТ 28751-90
    Номинальное напряжение 12 ± 0.2 В
    Пиковые значения напряжения Us (-4, -5, -6, -7) В +0/+10%
    Значения напряжения Ua* (-2.5 ÷ -6) В
    Значения длительности интервала t6 (15-40) мс с шагом 10 мс
    Длительность интервала t7 не более 50 мс
    Значения длительности интервала t8 (0.5, 0.7, 1, 2, 3, 5, 10, 15, 20) с
    Значения длительности интервала tf (5-100) мс с шагом 10 мс
    Длительность интервала tr не более 5 мс
    Период подачи импульсов 1 мин
    Выходное сопротивление 0.01 Ом ± 20%
    Количество подаваемых импульсов 1-10
    * Значение зависит от пикового значения напряжения Us
    Основные технические характеристики в режиме 5 по ГОСТ 28751-90
    Пиковые значения напряжения Us (26.5, 46.5, 66.5, 86.5) В +0/+10%
    Значения длительности импульса по уровню 0.1* (40, 100, 200, 400) мс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 ÷ 10 мс +0/-50%
    Значения выходного сопротивления* (0.5, 1, 2, 4) Ом ± 10%
    Период подачи импульсов 1 мин
    Количество подаваемых импульсов 1-10
    * Значение зависит от пикового значения напряжения Us
    Основные технические характеристики в режиме 6 по ГОСТ 28751-90
    Пиковые значения напряжения Us (-50, -100, -200, -300) В +0/+10%
    Значения длительности импульса по уровню 0.1 300 мкс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 60 мкс ± 10%
    Длительность интервала t3 не более 100 мкс
    Значения выходного сопротивления 30 Ом ± 10%
    Период подачи импульсов 15 сек
    Количество подаваемых импульсов 1-10
    Основные технические характеристики в режиме 7 по ГОСТ 28751-90
    Пиковые значения напряжения Us (-20, -40, -60, -80) В +0/+10%
    Значения длительности импульса по уровню 0.1 100 мс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 ÷ 10 мс 0/-50%
    Длительность интервала t3 не более 100 мс
    Значения выходного сопротивления 10 Ом ± 10%
    Период подачи импульсов 1 мин
    Количество подаваемых импульсов 1-10
    Основные технические характеристики в режиме 1 по ГОСТ 29157-91
    Пиковые значения напряжения Us (-7.5, -15, -22.5, -30) В +0/+10%
    Длительность импульса по уровню 0.1 2 мс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 1 мкс ± 10%
    Выходное сопротивление 10 Ом ± 10%
    Значения периода подачи испытательных импульсов (0.5, 0.7, 1, 2, 3, 5) с
    Количество подаваемых импульсов 1-10000
    Основные технические характеристики в режиме 2 по ГОСТ 29157-91
    Пиковые значения напряжения на нагрузке Us (7.5, 15, 22.5, 30) В +0/+10%
    Длительность импульса по уровню 0.1 50 мкс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 1 мкс ± 10%
    Выходное сопротивление 10 Ом ± 10%
    Значения периода подачи испытательных импульсов (0.5, 0.7, 1, 2 3, 5) с
    Количество подаваемых импульсов 1-10000
    Основные технические характеристики в режиме 3a по ГОСТ 29157-91
    Пиковые значения напряжения Us (-15, -30, -45, -60) В +0/+10%
    Длительность импульса по уровню 0.1 100 нс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 нс ± 30%
    Выходное сопротивление 50 Ом ± 20%
    Период импульсов в пачке t1 100 мкс ± 10%
    Длительность пачки импульсов t4 10 мс ± 10%
    Период пачек импульсов 100 мс ± 10%
    Длительность испытаний 1-120 мин
    Основные технические характеристики в режиме 3b по ГОСТ 29157-91
    Пиковые значения напряжения Us (10, 20, 30, 40) В +0/+10%
    Длительность импульса по уровню 0.1 100 нс ± 10%
    Длительность фронта импульса по уровням (0.1-0.9) 5 нс ± 30%
    Выходное сопротивление 50 Ом ± 20%
    Период импульсов в пачке t1 100 мкс ± 10%
    Длительность пачки импульсов t4 10 мс ± 10%
    Период пачек импульсов 100 мс ± 10%
    Длительность испытаний 1-120 мин

  • Комплект поставки ИГА 12.2

    № Наименование Количество
    1 Испытательный генератор ИГА 12.2 1
    2 Емкостные клещи связи ЕК4 1
    3 Коаксиальный кабель для подключения емкостных клещей 1
    4 Сетевой кабель 1
    5 Предохранитель 5А 2
    6 Программное обеспечение 1
    7 Паспорт 1
    8 Ноутбук 1

  • Файлы для ИГА 12.2

Файлы для ИГА 12.2
