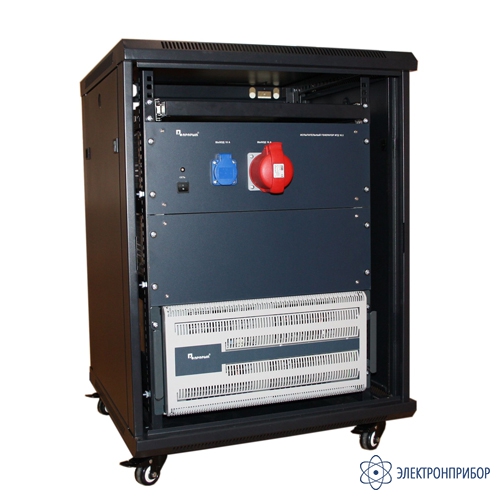

ИГД 16.3 — испытательный генератор динамических изменений напряжений

Код товара: 51461

    • Гарантия

      3 года

    Назначение испытательного генератора динамических изменений напряжений ИГД 16.3:

    Испытательный генератор динамических изменений напряжений ИГД 16.3 предназначен для создания нормированных динамических изменений напряжения сети электропитания (прерываний, провалов и длительных прерываний) при проведении испытаний технических средств (ТС), питающихся от трехфазной сети 220В 50Гц, ГОСТ 30804.4.11-2013, ГОСТ Р 50009-2000, (IEC 30804-4-11:2000).

  • Технические характеристики испытательного генератора динамических изменений напряжений ИГД 16.3:

    Параметр Значение
    Максимальный ток, потребляемый испытуемым ТС от сети при напряжении 220В (в каждой фазе) 16 А
    Выходное напряжение при провалах :
    80% Uном
    70% Uном
    40% Uном
    176 В
    154 В
    88 В
    Выходное напряжение при прерываниях 0% Uном менее 1 В
    Диапазон регулировки при установке Uном не менее ±10%
    Изменение выходного напряжения при изменении тока нагрузки:
    от 0 до 8 А при выходном напряжении 220В
    от 0 до 10 А при выходном напряжении 176В
    от 0 до 11.5 А при выходном напряжении 154В
    от 0 до 20 А при выходном напряжении 88В    		 не более 5% от Uном
    Установка длительности ДИН от 10мс (1 полупериод) до 99000 мс (9900 полупериодов)
    Установка периода ДИН от 20мс (2 полупериода) до 99980 мс (9998 полупериодов)
    Установка фазы начала и конца ДИН от 0 до 315° с шагом 45°
    Погрешность установки фазы начала и конца ДИН не более 10° (0.56 мс)
    Величина выбросов при ступенчатом изменении выходного напряжения при сопротивлении нагрузки 100 Ом не более 5% Uном
    Время нарастания и спада выходного напряжения при его ступенчатом изменении при сопротивлении нагрузки 100 Ом от 1 до 5 мкс
    Пиковый нагрузочный ток при выходном напряжении 220В не менее 500 А
    Погрешность измерения выходного напряжения не более ±(0.01Uизм+0.2В)
    Погрешность измерения выходного тока, не более ±(0.01Iизм+0.1А)
    Потребляемая мощность, Вт не более 20
    Габаритные размеры, мм 600 х 534 х 1514
    Масса, кг не более 100

  • Комплект поставки ИГД 16.3

    № Наименование Количество
    1 Испытательный генератор динамических изменений напряжений ИГД 16.3 1
