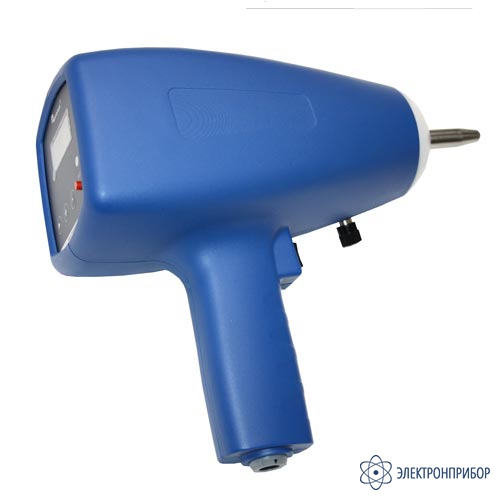

ИГЭ 25.1а — испытательный генератор электростатических разрядов

Код товара: 43358

    • Гарантия

      2 года

    • Реестр промышленной продукции РФ

      2817\2\2022

    Назначение испытательного генератора электростатических разрядов ИГЭ 25.1а:

    Испытательный генератор ИГЭ 25.1а предназначен для создания нормированных испытательных импульсов воздушного разряда при проведении испытаний электротехнических, радиоэлектронных и электронных изделий, оборудования и аппаратуры, которые могут подвергаться воздействию электростатических разрядов по ГОСТ 30804.4.2-2013 (в части воздушного разряда).

  • Технические характеристики испытательного генератора электростатических разрядов ИГЭ 25.1а:

    Параметр Значение
    Ёмкость накопительного конденсатора С , пФ, ± 10% 150
    Сопротивление разрядного резистора R, Ом, ± 10% 330
    Зарядное сопротивление, МОм, не менее 50
    Номинальное выходное (испытательное) напряжение, кВ, ± 10% 2, 4, 6, 8, 10, 15, 20, 25
    Полярность выходного напряжения положительная и отрицательная
    Время удержания, с, не менее 5
    Режимы работы с частотой 1 Гц / с частотой 5 Гц
    Габаритные размеры генератора, мм 300 х 215 х 95
    Габаритные размеры блока питания, мм 88 х 65 х 54
    Масса генератора, кг, не более 1.5
    Потребляемая мощность при заряде батарей, Вт, не более 12

  • Комплект поставки ИГЭ 25.1а

    № Наименование Количество
    1 Испытательный генератор ИГЭ 25.1а 1
    2 Блок питания 1
    3 Сменный блок положительной полярности 1
    4 Сменный блок отрицательной полярности 1
    5 Провод заземления 1
    6 Паспорт 1
