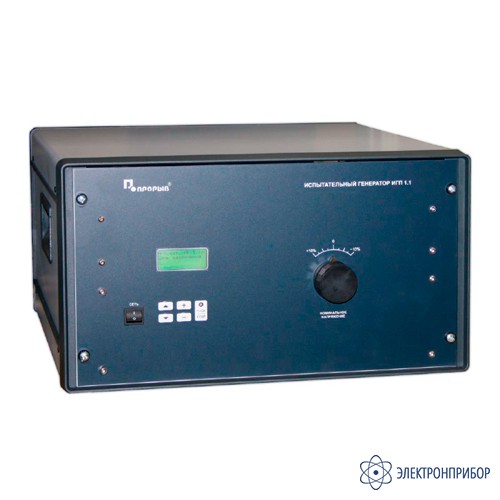

ИГП 1.1 — испытательный генератор тока промышленной частоты с индукционной катушкой ИК 1.1

Код товара: 43354

    • Гарантия

      2 года

    Назначение испытательного генератора тока промышленной частоты с индукционной катушкой ИК 1.1 ИГП 1.1:

    Испытательный генератор ИГП 1.1 предназначен для создания нормированного магнитного поля промышленной частоты (с индукционной катушкой ИК 1.1) и токов кратковременных синусоидальных помех в цепях защитного и сигнального заземления, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию помех по ГОСТ Р 50648-94, ГОСТ 32137-2013, МЭК 1000-4-8, ГОСТ 30804.6.1-2013 п.8, ГОСТ 30804.6.2-2013 п.8.

  • Технические характеристики испытательного генератора тока промышленной частоты с индукционной катушкой ИК 1.1 ИГП 1.1:

    Параметр Значение
    В режиме ГОСТ Р 50648-94 и МЭК 1000-4-8-93 (с индукционной катушкой ИК 1.1)
    Напряженность поля в длительном режиме 1, 3, 10, 30, 40, 100 А/м
    Напряженность поля в кратковременном режиме 300, 400, 600, 1000 А/м
    Коэффициент гармоник выходного тока не более 8%
    Длительность посылок тока в кратковременном режиме 1.0, 1.5, 2.0, 2.5, 3.0 с
    Период повторения посылок тока в кратковременном режиме 60 с
    В режиме по ГОСТ 32137-2013 п. 4.2.1.13, п. 5.2.13
    Выходной ток короткого замыкания 50, 100, 150, 200 А ± 20%
    Эффективное внутреннее сопротивление 15 мОм ± 50%
    Длительность посылок тока  1.0, 1.5, 2.0, 2.5, 3.0 с ± 10 %
    Период повторения посылок тока 60 сек
    Потребляемая мощность не более 2.2 кВт
    Габаритные размеры 620 мм х 520 мм х 300 мм
    Масса не более 50 кг

  • Комплект поставки ИГП 1.1

    № Наименование Количество
    1 Испытательный генератор ИГП 1.1 1
    2 Сетевой кабель 1
    3 Предохранитель 1А 2
    4 Предохранитель 15А 2
    5 Индукционная катушка ИК 1.1 с комплектом установочных элементов 1
    6 Кабель длиной 4.0м для подключения к индукционной катушке ИК 1.1 2
    7 Кабель длиной 2.5м для подключения к цепям заземления 2
    8 Паспорт 1
