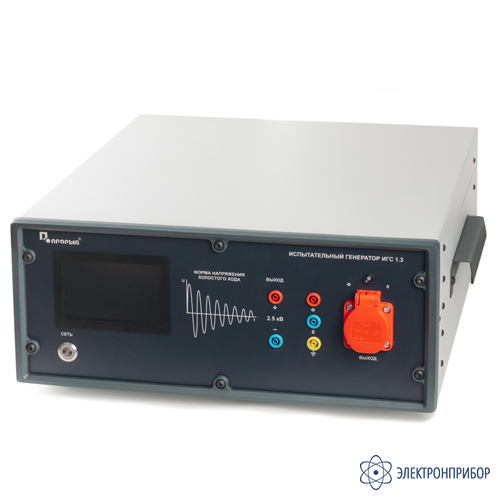

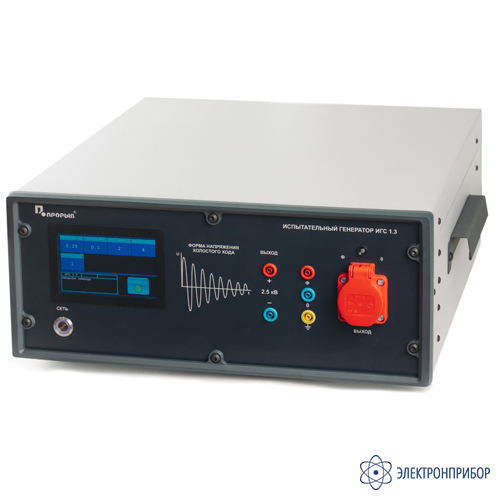

ИГС 1.3 — испытательный генератор колебательных затухающих помех с устройством связки-развязки

Код товара: 51463

    • Гарантия

      3 года

    • Реестр промышленной продукции РФ

      2224\11\2020

    Назначение испытательного генератора колебательных затухающих помех с устройством связки-развязки ИГС 1.3:

    Испытательный генератор колебательных затухающих помех с устройством связки-развязки ИГС 1.3 предназначен для создания медленной колебательной затухающей волны в цепях электропитания и передачи данных, при проведении испытаний технических средств, которые могут подвергаться воздействию по ГОСТ IEC 61000-4-18-2016 (п.6.1.1).

  • Технические характеристики генератора колебательных затухающих помех с устройством связки-развязки ИГС 1.3:

    Параметр Значение
    Максимальный ток, потребляемый испытуемыми ТС от сети 220В; 50Гц 10 A
    Амплитуда напряжения в режиме холостого хода (0.25; 0.5; 1; 2; 2.5) кВ ± 10%
    Длительность фронта первого пика напряжения 75 нс ± 20%
    Частота колебаний 100 кГц; 1 МГц ± 10%
    Частота повторения помех (в зависимости от частоты колебаний) 40; 400 Гц ± 10%
    Затухание (отношение пика 5 к пику 1) не менее 0.5 Umax
    Затухание (отношение пика 10 к пику 1) не более 0.5 Umax
    Сдвиг импульсов по фазе относительно переменного напряжения в сети питания 0° – 360° с шагом 10°
    Выходное сопротивление 200 Ом ± 20%
    Длительность пачки 2-10 с
    Период повторения пачек 3 – 20 с
    Количество пачек в цикле 1-99
    Потребляемая мощность не более 50 Вт
    Срок службы 10 лет
    Габаритные размеры, мм 520 х 500 х 170
    Масса, кг не более 15

  • Комплект поставки ИГС 1.3

    № Наименование Количество
    1 Испытательный генератор колебательных затухающих помех с устройством связки-развязки ИГС 1.3 1
