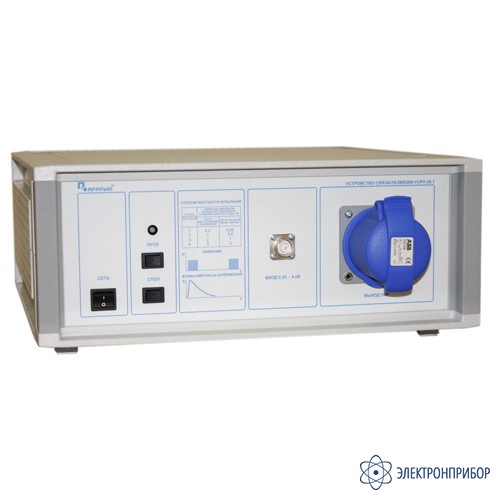

УСРН 20.1 устройство связи-развязки
Код товара: 43385-
Назначение устройства связи-развязки УСРН 20.1:
УСРН 20.1 — устройство связи-развязки, которое вместе с генератором ИГН 4.1М образует готовый стенд для испытаний на устойчивость к наносекундным импульсным помехам. Именно такие пачки коротких высоковольтных импульсов возникают в сети при переключении реле, контакторов и индуктивной нагрузки, и именно они чаще всего вызывают сбои, зависания и перезагрузки электроники. УСРН 20.1 вводит помеху в цепь питания работающего изделия под нагрузкой до 20 А и не пропускает её обратно в сеть лаборатории.
Устройство обеспечивает испытания по ГОСТ IEC 61000-4-4-2016 и ГОСТ 30804.4.4-2013 в цепях однофазного переменного тока до 250 В и постоянного тока до 300 В. Помеха подаётся через конденсаторы связи 33 нФ одновременно на фазу, нейтраль и защитное заземление.
Почему выбирают УСРН 20.1?
- готовый стенд с ИГН 4.1М — подключение одним коаксиальным кабелем, устройство согласовано с генератором, ничего подбирать не нужно;
- испытание под реальной нагрузкой — изделие работает от сети, а вы видите, как оно переносит помехи в штатном режиме;
- безопасность оператора — встроенный автоматический выключатель мгновенно снимает питание с испытуемого изделия;
- российское производство и поддержка.
Область применения устройства связи-развязки УСРН 20.1:
- испытательные лаборатории и центры: сертификационные испытания технических средств на устойчивость к наносекундным импульсным помехам в цепях питания;
- производители электроники: проверка блоков питания, контроллеров, приборов учёта, бытовой техники и светотехники перед сертификацией;
- оборудование с питанием постоянного тока: испытания цепей питания до 300 В: телеком, промышленная автоматика, преобразователи;
- разработка: поиск причин сбоев и отладка помехозащиты ещё на этапе опытного образца.
Преимущества устройства связи-развязки УСРН 20.1:
- помехи до 4,4 кВ: все испытательные уровни по ГОСТ IEC 61000-4-4;
- точная форма импульса: фронт 5,5 нс, длительность 45 нс — подтверждается при аттестации;
- AC и DC до 20 А: ~0…250 В и =0…300 В, нагрузка до 20 А;
- аттестация: программа и методика аттестации в комплекте поставки.
-
Технические характеристики устройства связи-развязки УСРН 20.1:
Параметр Значение Цепь питания испытуемого изделия Напряжение питания испытуемого ТС: переменное однофазное 50 Гц (действующее значение), В от 0 до 250 Напряжение питания испытуемого ТС: постоянное, В от 0 до 300 Максимальный ток испытуемого ТС, А 20 Отключение питания ТС встроенный автоматический выключатель Ввод наносекундных импульсных помех Источник помех генератор наносекундных импульсных помех ИГН 4.1М Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4 Пиковое значение напряжения на нагрузке 50 Ом (при 4 кВ на генераторе), кВ 2,0 ± 0,2 Длительность фронта импульса по уровням 0,1-0,9, нс 5,5 ± 1,5 Длительность импульса по уровню 0,5, нс 45 ± 15 Режим связи общий (L, N, PE) Ёмкость конденсатора связи, нФ 33,0 ± 3,3 Индуктивность дросселей развязки, мкГн, не менее 100 -
Комплект поставки УСРН 20.1
№ Наименование Количество 1 Устройство связи-развязки УСРН 20.1 1 -
Совместимость с УСРН 20.1
