КТП-ЭХЗ (вариант II) — комплект для термитной пайки выводов электрохимзащиты

Код товара: 43528
    • Гарантия

      1 год

    • Артикул

      01838

    Назначение комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II):

    Комплект для термитной пайки КТП-ЭХЗ предназначен для пайки стальных и медных выводов ЭХЗ Ø3-8 мм к стальным трубам диаметром до 1420 мм и толщиной стенки не менее 5 мм.

    Термитная сварка (термитная пайка) — один из самых простых и, в то же время, самых надежных способов сварки, известных человечеству. Его суть состоит в нагревании металла при помощи термита (термосмеси), которая интенсивно сгорает с большим выделением тепла. Этот метод сварки применяется при необходимости быстрого и эффективного соединения выводов ЭХЗ, труб, пайке в полевых условиях.

    Тигель форма — это емкость из жаростойкого графита, закрепляющаяся на трубе. В эту емкость помещается необходимое количество термитной смеси, которая впоследствии поджигается. Приварка происходит путем приплавления жидкого металла, содержащегося в термите, к основной металлической конструкции. При необходимости проведения термитной сварки проводов и кабелей использование тигель-формы не требуется: для этого достаточно применения термитных патронов и термитных шашек, представляющих собой готовые, сформированные порции термосмеси с осевыми отверстиями, в которые заводятся концы кабеля или провода. Для сварки рекомендуется использовать устройство УПП-1 (заказывается отдельно либо в составе набора КСП).

    Комплект КТП-ЭХЗ содержит многоразовую тигель-форму МТФ-К, 1 килограмм термосмеси, коробок термитных спичек, напильник. Помимо этого, в состав комплекта для термитной пайки включены молоток, нож для разделки кабеля, зубило, отрезной и шлифовальный круг и инструмент для зачистки трубы под сварку. Комплектация КТП-ЭХЗ может быть изменена в соответствии с пожеланиями заказчика.

  • Технические характеристики комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II):

    Параметр Значение
    Длина, мм 430
    Высота, мм 310
    Глубина, мм 130
    Масса, кг, не более 5,3

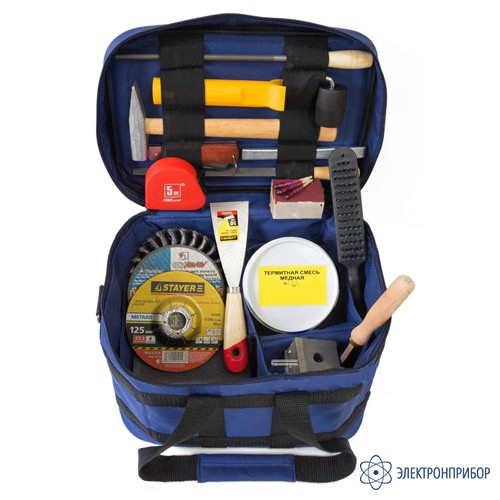

  • Комплект поставки КТП-ЭХЗ (вариант II)

    Наименование Количество
    1 Тигель-форма многоразовая, разборная ТФТ 1
    2 Термитная смесь 1
    3 Термитные спички, коробка 1
    4 Напильник круглый 1
    5 Нож складной для разделки кабеля 1
    6 Молоток 200 г 1
    7 Металлическая щетка 1
    8 Зубило для снятия окалины 1
    9 Круг отрезной 125х2,5х22,23 мм 1
    10 Круг шлифовальный 125х6х22,23 мм 1
    11 Щетка дисковая 125х20 для шлифовальной машинки 1
    12 Шпатель 1
    13 Валик резиновый 1
    14 Рулетка 5 м 1
    15 Инструкция по термитной приварке 1
    16 Паспорт 1
    17 Дипломат 1
