МТФ-К 200 — тигель-форма многоразовая
Код товара: 60813-
-
Гарантия
2 года
-
Артикул
00680
Назначение тигель-формы многоразовой МТФ-К 200:
Надежность электрохимической защиты магистральных нефтегазопроводов в значительной степени определяется качеством и надежностью присоединения катодных и дренажных выводов к стенке трубопровода. Наиболее технологически простым и высоконадежным способом присоединения выводов средств ЭХЗ является термитная сварка.
Сущность термитной приварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение. Уникальная сварная реакция меди и стали дает сверхнадежный сплав, неподдающийся коррозии и влиянию времени.
Термитная (медная) приварка применяется на стальных магистральных нефте- и газопроводах, находящихся под эксплуатационным давлением, без прекращения транспорта газа. Приварочный комплекс включает в себя, кроме термитной приварки тигель-форму и термоподжиг.
Тигель-форма многоразовая внесена в реестр сварочных материалов ПАО "Газпром".
ТУ-1539-026-12719185-2010.
Описание тигель-формы многоразовой МТФ-К 200:

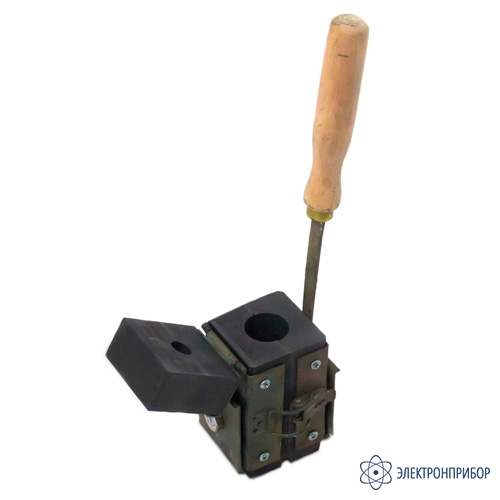

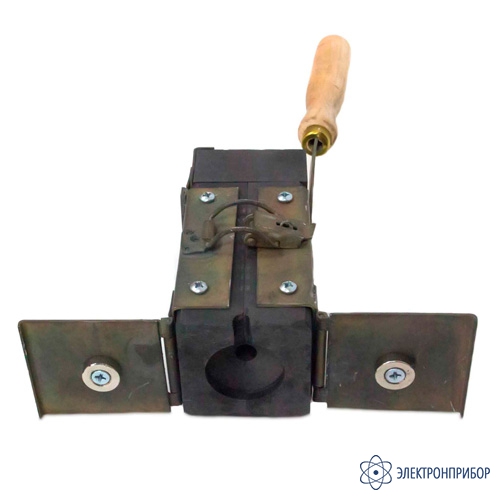

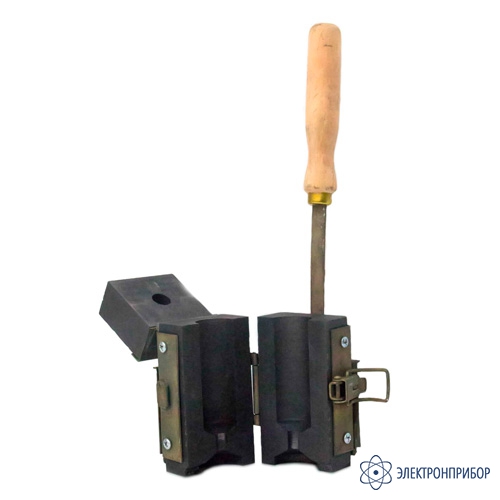

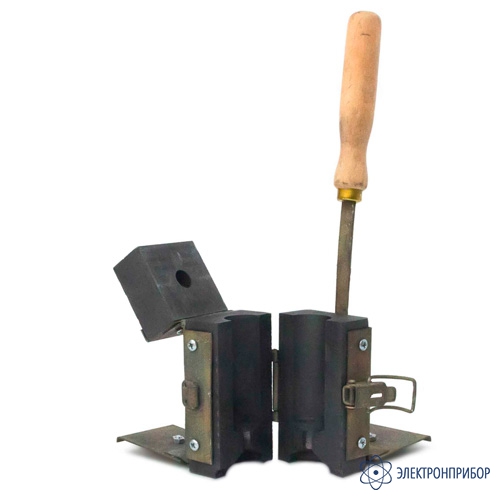

Тигель-форма многоразовая МТФ-К 200 представляет собой изделие из огнеупорного материала, в виде раскрывающейся литьевой формы многоразового использования. МТФ-К 200 предназначена для приварки катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб диаметром не менее 325 мм и толщиной стенки не менее 5 мм в процессе их строительства, ремонта или обслуживания, даже находящимся под эксплуатационным давлением.
Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ, СТО 2-2.2-136-2007, РД-25.160.00-КТН-011-10 и РД-23.040-00-КТН-386-09.
В настоящее время не существует аналогов приварки, сравнимых по надежности и простоте в эксплуатации с медной термосмесью.
Для удовлетворения потребностей заказчика выпускаются несколько модификаций многоразовых тигель-форм, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. Это сокращает время подгонки тигель-формы к поверхности трубопровода, обеспечивается более плотное их прилегание для исключения вытекания припоя, что гарантирует более качественную приварку (для точного совпадения с трубопроводами других диаметров опорную поверхность тигель-формы необходимо притирать на наждачной бумаге, уложенной на поверхность трубы).
При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
-
-
Технические характеристики тигель-формы многоразовой МТФ-К 200:
Параметр Значение МТФ-К 50 МТФ-К 70 МТФ-К 102 МТФ-К 152 МТФ-К 200 МТФ-К Диаметр трубы, мм 57; 60; 63.5 70; 73; 76;
83; 89; 95102; 108; 114;
127; 133; 140152; 159; 168;
177.8; 180; 193.7219 - 426 508 - 1420 Толщина стенки трубопровода, мм не менее 3,5 -
Комплект поставки МТФ-К 200
№ Наименование Количество 1 Тигель-форма многоразовая МТФ-К 200 1 2 Паспорт* 1 3 Инструкция по приварке* 1 * - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.
-
