РТФ-К — тигель-форма одноразовая
Код товара: 43511-
-
Гарантия
2 года
-
Артикул
00681

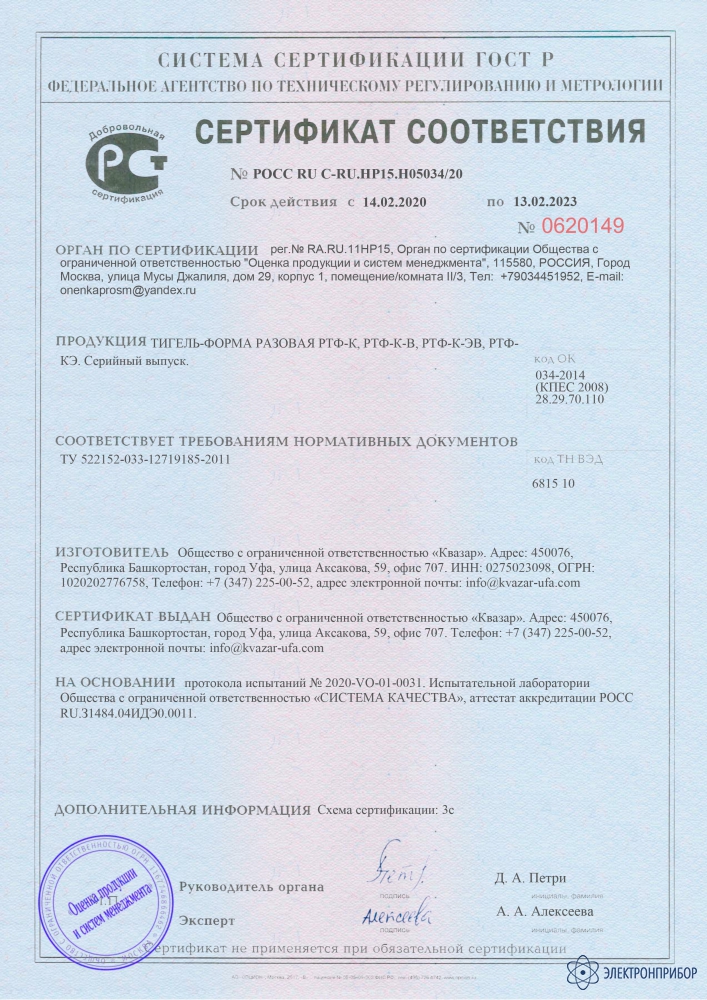

Сертификаты
Назначение тигель-формы одноразовой РТФ-К:
Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.
ТУ 522152-033-12719185-2011

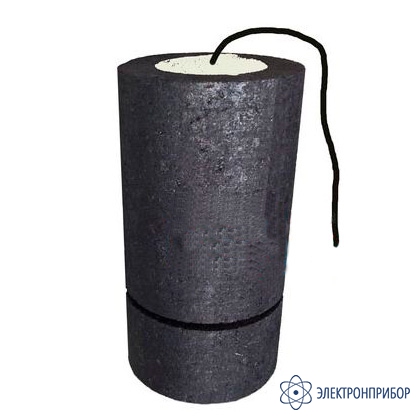

Тигель-форма одноразового использования РТФ-К представляет собой изделие из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования.
Тигель-форма РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Тигель-форма разовая РТФ-К внесена в реестр сварочных материалов ПАО "Газпром".
Приварку выводов ЭХЗ производить согласно Инструкции по применению термитной приварки выводов ЭХЗ
Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литиевой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
В связи с этим условное обозначение РТФ-К будет иметь следующий вид:
Обозначение РТФ-К, РТФ-КЭ РТФ-К 57 РТФ-К 70 РТФ-К 102 РТФ-К 152 РТФ-К 200 Диаметр трубы, мм 508 - 1420 57; 60; 63.5 70; 73; 76;
83; 89; 95102; 108; 114;
127; 133; 140152; 159; 168;
177.8; 180; 193.7219 - 426 В зависимости от желаний заказчика РТФ-К могут производиться с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы будет иметь следующий вид:
РТФ-К 102-ЭВ, где
РТФ-К 102 - обозначает диапазон применения для диаметров труб от 102 до 140 мм, в соответствии с таблицей, а поджиг термосмеси осуществляется с помощью огнепроводного шнура, если далее не стоит отметка Э;
Э – поджиг термосмеси осуществляется с помощью электропроводного шнура;
В – с предварительно установленным выводом ЭХЗ.
Техника безопасности:
- В случае воспламенения термоматериалов тушить их водой запрещается. Тушение производится песком или сухой землей;
- Запрещается хранение и применение термоматериалов вблизи источников открытого огня.
-
-
Технические характеристики тигель-формы разовой с электроподжигом РТФ-КЭ:
Параметр Значение Класс прочности трубопровода K65 Тип одноразовая Толщина стенки трубопровода, мм не менее 5 Высота, мм 95+-2 Ширина, не более, мм 70 Глубина, не более, мм 70 Диаметр, мм 50+-1 Диаметр литниковой камеры, мм 30+-1 Высота литниковой камеры, не более, мм 9 Диаметр камеры загрузки смеси, г 25+-0,5 Условия хранения при температуре от +15 °С до +35°С и относительной влажности воздуха до 80% Масса, г 325+-30 -
Комплект поставки РТФ-К
№ Наименование Количество 1 Разовая тигель-форма РТФ-К 1 2 Паспорт* 1 3 Инструкция по приварке* 1 * - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.
-
Дополнительная комплектация РТФ-К
-
