Измерители прочности бетона

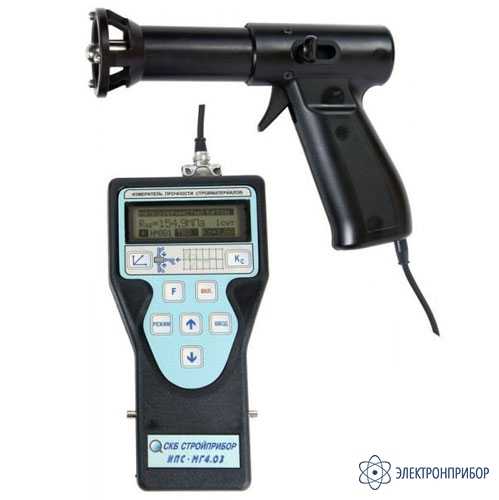

ИПС-МГ4.03 — измеритель прочности бетона

Код товара: 56991
  • 60741-15

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

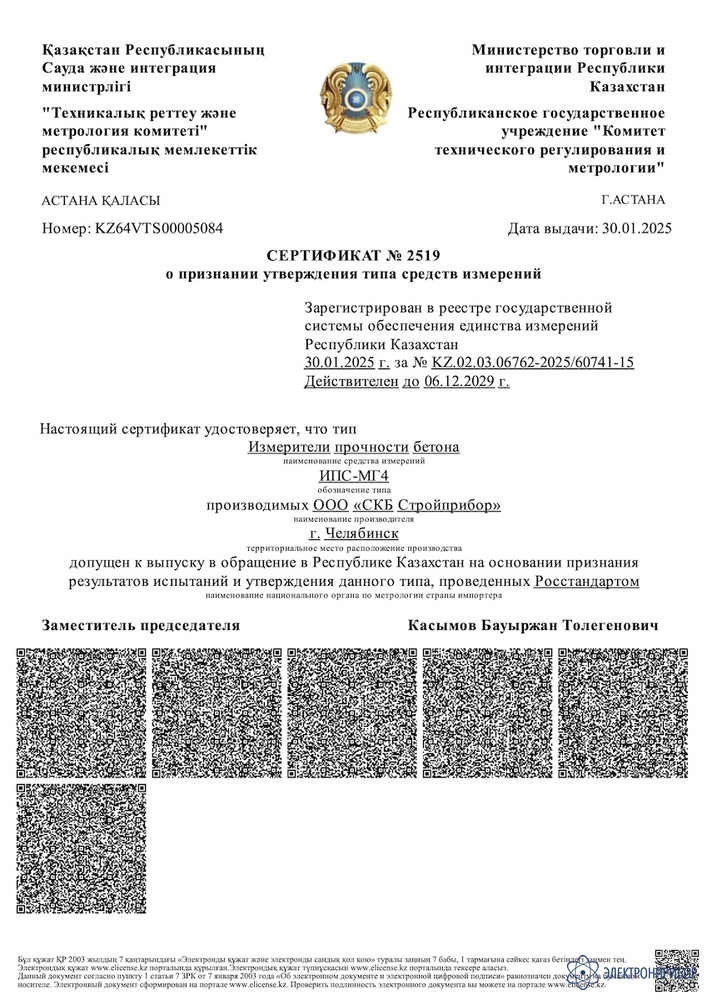

    • Госреестр СИ РФ

      60741-15 до 06.12.2029

    • Производитель

      СТРОЙПРИБОР

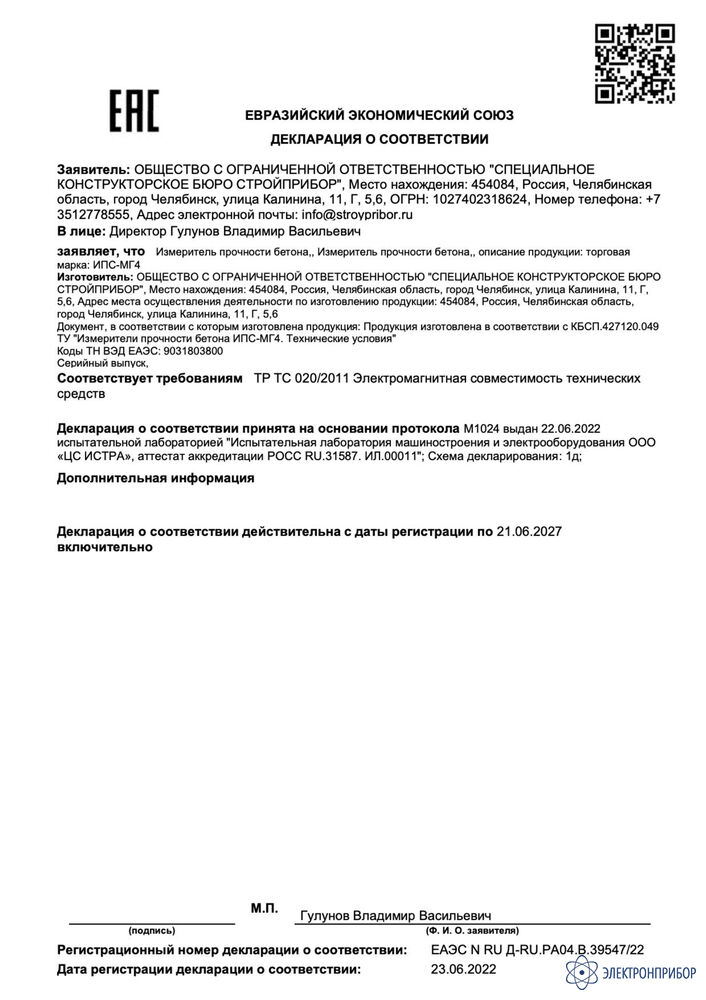

    Сертификаты

    Назначение измерителя прочности бетона ИПС-МГ4.03:

    Приборы ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.01 (цветной дисплей), ИПС-МГ4.03 (цветной дисплей) и ИПС-МГ4.04 (цветной дисплей) предназначены для определения прочности бетона по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).

    Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и другое.

    Описание измерителя прочности бетона ИПС-МГ4.03:

    В отличие от аналогов, приборы снабжены:

    • устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
    • устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма);
    • функцией исключения ошибочного промежуточного значения.

    Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

    Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

    Алгоритм обработки результатов измерений включает:

    • усреднение промежуточных значений;
    • сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
    • усреднение оставшихся после отбраковки промежуточных значений;
    • индикацию и запись в память конечного значения прочности и класса бетона.

    Модификация ИПС-МГ4.03 имеет все возможности измерителя ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, его возраст и режим твердения, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.

    В обновленных версиях приборов ИПС-МГ4.01 (цветной дисплей) и ИПС-МГ4.03 (цветной дисплей) с цветными увеличенными дисплеями имеются дополнительные сервисные функции:

    • отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
    • отображение параметров ударного импульса (максимального ускорения и отношение максимального ускорения к длительности удара);
    • возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения). Питание приборов от литий полимерных аккумуляторов повышенной емкости.

    В модификации ИПС-МГ4.04 (цветной дисплей) электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Измеритель оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.

    С 1.01.2020 г производителем освоен выпуск новой версии измерителя ИПС-МГ4.04 (цветной дисплей) с увеличенным цветным дисплеем и регулируемой подсветкой. Увеличено количество базовых градуировочных зависимостей учитывающих вид заполнителя, режим твердения и возраст бетона аналогично зависимостям, установленным в измерителе ИПС-МГ4.03 (цветной дисплей). Измеритель регистрирует и выводит на дисплей параметр ударного импульса Р, имеется возможность установления зависимости между параметром удара P и прочностью бетона R с помощью полинома четвертого порядка или корректировки базовой зависимости с помощью коэффициентов совпадения.

    Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя. Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).

  • Технические характеристики измерителя прочности бетона ИПС-МГ4.03:

    Параметр Значение
    ИПС-МГ4.01 ИПС-МГ4.03 ИПС-МГ4.01
    (цветной дисплей)    		 ИПС-МГ4.03
    (цветной дисплей)    		 ИПС-МГ4.04
    (цветной дисплей)
    Диапазон измерения прочности, МПа от 3 до 100 от 3 до 100 от 3 до 100 от 3 до 100 от 3 до 100
    Пределы допускаемой относительной погрешности измерения прочности, % ± 8 ± 8 ± 8 ± 8 ± 8
    Объем архивируемой информации, значений 500 15000 15000 15000 16000
    Количество индивидуальных градуировочных зависимостей, шт. 9 20 9 9 9
    Количество базовых градуировочных зависимостей, шт. 1 44 1 44 44
    Габаритные размеры электронного блока, мм 180х90х30 165x73x25 165x73x25 -
    Габаритные размеры склерометра, мм 185х130х70 185х130х70 185х130х70 185х130х70
    Масса, кг, не более 0,77 0,75 0,75 0,55
    Средняя наработка на отказ, ч, не менее 3000
    Средний срок службы, лет, не менее 10

  • Комплект поставки ИПС-МГ4.03

    № Наименование Количество
    1 Электронный блок ИПС-МГ4.03 1
    2 Склерометр 1
    3 Контрольный образец 1
    4 Кабель связи с компьютером 1
    5 USB флэш-накопитель с программным обеспечением 1
    6 Упаковочный кейс (сумка) 1
    7 Руководство по эксплуатации 1
