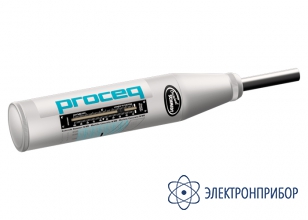

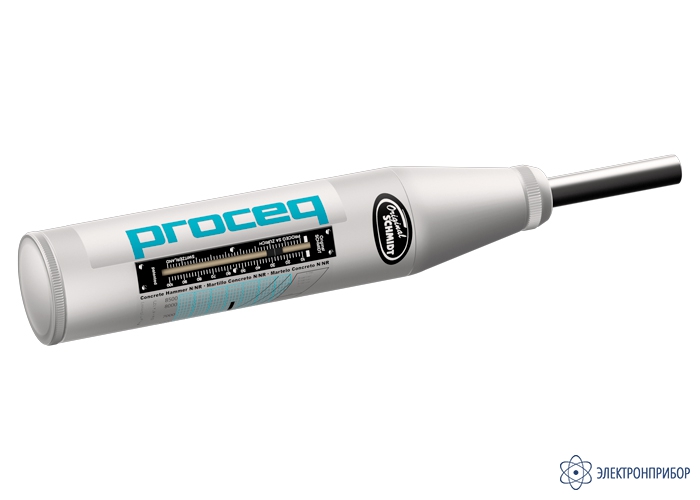

Original Schmidt тип N — измеритель прочности бетона

Код товара: 63879
  • 47028-11
    Измеритель прочности бетона Original Schmidt тип N Измеритель прочности бетона Original Schmidt тип N Измеритель прочности бетона Original Schmidt тип N
    Является модификацией Original Schmidt

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      47028-11 до 25.02.2021

    • Производитель

      Proceq

    Назначение измерителя прочности бетона Original Schmidt:

    Прибор для определения прочности бетона Original Schmidt предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности цементных бетонов и других строительных материалов и последующего определения прочности материала по градуировочным зависимостям.

    Механический измеритель прочности методом упругого отскока предназначен для измерения изделий из бетона толщиной 100 мм и более. Значение отскока регистрируется на шкаловом индикаторе сбоку прибора. Градуировочные зависимости: базовые - 3 шт.

    Описание измерителя прочности бетона Original Schmidt:

    Принцип действия прибора Original Schmidt основан на ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к исследуемой поверхности, и измерении значения относительной высоты отскока R бойка.

    где h – высота отскока бойка, ∆l - максимальная деформация пружины.

    Величина R является косвенной характеристикой прочности исследуемого бетона или иного строительного материала, и используется при определении прочности исследуемого материала в соответствии с ГОСТ 22690-88 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью прибора Original Schmidt, а затем – измерением прочности по ГОСТ 10180-90.

    Прибор Original Schmidt  представляет собой портативный прибор, состоит из корпуса, в котором размещены механический и электронный модули и устройства индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка.

    Прибор Original Schmidt  выпускается в следующих модификациях, которые различаются областью допустимых объектов исследования и значениями энергии удара:

    • Original Schmidt тип N – измеритель прочности бетона, область допустимых объектов исследования - на объектах толщиной более 100 мм, прочно закрепленных на конструкции;
    • Original Schmidt тип L – измеритель прочности бетона, область допустимых объектов исследования - на хрупких объектах или конструкциях толщиной менее 100 мм.

  • Технические характеристики измерителя прочности бетона Original Schmidt тип N:

    Параметр Значение
    Original Schmidt тип N Original Schmidt тип L
    Энергия удара, Дж от 1,98 до 2,42 от 0,66 до 0,81
    Диапазон измерений относительной высоты отскока R бойка, % от 10 до 100
    Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % ±2
    Диапазон жесткости пружины, Н/мм от 0,78 до 0,8 от 0,257 до 0,263
    Деформация пружины во взведенном состоянии, мм от 74 до 76
    Масса бойка, г от 367,5 до 368,5 от 134,8 до 135,2
    Диапазон прочности на сжатие испытываемых строительных материалов, Н/мм2 от 10 до 70
    Габаритные размеры прибора, мм, не более
    - длина
    - длина с выдвинутым бойком
    - диаметр
    255
    340
    55
    Масса прибора, кг, не более 0,6
    Средний срок службы, лет, не менее 5
    Условия эксплуатации: температура окружающей среды, °C от -10 до 60

  • Комплект поставки Original Schmidt тип N

    № Наименование Количество
    1 Измеритель прочности бетона Original Schmidt тип N 1
    2 Шлифовальный камень 1
    3 Кейс для переноски 1
    4 Руководство по эксплуатации 1
    5 Свидетельство о поверке 1
