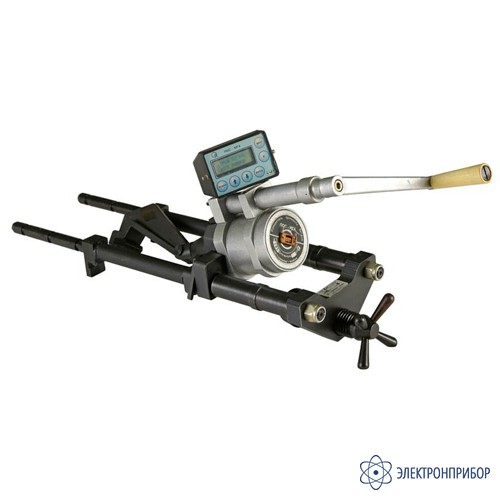

ПОС-50МГ4 "СКОЛ" — измеритель прочности бетона

Код товара: 43828
  • 77107-19

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77107-19 до 25.12.2024

    • Производитель

      СТРОЙПРИБОР

    Сертификаты

    Назначение измерителя прочности бетона ПОС-50МГ4 "СКОЛ":

    Приборы ПОС-50МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

    Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с Приложением №9 ГОСТ 22690.

    Описание измерителя прочности бетона ПОС-50МГ4 "СКОЛ":

    Отличительной особенностью приборов ПОС-50МГ4 является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

    С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

    Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

    Модификации измерителя прочности бетона ПОС-50МГ:

    ПОС-50МГ4 "СКОЛ" - комплектуется сменными насадками: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

    ПОС-50МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

    ПОС-50МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

    ПОС-50МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

    ПОС-50МГ4.У - имеет усиленную опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

    Приборы оснащены энергонезависимой памятью 200 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

  • Технические характеристики измерителя прочности бетона ПОС-50МГ4 "СКОЛ":

    Параметр ПОС-50МГ4 "СКОЛ" ПОС-50МГ4.О ПОС-50МГ4.ОД ПОС-50МГ4.П ПОС-50МГ4.У
    Диапазон измерения прочности, МПа 5…100
    Предельное усилие скалывания (вырыва), кН 5…60 7…100
    Основная относительная погрешность измерения силы, не более, % ± 2
    Габаритные размеры силовозбудителя в сборе, мм 550х270х220 550х270х220 550х270х220 550х270х220 550х270х220
    Габаритные размеры электронного блока, мм 80x80x60 80x80x60 80x80x60 80x80x60 80x80x60
    Габаритные размеры силовозбудителя на раме «Скол», мм 730x150x360 - - - -
    Габаритные размеры в упаковке силовозбудителя и электронного блока, мм 550х270х220 550х270х220 550х270х220 550х270х220 550х270х220
    Габаритные размеры в упаковке рамы «Скол» (второе место для транс. комп.), мм 540x200x180 - - - -
    Масса в полной комплектации, не более, кг 13,4 7,3 7,3 6,8 13,0
    Масса в упаковке силовозбудителя и электронного блока, кг 11,9 12,7 12,7 11,9 17,5
    Масса в упаковке рамы «Скол» (второе место для транс. комп.), кг 10,4 - - - -
    Средняя наработка на отказ, ч, не менее  20000
    Средний срок службы, лет 10

  • Комплект поставки ПОС-50МГ4 "СКОЛ"

    № Наименование Количество
    1 Силовозбудитель с опорной плитой 1
    2 Электронный блок 1
    3 Вилочный захват 1
    4 Тяга с микрометрической гайкой 1
    5 Анкерные устройства 1
    6 Бур 2
    7 Шлямбур 1
    8 Силовая рама для испытаний методом скалывания ребра 1
    9 Гаечный ключ 1
    10 Резиновая груша 1
    11 Упаковочный кейс 1
    12 Руководство по эксплуатации 1
    13 Соединительный кабель 1
    14 Кабель связи с ПК 1
    15 СD с программным обеспечением 1
