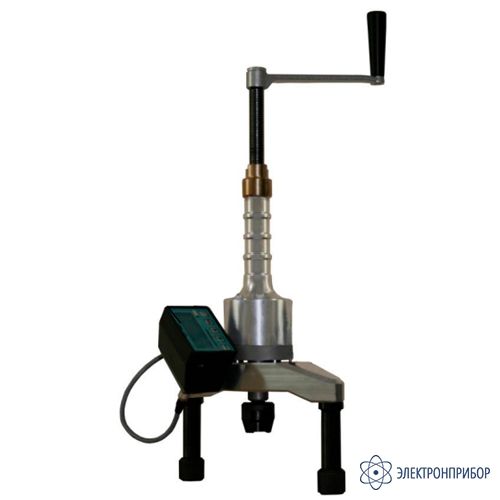

ПОС-60МГ4.О.2 — измеритель прочности бетона

Код товара: 70461
  • 77107-19

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77107-19 до 25.12.2024

    • Производитель

      СТРОЙПРИБОР

    Сертификаты

    Назначение измерителей прочности бетона ПОС-МГ4:

    Приборы ПОС-МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

    Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).

    Описание измерителей прочности бетона ПОС-МГ4:

    Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

    С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

    Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

    Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

    Модификации измерителей прочности бетона ПОС-МГ4:

    Существуют 5 модификаций измерителей прочности бетона ПОС-МГ4:

    ПОС-60МГ4 СКОЛ.2 - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

    ПОС-60МГ4.О.2 - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

    ПОС-60МГ4.ОД.2 - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

    ПОС-60МГ4.П.1, ПОС-60МГ4.П.2 - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

    ПОС-100МГ4.У.2 - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

    Конструктивно измерители ПОС-МГ4 выполнены в виде трех основных блоков:

    • электронного блока;
    • силовозбудителя;
    • опорной плиты на двух или трех опорах.

    Варианты исполнения электронного блока:

    • 1 – электронный блок встроен в силовозбудитель;
    • 2 – электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
    • 3 – электронный блок соединяется с силовозбудителем посредством радиоканала.

    Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.

  • Технические характеристики измерителя прочности бетона ПОС-60МГ4.О.2:

    Параметр Значение
    ПОС-60МГ4 СКОЛ.2 ПОС-60МГ4.О.2 ПОС-60МГ4.ОД.2 ПОС-60МГ4.П.2 ПОС-60МГ4.П.1 ПОС-100МГ4.У.2
    3-х опорный 2-х опорный 3-х опорный 2-х опорный 3-х опорный 2-х опорный моноблок
    Диапазон измерения прочности, МПа 5…100
    Предельное усилие скалывания (вырыва), кН 5…60 7…100
    Пределы допускаемой основной относительной погрешности измерения силы, %, не более ± 2
    Тип анкерного устройства Тип II (Ø16х35 мм и Ø24х48 мм)
    Габаритные размеры силовозбудителя с электронным блоком, мм, не более (В×Д×Ш) 520х290х200 650х290х200 650х290х200 520х290х200 660х230х200
    Габаритные размеры силовозбудителя на раме «Скол», мм, не более (В×Д×Ш) 360x740x150 - - - -
    Габаритные размеры в упаковке силовозбудителя с электронным блоком, мм 550х310х220 670х310х220 670х310х220 550х310х220 690х250х220
    Габаритные размеры в упаковке рамы «Скол», мм 200х540x180 - - - -
    Масса прибора, кг, не более 10,0 6,4 4,5 6,4 4,5 5,5 4,5 6,4
    Масса рамы «Скол», кг, не более 3,0 - - - -
    Масса в упаковке силовозбудителя и электронного блока, кг 11,9 12,7 10,8 12,7 10,8 11,9 10,8 12,7
    Масса в упаковке рамы «Скол», кг 10,4 - - - -
    Условия эксплуатации: температура окружающего воздуха,ºС от −20 до +50
    Условия эксплуатации: относительная влажность воздуха, %, не более  95
    Средний срок службы, лет 10
    Средняя наработка на отказ, ч, не менее  5000
    Средний срок службы, лет 10

  • Комплект поставки ПОС-60МГ4.О.2

    № Наименование Количество
    1 Электронный блок 1
    2 Силовозбудитель с опорной плитой 1
    3 Тяга с микрометрической гайкой 1
    4 Вилочный захват 1
    5 Анкерное устройство ∅24 мм 1
    6 Анкерное устройство ∅16 мм 2
    7 Руководство по эксплуатации. Паспорт 1
    8 Бур ∅16 мм 1
    9 Бур ∅25 мм 1
    10 Шлямбур ∅16 мм 1
    11 Гаечный ключ 19 мм 1
    12 Резиновая груша 1
    13 Кабель USB/mini-USB для связи с ПК 1
    14 USB-флеш-накопитель с программным обеспечением 1
    15 Упаковочный кейс 1
