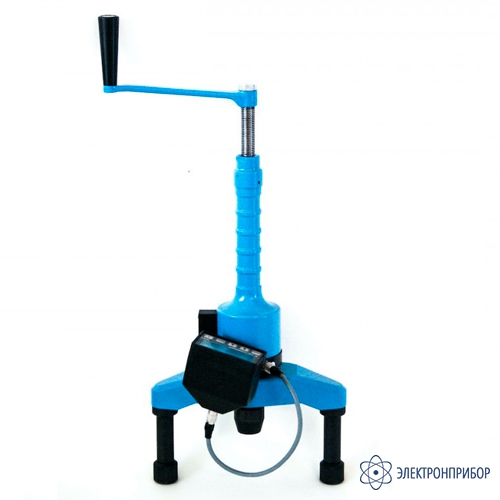

ПОС-60МГ4.ОД.2 — измеритель прочности бетона
Код товара: 70455-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
77107-19 до 25.12.2024
-
Производитель
Сертификаты
Назначение измерителей прочности бетона ПОС-МГ4:
Приборы ПОС-МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).
Описание измерителей прочности бетона ПОС-МГ4:
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
Модификации измерителей прочности бетона ПОС-МГ4:
Существуют 5 модификаций измерителей прочности бетона ПОС-МГ4:
ПОС-60МГ4 СКОЛ.2 - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
ПОС-60МГ4.О.2 - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.
ПОС-60МГ4.ОД.2 - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
ПОС-60МГ4.П.1, ПОС-60МГ4.П.2 - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).
ПОС-100МГ4.У.2 - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Конструктивно измерители ПОС-МГ4 выполнены в виде трех основных блоков:
- электронного блока;
- силовозбудителя;
- опорной плиты на двух или трех опорах.
Варианты исполнения электронного блока:
- 1 – электронный блок встроен в силовозбудитель;
- 2 – электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
- 3 – электронный блок соединяется с силовозбудителем посредством радиоканала.
Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.
-
-
Технические характеристики измерителя прочности бетона ПОС-60МГ4.ОД.2:
Параметр Значение ПОС-60МГ4 СКОЛ.2 ПОС-60МГ4.О.2 ПОС-60МГ4.ОД.2 ПОС-60МГ4.П.2 ПОС-60МГ4.П.1 ПОС-100МГ4.У.2 3-х опорный 2-х опорный 3-х опорный 2-х опорный 3-х опорный 2-х опорный моноблок Диапазон измерения прочности, МПа 5…100 Предельное усилие скалывания (вырыва), кН 5…60 7…100 Пределы допускаемой основной относительной погрешности измерения силы, %, не более ± 2 Тип анкерного устройства Тип II (Ø16х35 мм и Ø24х48 мм) Габаритные размеры силовозбудителя с электронным блоком, мм, не более (В×Д×Ш) 520х290х200 650х290х200 650х290х200 520х290х200 660х230х200 Габаритные размеры силовозбудителя на раме «Скол», мм, не более (В×Д×Ш) 360x740x150 - - - - Габаритные размеры в упаковке силовозбудителя с электронным блоком, мм 550х310х220 670х310х220 670х310х220 550х310х220 690х250х220 Габаритные размеры в упаковке рамы «Скол», мм 200х540x180 - - - - Масса прибора, кг, не более 10,0 6,4 4,5 6,4 4,5 5,5 4,5 6,4 Масса рамы «Скол», кг, не более 3,0 - - - - Масса в упаковке силовозбудителя и электронного блока, кг 11,9 12,7 10,8 12,7 10,8 11,9 10,8 12,7 Масса в упаковке рамы «Скол», кг 10,4 - - - - Условия эксплуатации: температура окружающего воздуха,ºС от −20 до +50 Условия эксплуатации: относительная влажность воздуха, %, не более 95 Средний срок службы, лет 10 Средняя наработка на отказ, ч, не менее 5000 Средний срок службы, лет 10 -

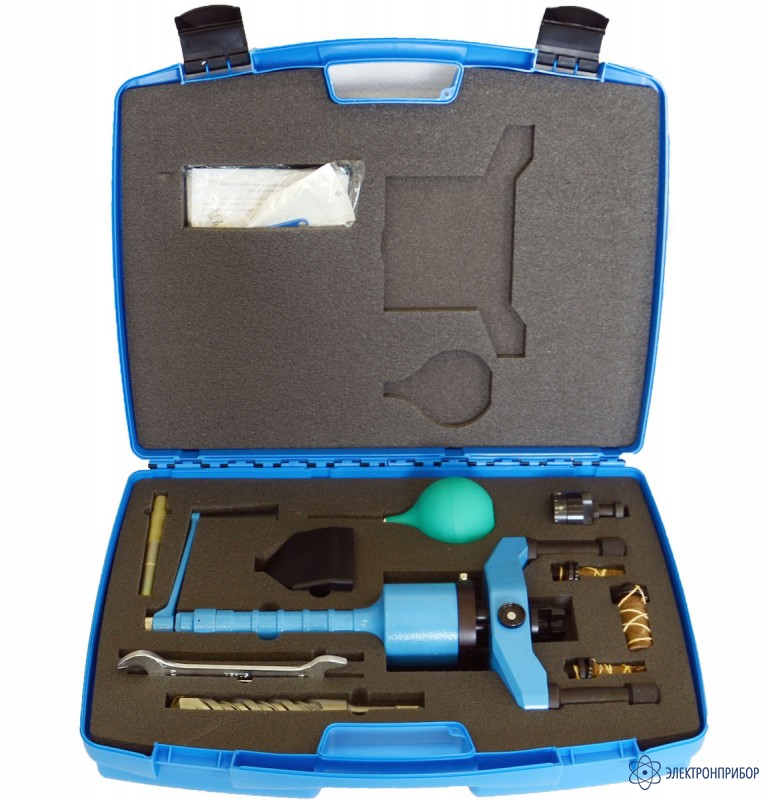

Комплект поставки ПОС-60МГ4.ОД.2
№ Наименование Количество 1 Электронный блок 1 2 Силовозбудитель с опорной плитой 1 3 Вилочный захват 1 4 Анкерное устройство ∅24 мм 1 5 Анкерное устройство ∅16 мм 2 6 Руководство по эксплуатации. Паспорт 1 7 Бур ∅16 мм 1 8 Бур ∅25 мм 1 9 Шлямбур ∅16 мм 1 10 Гаечный ключ 19 мм 1 11 Резиновая груша 1 12 Кабель USB/mini-USB для связи с ПК 1 13 USB-флеш-накопитель с программным обеспечением 1 14 Упаковочный кейс 1 -
