АРМС-МГ4 — ультразвуковой дефектоскоп сварных соединений арматуры

Код товара: 43753
  • 50931-12

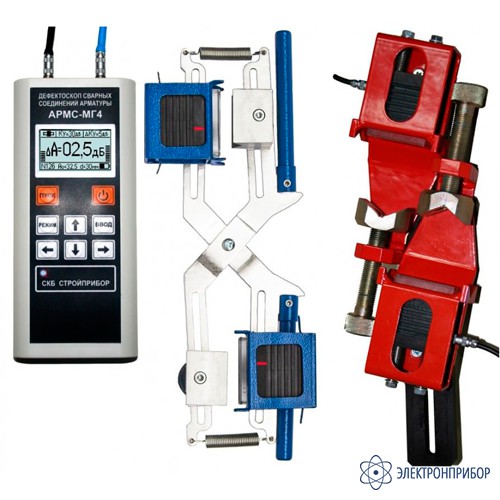

    Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      50931-12 до 10.07.2027

    • Производитель

      СТРОЙПРИБОР

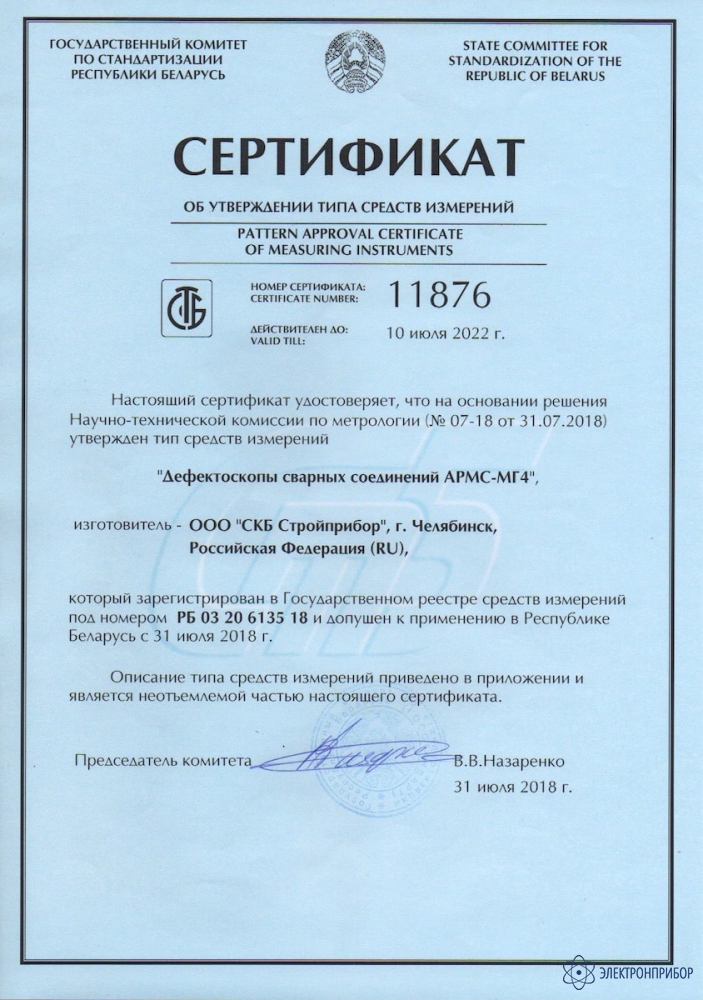

    Сертификаты

    Описание ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4:

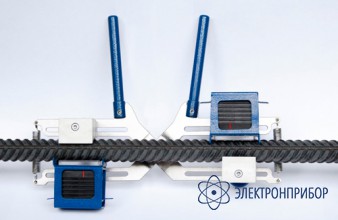

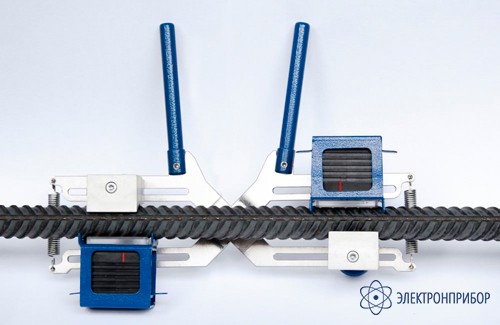

    Дефектоскоп АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами. Для проведения контроля сварных соединий используются механическое устройство в соответствии с ГОСТ 23858 (приложение 1) "Клещи" или приспособление "Струбцина". Механическое устройство типа «Струбцина» предназначено для использования в случаях когда требуется очень надежное крепление преобразователей на арматуре. Ультразвуковой контроль зеркально-теневым методом с применением механического приспособления типа "Скоба" в соответствии с СТО 02495307 применяется для сварных соединений выполненных на стальных скобах-накладках там где доступ с помощью приспособлений типа "Клещи" или "Струбцина" затруднен.

    Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.

    Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

  • Технические характеристики ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4:

    Параметр Значение
    Динамический диапазон приемного тракта дефектоскопа, дБ 0...50
    Диапазон установки коэффициента усиления, дБ 5...75 (1; 5; 10)
    Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ ± 1
    Частота зондирующего импульса, МГц 2,5 ± 0,2
    Питание от встроенного аккумулятора напряжением, В 3,7
    Потребляемый ток в режиме измерения, мА, не более 390
    Потребляемый ток в остальных режимах, мА, не более 94
    Габаритные размеры электронного блока, не более 175×78×25
    Масса, кг, не более 2

  • Комплект поставки АРМС-МГ4

    № Наименование Количество
    1 Дефектоскоп АРМС-МГ4 1
    2 Пьезоэлектрические преобразователи (ПЭП) 2
    3 Механическое устройство для крепления ПЭП «Клещи» 1
    4 Зарядное устройство 1
    5 Коаксиальные кабели 1
    6 Протекторы R=12 мм 2
    7 Протекторы R=18 мм 2
    8 Протекторы R=22 мм 2
    9 Приспособление для контроля сварных швов листового проката 1
    10 Контрольный образец 1
    11 Кабель связи с ПК 1
    12 CD с программным обеспечением 1
    13 Упаковочная тара 1

    Дополнительная комплектация АРМС-МГ4:

    (за отдельную стоимость)

    № Наименование Количество
    1 Механическое устройство «Скоба» 1
    2 Механическое устройство «Струбцина» 1
