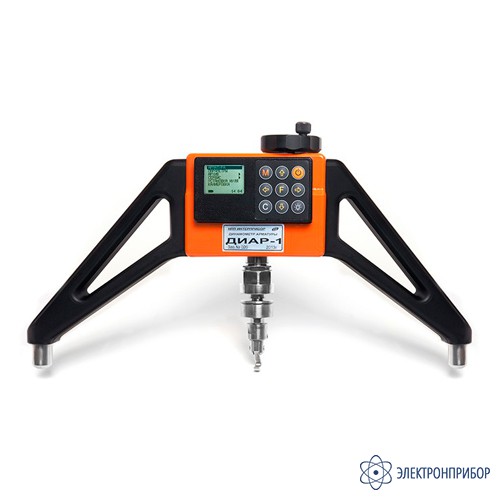

ДИАР-1 — измеритель силы натяжения арматуры
Код товара: 45341-
Назначение измерителя силы натяжения арматуры ДИАР-1:
- Оперативный контроль натяжения проволочной, канатной, прядевой и стержневой арматуры методом поперечной оттяжки по ГОСТ 22362;
- Контроль состояния опор, подвесных мачт, вантовых мостов, несущих тросов и кабелей ЛЭП, растяжек контактной сети и антенн.
Основные функции измерителя силы натяжения арматуры ДИАР-1:
- Измерение силы поперечной оттяжки арматуры;
- Вычисление механических напряжений арматуры по результатам измерений;
- Автоматическое получение результата при оптимальных усилиях оттяжки;
- Градуировочные зависимости для различных видов и диаметров арматуры;
- Возможность ввода индивидуальных градуировочных зависимостей для различных видов арматуры;
- Винтовая регулировка по высоте (центральной тягой) при установке на объект;
- Винтовая регулировка угла наклона правой опоры;
- Отображение информации на графическом дисплее с подсветкой и возможностью поворота изображения на 180°;
- Архивация 1000 протоколов измерений с графиками нагружений;
- Русский и английский язык меню и текстовых сообщений;
- Разъем USB для работы с компьютером и заряда аккумуляторов;
- Программируемое автоматическое отключение прибора при перерывах в работе.
Преимущества измерителя силы натяжения арматуры ДИАР-1:
- Легко изменяемая база измерения посредством замены двух легко съёмных опорных кронштейнов (по спецзаказу);
- Расширенные диапазоны контролируемых диаметров арматуры (по спецзаказу);
- Высокая точность измерений при сниженных величинах усилий поперечной оттяжки;
- Гидроусилитель с регулируемой величиной поперечной оттяжки (патент);
- Унифицированный измерительный блок со встроенной электроникой и датчиком силы поперечной оттяжки;
- Повышенная безопасность выполнения измерений;
- Эргономичная конструкция;
- Малые габариты и вес.
Сервисная компьютерная программа:
- Перенос результатов измерений в ПК;
- Архивация, документирование и обработка результатов;
- Экспорт в Excel, сохранение в текстовый формат для других программ.
-
Технические характеристики измерителя силы натяжения арматуры ДИАР-1:
Параметр Значение Диапазоны измеряемых усилий натяжения, кН 6...20 База измерений, мм 300 Диаметр испытуемой арматуры, мм 5 Пределы погрешности измерения силы натяжения, % ±4 Величина оттяжки арматуры, мм 2±0,1 Масса прибора, кг 1,4 -
Комплект поставки ДИАР-1
№ Наименование Количество 1 Силовое устройство со встроенным электронным блоком ДИАР-1 1 2 Опорные плечи для базы 300 мм 2 3 Аккумулятор (ААА) 1 6 Зарядное устройство USB (1А) 1 7 Кабель USB 1 8 Программа связи с ПК на CD 1 9 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1 10 Сертификат о калибровке 1 *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
-
