ДО-60К-МГ4 — измеритель силы натяжения арматуры

Код товара: 43745
  • 53760-13
    3 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53760-13 до 27.04.2028

    • Производитель

      СТРОЙПРИБОР

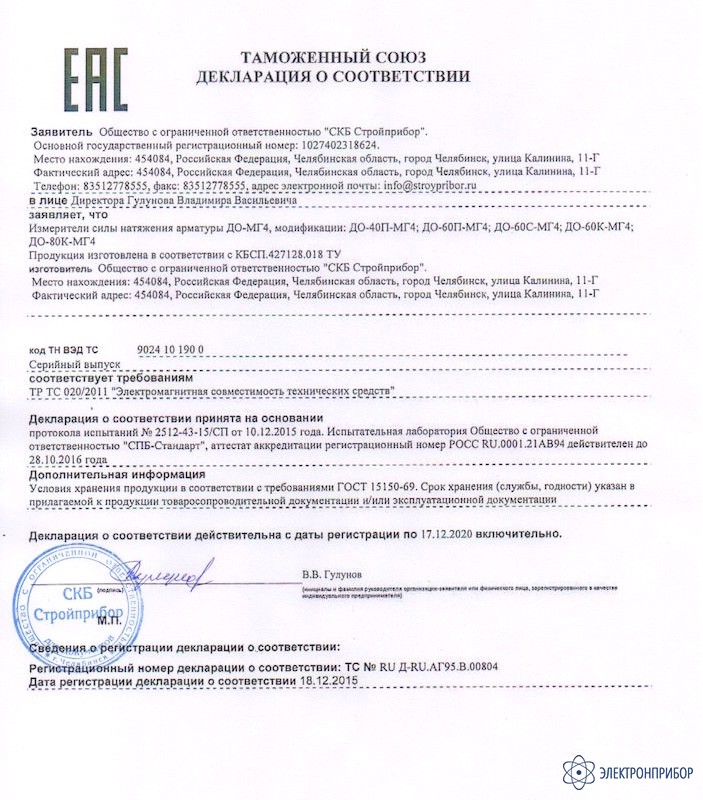

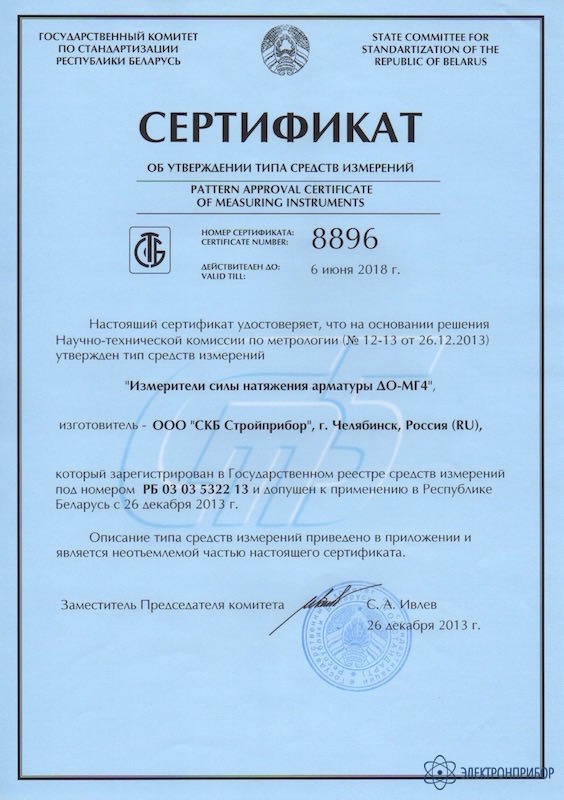

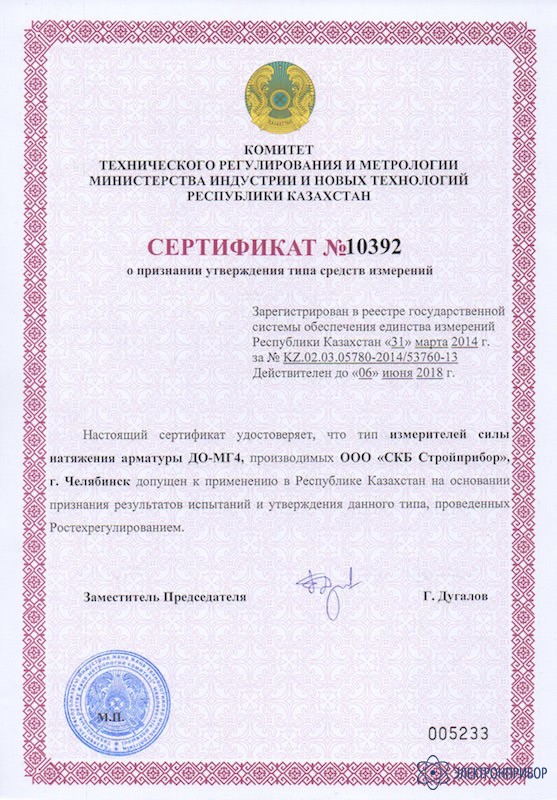

    Сертификаты

    Назначение измерителя силы натяжения арматуры ДО-60К-МГ4:

    Измеритель силы натяжения арматуры ДО-60К-МГ4 предназначен для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.

    Область применения прибора - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.

    Прибор обеспечивает измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени, имеют режим передачи данных на ПК по USB интерфейсу.
    Индикация результатов измерений производится на цифровом дисплее в кН и МПа.

    Описание измерителя силы натяжения арматуры ДО-60К-МГ4:

    Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.

    Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

    Модификации измерителей отличаются  наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
    Измерители имеют обозначение ДО-Х-МГ4.В, где
    ДО-МГ4 – обозначение типа измерителя;
    Х – обозначение модификации:
    40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
    60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
    60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
    60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
    80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
    В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно).

  • Технические характеристики измерителя силы натяжения арматуры ДО-60К-МГ4:

    Параметр ДО-60К-МГ4-01 ДО-60К-МГ4-02 ДО-60К-МГ4-03
    Количество диаметров арматуры 1 2 3
    Диапазон измерений силы натяжения арматуры, кН от 5 до 32
    от 10 до 74
    от 20 до 130
    Диапазон измерений силы поперечной оттяжки, кН от 0,1 до 0,7
    от 0,2 до 1,5
    от 0,4 до 2,5
    Диаметр арматуры, мм 6
    9
    12
    Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки ± 1 %
    Пределы допускаемой относительной  погрешности  измерения силы натяжения арматуры ± 3 %
    Размах показаний измерителя 3 %
    Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением 3 В
    Потребляемый ток, не более 55 мА
    Диапазон рабочих температур, °С от + 5 до + 40
    Габаритные размеры, мм (ДхШхВ) 650х65х270
    Масса, кг 5,2

  • Комплект поставки ДО-60К-МГ4

    № Наименование Количество
    1 Измеритель силы натяжения арматуры ДО-60К-МГ4 выбранной модификации 1
    2 Кабель связи с ПК 1
    3 CD с программным обеспечением 1
    4 Руководство по эксплуатации 1
    5 Упаковочный кейс 1
