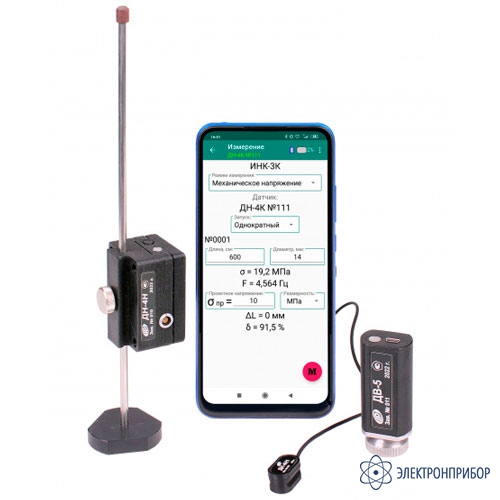

ИНК-3 — измеритель частоты и параметров виброколебаний
Код товара: 73430-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
84011-21 до 09.12.2026
Назначение измерителя частоты и параметров виброколебаний ИНК-3:
ИНК-3 предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362.
Модификация ИНК-3К дополнительно обеспечивает измерение параметров виброколебаний (частоты, среднеквадратичного значения виброскорости и амплитуды виброперемещения) виброплощадок, промышленных установок и строительных конструкций, в том числе параметров виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий.
Прибором ИНК-3 возможно измерение напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.
Преимущества измерителя частоты и параметров виброколебаний ИНК-3:
- высокие точность и помехоустойчивость измерительного тракта;
- датчик Холла и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех;
- стабильная фиксация датчика относительно арматурного стержня, исключающая воздействие помех от оператора;
- четыре вида датчиков:
– малогабаритные датчики ДН-4Н, ДН-4К - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры;
– малогабаритный интегральный датчик ДН-4Н1, с магнитным креплением на арматуре;
– датчик виброускорения ДВ-5 с крепежным магнитом; - выпускается пять модификаций прибора;
- встроенные литиевые аккумуляторы и малое потребление гарантируют продолжительное время автономной работы датчиков, а наличие зарядного устройства в комплекте поставки позволяет быстро восстановить их работоспособность;
- компактность прибора и малые габариты;
- беспроводной интерфейс связи Bluetooth датчиков со смартфоном. Дальность устойчивого соединения - не менее 10 м.
Основные функции измерителя частоты и параметров виброколебаний ИНК-3:
- установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения;
- автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой;
- вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений);
- измерение среднеквадратического значения амплитуды виброперемещения, виброскорости и частоты колебаний виброустановок (в режиме виброизмерений);
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс.
Варианты исполнения измерителя частоты и параметров виброколебаний ИНК-3:
Измеритель частоты и параметров виброколебаний ИНК-3 поставляется в пяти модификациях, отличающихся входящими в комплект датчиками:
-
-
Технические характеристики измерителя частоты и параметров виброколебаний ИНК-3:
Параметр ИНК-3Н ИНК-3Н1 ИНК-3К ИНК-3К1 ВИСТ-3 Измерение частоты следования импульсов, Гц 5...100 - Измерение СКЗ виброскорости, мм/с - - 1...500 Измерение амплитуды виброперемещения, мм - - 0,02...4,00 - Измерение частоты колебаний в режиме измерений виброколебаний, Гц - - 5...200 5...1000 Амплитуда виброперемещения, в диапазоне частот 5-500 Гц, мм - - - - 0,02...4,00 Пределы допускаемой относительной погрешности измерений, % Измерения частоты колебаний ± 0,2 Измерения СКЗ виброскорости ± 6,0 Измерения амплитуды виброперемещения ± 6,0 Пределы допускаемой дополнительной погрешности измерения СКЗ виброскорости и амплитуды виброперемещения при отклонении температуры окружающей среды от нормальной области на каждые 10 °С в пределах рабочего диапазона температур, % ± 2,0 Условия измерений Температура окружающей среды, °С +15...+25 Относительная влажность, %, не более 30...80 Атмосферное давление, кПа 84...106,7 Напряжение питания приборов От встроенного аккумулятора, В 3,7 ± 0,5 От внешнего источника питания (зарядное устройство), В 5,0 ± 0,25 Габаритные размеры (длина х ширина х высота) Датчики ДН-4Н, ДН-4К, мм, не более 240 x 50 x 45 Датчик ДН-4Н1, мм, не более 30 x 20 x 20 Датчик ДВ-5, мм, не более Ø 30 x 40 Масса Датчики ДН-4Н, ДН-4К, кг, не более 0,25 Датчик ДН-4Н1, кг, не более 0,10 Датчик ДВ-5, кг, не более 0,25 -
Комплект поставки ИНК-3
№ Наименование ИНК-3Н ИНК-3Н1 ИНК-3К ИНК-3К1 ВИСТ-3 1 Смартфон с операционной системой «Андроид» и установленной программой управления 1 1 1 1 1 2 Датчик ДН-4Н 1 1 - - - 3 Датчик ДН-4Н1 - 1 - 1 - 4 Датчик ДН-4К - - 1 1 - 5 Датчик ДВ-5 - - - - 1 6 Зарядное устройство USB 1 1 1 1 1 7 Кабель USB A-miniB 1 1 1 1 1 8 Кабель USB A-microB 1 1 1 1 1 9 Аккумулятор АА 2 2 2 2 2 10 Зарядное устройство для аккумуляторов 1 1 1 1 1 11 Программа связи с ПК на USB-флеш карте памяти 1 1 1 1 1 12 Руководство по эксплуатации (с отметкой о поверке) 1 1 1 1 1 13 Сумка 1 1 1 1 1 -
