ИПА-МГ4 — измеритель защитного слоя бетона

Код товара: 43728
  • 29316-10

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      29316-10 до 27.03.2025

    • Производитель

      СТРОЙПРИБОР

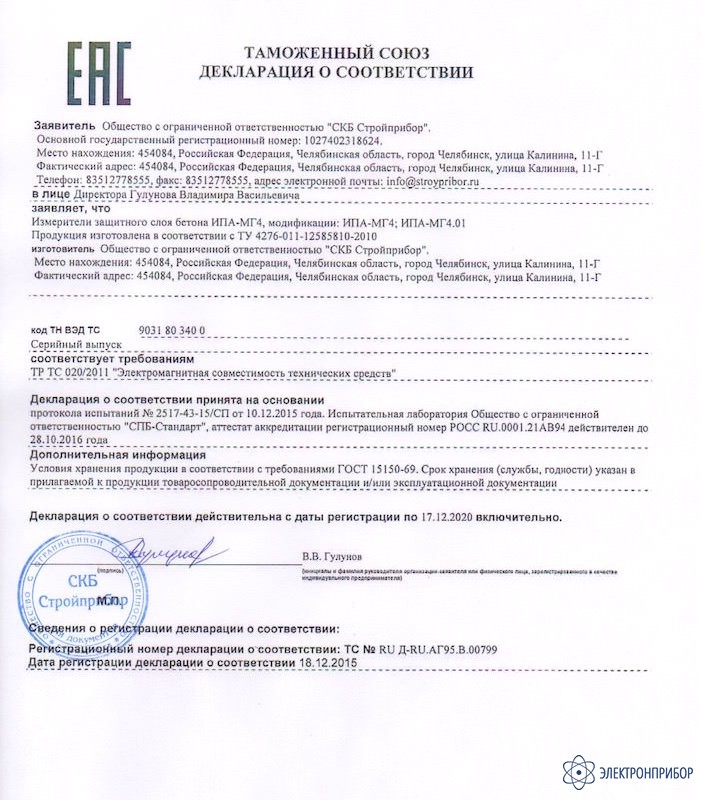

    Сертификаты

    Назначение измерителя защитного слоя бетона ИПА-МГ4:

    Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

    Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.

    Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

    Описание измерителя защитного слоя бетона ИПА-МГ4:

    ИПА-МГ4 и ИПА-МГ4.01 используют 3 основных режима работы:

    • Определение оси арматурного стержня;
    • Определение защитного слоя при известном диаметре;
    • Определение диаметра арматурного стержня при известном защитном слое.

    Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

    Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

    Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.

  • Технические характеристики измерителя защитного слоя бетона ИПА-МГ4:

    Параметр ИПА-МГ4 ИПА-МГ4.01
    Контролируемые диаметры арматуры, мм 1
    Диапазон измерения толщины защитного слоя бетона, мм:
    - при диаметре стержней арматуры 3, 4, 5 мм от 3 до 70
    - при диаметре стержней арматуры 6, 8, 10 мм от 3 до 90
    - при диаметре стержней арматуры 12, 14, 16, 18, 20 мм от 5 до 110
    - при диаметре стержней арматуры 22, 25, 28 мм от 5 до 130
    - при диаметре стержней арматуры 32, 36, 40 мм от 7 до 140
    Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм ± (0,05 hзс + 0,5 мм),
    где hзс - измеряемая толщина защитного слоя бетона, мм
    Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм ± 10
    Объем памяти результатов измерений 200 999
    Количество групп индивидуальных градуировочных зависимостей 9
    Габаритные размеры блока электронного,  мм 176×92×32
    Габаритные размеры преобразователя,  мм 160×40×35
    Масса с преобразователем, не более, кг 0,74
    Средний срок службы измерителя, лет 10
    Средняя наработка на отказ, ч, не менее 20000

  • Комплект поставки ИПА-МГ4

    № Наименование Количество
    1 Электронный блок 1
    2 Преобразователь 1
    3 Упаковочный кейс (сумка) 1
    4 Ремень 1
    5 Контрольный образец 1
    6 Руководство по эксплуатации 1
