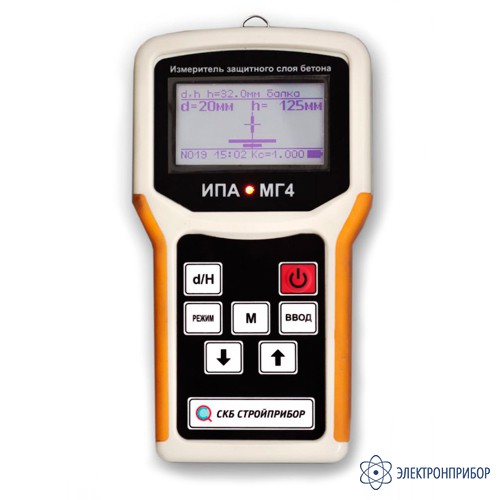

ИПА-МГ4.02 — измеритель защитного слоя бетона

Код товара: 43731
  • 29316-10

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      29316-10 до 27.03.2025

    • Производитель

      СТРОЙПРИБОР

    Сертификаты

    Назначение измерителя защитного слоя бетона ИПА-МГ4.02:

    Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.

    Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

    Описание измерителя защитного слоя бетона ИПА-МГ4.02:

    Прибор ИПА-МГ4.02, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

    В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.

    ИПА-МГ4.02 имеет три основных режима работы:

    • определение оси арматурного стержня;
    • определение толщины защитного слоя при известном диаметре;
    • определение диаметра арматурного стержня при известной толщине защитного слоя.

    Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.

    Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.

  • Технические характеристики измерителя защитного слоя бетона ИПА-МГ4.02:

    Параметр Значение
    Диапазон измерения толщины защитного слоя бетона, мм:
    - при диаметре стержней арматуры 3 ... 8 мм от 5 до 60
    - при диаметре стержней арматуры 10 ... 18 мм от 5 до 90
    - при диаметре стержней арматуры 20 ... 28 мм от 5 до 110
    - при диаметре стержней арматуры 32 ... 50 мм от 5 до 130
    Предел допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона (hзс– толщина защитного слоя бетона), мм ± (0,05 hзс + 0,5)
    Допустимое отклонение при определении оси арматурного стержня,
    от действительного его расположения, мм    		 ± 10
    Объем памяти результатов измерений 999
    Габаритные размеры, мм 202×113×37
    Масса, не более, кг 0,37

  • Комплект поставки ИПА-МГ4.02

    № Наименование Количество
    1 Измеритель защитного слоя бетона ИПА-МГ4.02 1
    2 Контрольный образец 1
    3 Упаковочный кейс 1
    4 Ремень 1
    5 Руководство по эксплуатации 1
    6 Кабель связи с ПК 1
    7 CD с программным обеспечением 1
    8 Зарядное устройство 1
