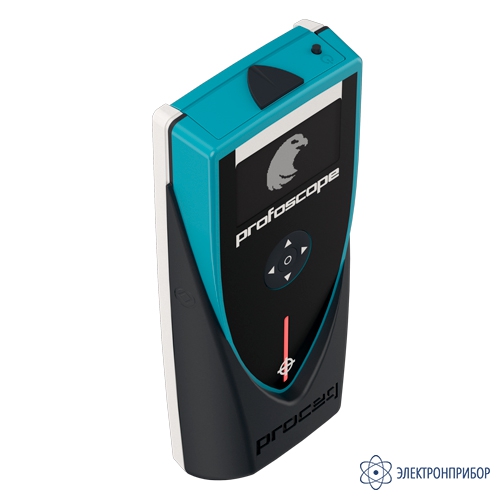

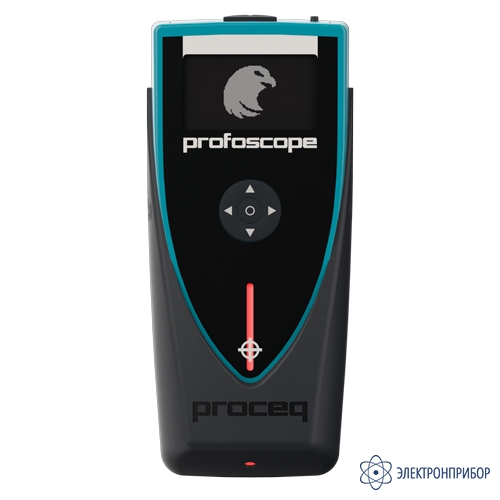

Profoscope — локатор арматуры

Код товара: 63911

Описание
Характеристики
Комплектация
Документы 2
Показать всё

- Гарантия

  2 года
- Межповерочный интервал

  1 год
- Госреестр СИ РФ

  42008-15 до 25.08.2025
  Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства.
- Производитель

  Proceq
Сертификаты
Госреестр РФ
Назначение локатора арматуры Profoscope:

Измеритель параметров армирования (локатор арматуры) Profoscope предназначен для определения местоположения арматуры и оперативного контроля толщины защитного слоя бетона в железобетонных изделиях.

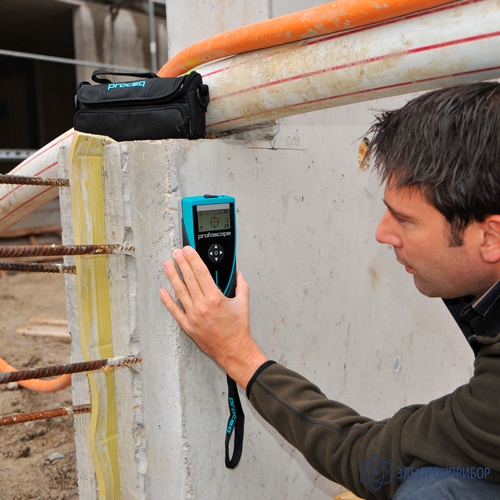

Прибор с эргономичной конструкцией удобно держать в ладони, он управляется одной рукой, обеспечивая визуальную и звуковую информацию о том, что находится под бетонной поверхностью. Имеет компактный размер, легкий вес и не требует соединительных проводов так как поисковый датчик встроен в корпус локатора.

Прибор Profoscope имеет уникальную систему визуализации стержней арматуры в реальном времени, позволяющую пользователю "видеть" положение стержня арматуры внутри бетона. Он также имеет датчики, сигнализирующие о расположении стержней, а также оптические и акустические средства для определения положения арматуры. Такие уникальные возможности позволяют превратить задачу обнаружения стержней арматуры в простой и эффективный процесс, экономя время и средства пользователя, и предоставляя ему необходимую информацию для быстрого выполнения работ.

Одновременно с местоположением арматуры, локатор отображает ее диаметр и толщину слоя бетона над ней. В процессе поиска прибор позволяет определить точные параметры армирования даже при одновременно неизвестных диаметре арматуры и толщине слоя бетона. Специальное положение электромагнитных катушек в приборе позволяет выполнить симметричную триангуляцию положения стержня арматуры и сообщает пользователю, где в данный момент расположен Profoscope: между двумя стержнями арматуры или непосредственно над одним из них.

Благодаря этим превосходным функциям, прибор Profoscope выделяется среди прочих аналогичных приборов, доступных на рынке, и становится особенно полезным, когда требуется сверлить железобетонные конструкции, позволяя уберечь от повреждений дорогие вращательные буры и твердосплавные сверла.

Описание локатора арматуры Profoscope:

Принцип действия прибора Profoscope основан на использовании электромагнитной импульсной индукции. В датчик встроены две электромагнитные катушки, одна из которых излучает сигнал, другая принимает. Излучающая катушка датчика создаёт магнитное поле в контролируемом материале. За счет этого на поверхности электропроводящего материала стержня арматуры образуются вихревые токи, которые ослабляют исходное наведенное магнитное поле. Разница между наведенным и полученным магнитным полем используется прибором для получения результатов. Электронный блок Profoscope производит преобразование значений сигнала и выводит на дисплей показания в миллиметрах, с учётом поправок на диаметр арматуры и расстояния до ближайших стержней.

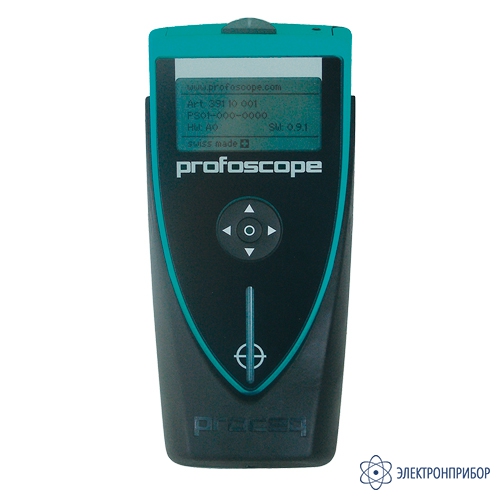

Прибор Profoscope представляет собой электронный блок со встроенным датчиком, в комплект к нему прилагаются тестовые образцы. Электронный блок имеет дисплей, светодиодный индикатор, клавиши управления, отсек для батарей. Тестовые образцы представляют из себя пластиковые блоки прямоугольного сечения, в которые установлена арматура определённого диаметра. Локатор Profoscope отличается от Profoscope+ функциями программного обеспечения. Прибор Profoscope+ имеет функцию памяти, позволяющую сохранять данные о проведённых измерениях, а также возможность использовать компьютерную программу ProfoLink, осуществляющее связь прибора с персональным компьютером.

Технические характеристики локатора арматуры Profoscope:

Параметр	Значение
Диапазон измерений диаметра арматуры, мм	5-40
Диапазон измерений толщины защитного слоя бетона при диаметре стержней арматуры, мм: - от 5 до 10 мм; - свыше 10 до 20 мм; - свыше 20 до 30 мм; - свыше 30 до 40 мм	2-120 2-150 2-160 2-185
Пределы допускаемой абсолютной погрешности измерений диаметра арматуры, мм	±2
Пределы допускаемой абсолютной погрешности измерений толщины защитного слоя бетона, мм	При толщине защитного слоя бетона, мм: ±1 от 2 до 50; ±2 свыше 50 до 90; ±3 свыше 90 до 120; ±4 свыше 120 до 185
Дискретность, мм	1
Питание	2 батареи типа АА
Срок службы батареи	Подсветка выключена > 50 ч; Подсветка включена > 15 ч
Простои	Режим ожидания 30 сек; Автоматическое отключение 120 сек
Номинальное напряжение питания, В	3,6
Потребляемая мощность, Вт, не более	0,72
Средний срок службы, лет	5
Средняя наработка на отказ, ч	2000
Условия эксплуатации: - диапазон температуры окружающего воздуха,ºС - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа	от -10 до +60; от 0 до 95; от 84,0 до 106,7
Класс защиты	IP54
Применимые стандарты и правила	BS1881 часть 204; DIN1045; SN 505 262; DGZfP B2
Габаритные размеры прибора, мм, не более	205×92×210
Габаритные размерытестовых образцов, мм, не более	101×111×353 - тестовый образец № 1 (диаметр арматуры 8 мм); 109×150×409 - тестовый образец № 2 (диаметр арматуры 16 мм); 182×221×503 - тестовый образец № 3 (диаметр арматуры 40 мм)
Масса, кг, не более	0,35

Комплект поставки Profoscope

№	Наименование	Количество
1	Локатор арматуры Profoscope	1
2	Тестовый блок	1
3	Батарейки тип АА	2
4	Сумка и ремень для переноски	1
5	Ремень на руку	1
6	Мел	1
7	Документация	1
8	Свидетельство о поверке	1
