МСВ-10/2МГ4 — машина силовоспроизводящая
Код товара: 43873-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
83529-21 до 26.10.2026
-
Производитель
Сертификаты
Назначение машины силовоспроизводящей МСВ-МГ4:
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Описание машины силовоспроизводящей МСВ-МГ4:

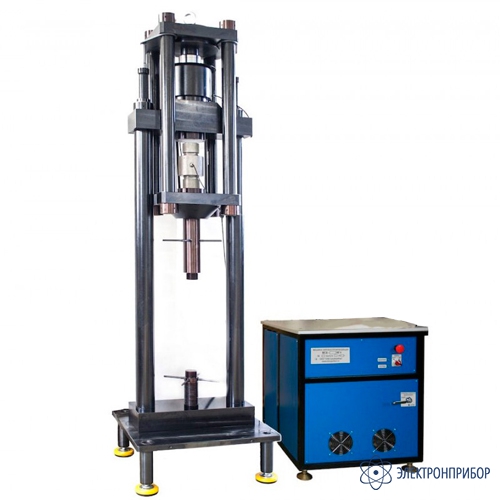

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах. Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами. Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением.
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
-
-
Технические характеристики машины силовоспроизводящей МСВ-10/2МГ4:
Параметр Значение МСВ-10/2МГ4 МСВ-50/2МГ4 МСВ-100/2МГ4 МСВ-250/2МГ4 МСВ-300/2МГ4 Диапазон воспроизведения силы, кН от 0,2 до 10 от 1 до 50 от 2 до 100 от 5 до 250 от 6 до 300 Цена единицы младшего разряда, Н (кН) 0,01
(0,00001)0,05
(0,00005)0,1
(0,0001)0,2
(0,0002)0,2
(0,0002)Предел допускаемых значений доверительных границ относительной погрешности, % ±0,02 Колебание нагрузки в заданной точке, не более, Н (кН) 0,03
(0,00003)0,15
(0,00015)0,3
(0,0003)0,6
(0,0006)0,6
(0,0006)Колебание нагрузки в заданной точке, не более, % от max 0,0003 Скорость изменения нагрузки, кН/с 0,001 ... 1 0,001 ... 2 0,001 ... 4 0,001 ... 5 0,001 ... 5 Время выхода на заданное усилие (ступень), не более, с 30 Время удержания нагрузки в заданной точке, не менее, мин не ограничено Диапазон рабочих температур, °С От +18 до +26 Габаритные размеры силовой рамы, не более, мм
− длина
− ширина
− высота
580
650
1800
580
650
1800
650
750
2450
650
750
2450
650
750
2450Габаритные размеры шкафа управления, не более, мм
− длина
− ширина
− высота
740
760
620Минимальная высота зоны сжатия*, мм 250 250 280 300 300 Минимальная высота зоны растяжения *, мм 550 550 700 600 700 Масса машины (масса шкафа управления)**, не более, кг 550 (120) 860 (120) Электрическое питание от сети переменного тока напряжение, В От 207 до 253 Электрическое питание от сети переменного тока частота, Гц От 49 до 51 Потребляемая мощность, В·А, не более 1500 Вероятность безотказной работы за 10000 ч 0,95 Срок службы, лет 10 Параметр Значение МСВ-500/2МГ4 МСВ-1000/2МГ4 МСВ-2000/2МГ4 МСВ-3000/2МГ4 Диапазон воспроизведения силы, кН от 10 до 500 от 20 до 1000 от 40 до 2000 от 60 до 3000 Цена единицы младшего разряда, Н (кН) 0,5
(0,0005)1,0
(0,001)2,0
(0,002)3,0
(0,003)Предел допускаемых значений доверительных границ относительной погрешности, % ±0,02 Колебание нагрузки в заданной точке, не более, Н (кН) 1,5
(0,0015)3
(0,003)6
(0,006)9
(0,009)Колебание нагрузки в заданной точке, не более, % от max 0,0003 Скорость изменения нагрузки, кН/с 0,001 ... 10 0,001 ... 20 0,001 ... 40 0,001 ... 60 Время выхода на заданное усилие (ступень), не более, с 30 Время удержания нагрузки в заданной точке, не менее, мин не ограничено Диапазон рабочих температур, °С От +18 до +26 Габаритные размеры силовой рамы, не более, мм
− длина
− ширина
− высота
650
750
2650
870
950
3000
960
600
1800
960
600
1800Габаритные размеры шкафа управления, не более, мм
− длина
− ширина
− высота
740
760
620
750
910
820Минимальная высота зоны сжатия*, мм 300 350 500 500 Минимальная высота зоны растяжения *, мм 800 800 - - Масса машины (масса шкафа управления)**, не более, кг 1200 (120) 1800 (120) 1900 2400 Электрическое питание от сети переменного тока напряжение, В От 207 до 253 Электрическое питание от сети переменного тока частота, Гц От 49 до 51 Потребляемая мощность, В·А, не более 1500 1800 2000 Вероятность безотказной работы за 10000 ч 0,95 Срок службы, лет 10 * - размеры по требованию заказчика.
** - высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. -
Комплект поставки МСВ-10/2МГ4
№ Наименование Количество 1 Cиловая рама с реверсором и нагружающим цилиндром 1 2 Силоизмерительный датчик класса точности С5 1 3 Шкаф управления 1 4 Внешний пульт управления 1 5 Кабель связи с ПК 1 6 Программное обеспечение 1 7 Соединительный кабель датчика перемещения 1 8 Сетевой кабель 1 9 Комплект проставок 1 10 Вилочные захваты 1 11 П-образные захваты 1 12 Фиксаторы поворота реверсора 1 13 Руководство по эксплуатации 1 14 Паспорт 1 15 Методика калибровки 1 Дополнительная комплектация МСВ-10/2МГ4:
(по спецзаказу)
№ Наименование Количество 1 ПК (ноутбук) 1 -
