TSH H 5, TSHH5

TSH-H-5 — универсальный монитор-тестер AHD/CVI/TVI/CVBS-видеосистем

Код товара: 57527
    • Гарантия

      3 года

    • Производитель

      Tezter, Китай

    • Артикул

      13582

    Назначение универсального монитора-тестера AHD/CVI/TVI/CVBS-видеосистем TSH-H-5:

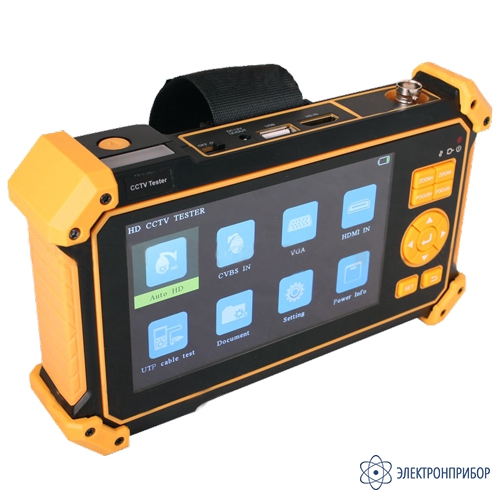

    Универсальный монитор-тестер TSH-H-5 представляет собой многофункциональный прибор с дисплеем 5 дюймов и предназначен для проверки и настройки AHD/CVI/TVI/CVBS видеокамер.

    Кроме того, с помощью данных тестеров можно значительно упростить поиск неисправностей, оценить видеосигнал, протестировать кабель при монтаже, протестировать сигнал с помощью HDMI и VGA входов, оценить качество аудиосигнала, осуществить управление PTZ скоростной камерой, проверить обжимку кабеля UTP и тд. Полный перечень функций и возможностей устройства представлен в таблице технических характеристик.

    С помощью тестера TSH-H-5 можно значительно повысить производительность труда, снизить трудозатраты и сэкономить время технического персонала на проверку и настройку монтируемых ССTV видеосистем.

    Особенности универсального монитора-тестера AHD/CVI/TVI/CVBS-видеосистем TSH-H-5:

    • TFT-LCD дисплей, диагональ – 5”, разрешение 800х480;
    • Проверка AHD/CVI/TVI видеокамер до 8Mpix (3840x2160p);
    • Проверка CVBS видеокамер;
    • Проверка поворотных PTZ видеокамер, работа с OSD меню;
    • Интерфейс RS485, поддержка до 30-и протоколов (Samsung, Panasonic, Lilin, Yaan и т.д.);

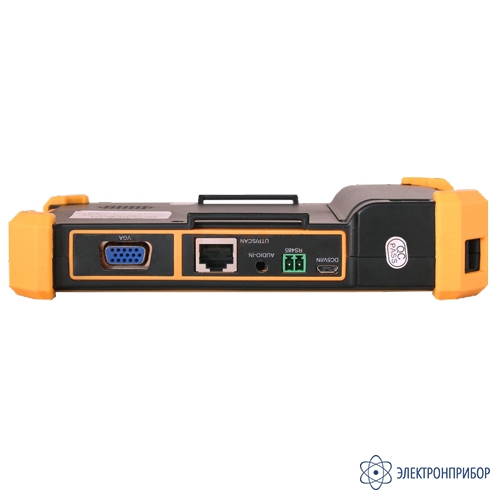

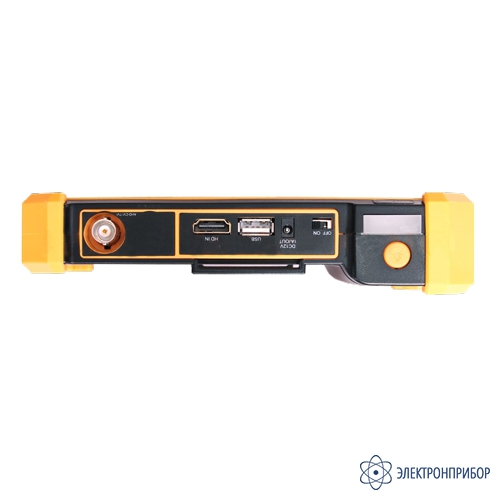

    • Входы для HDMI, VGA (использование тестера в качестве монитора);
    • Проверка обжимки разъемов и определение дефектов в кабеле UTP с разъемом RJ-45;
    • Выход DC 12V/1A для питания тестируемых видеокамер;
    • Выход DC 5V/1A для питания USB устройств;
    • Встроенный LED фонарь;
    • Аналоговый вход Audio-in;
    • Функция Auto HD – автоматическое распознавание типа подключенной видеокамеры;
    • Встроенный Li-ion аккумулятор 3.7V 5200mAh, время заряда 4 часа, время работы до 6.5 часов.
  • Технические характеристики универсального монитора-тестера AHD/CVI/TVI/CVBS-видеосистем TSH-H-5:

    Параметр Значение
    Дисплей (размер, разрешение)

    TFT-LCD 5 дюймов, 800 х 480

    AutoHD Автовыбор разрешения подключенной камеры;
    поддержка PTZ управления и вызов OSD меню;
    гибридное приложение для AHD/TVI/CVI камер;
    максимальное разрешение – 8MP (3840 x 2160).
    Проверка CVI 1-канальный вход CVI (разъем BNC);
    поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048x1536p 18/25/30 fps;
    2560x1440p 25/30 fps;
    2592x1944 20fps;
    2960x1920 20fps;
    3840 x 2160 12.5/15 fps;
    вызов OSD меню через UTC (по коаксиальному кабелю)
    Проверка TVI 1-канальный вход TVI (разъем BNC);
    поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048x1536p 18/25/30 fps;
    2560x1440p 15/25/30 fps;
    2688x1520 15fps
    2592x1944 12,5/20 fps;
    3840 x 2160 12.5/15 fps;
    вызов OSD меню через UTC (по коаксиальному кабелю)
    Проверка AHD 1-канальный вход AHD (разъем BNC);
    поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048x1536p 18/25/30 fps;
    2560x1440p 15/25/30 fps;
    2688x1520 15fps
    2592x1944 12,5/20 fps;
    3840 x 2160 15 fps;
    вызов OSD меню через UTC (по коаксиальному кабелю)
    Проверка CVBS 1-канальный вход CVBS разъем BNC NTSC / PAL (автоматическая настройка)
    HDMI IN 1-канальный вход HDMI (разъем HDMI);
    поддержка разрешения:
    720х480p;
    720х576p;
    1024х768p;
    1280х720p;
    1280х900p;
    1280х1024p;
    1440х900p;
    1920х1080i/p;
    2K 2560х1440р;
    4K 3840х2160
    VGA 1-канальный вход VGA (разъем VGA);
    поддержка разрешения:
    1280x768;
    1280x800;
    1280x960;
    1280x1024;
    1360x768р;
    1440x900р;
    1600x900р;
    1600x1200р;
    1400х1050р;
    1920х1080р;
    1920x1200р
    Управление PTZ RS485, скорость 600-115200 bps, совместимость с более чем 30 протоколами PELCO-D, Samsung, Panasonic и т.д.
    Тестирование кабеля UTP Проверка обжимки разъемов и определение дефектов в кабеле UTP с разъемом RJ-45
    Питание внешних устройств DC5V/1A - питание устройств постоянным напряжением 5V с потреблением до 5 Вт через USB;
    DC 12V/1A - питание устройств постоянным напряжением 12V с потреблением до 12 Вт
    Тест аудио 3,5 мм аудио вход для подключения тестируемого устройства
    Аккумуляторная батарея Встроенная литиевая полимерная (Li-ion) батарея 3.7V 5200mAh
    Время заряда 4 часа
    Время работы До 6,5 часов
    Зарядное устройство Блок питания AC220V/DC5V(2A), разъем micro USB
    Рабочая температура -10…+50 °С
    Относительная влажность До 90%
    Размеры, мм 184 x 110 x 41

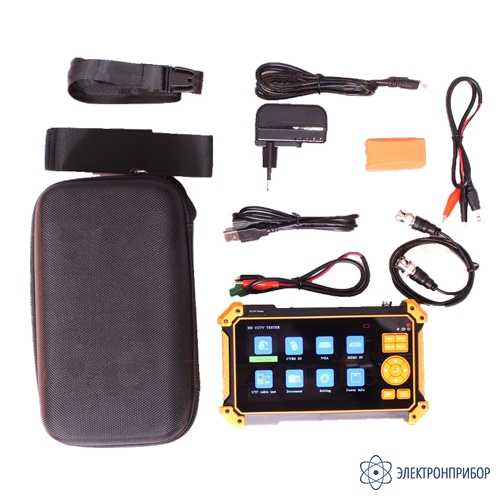

  • Комплект поставки TSH-H-5

    Наименование Количество
    1 Универсальный монитор-тестер AHD/CVI/TVI/CVBS-видеосистем TSH-H-5 1
    2 Блок питания DC 5V/2A 1
    3 Ответная часть для проверки обжимки UTP 1
    4 Литиевая аккумуляторная батарея (3.7V, 5200 мАч, находится в тестере 1
    5 Кабель USB A- MicroUSB 1
    6 Кабель BNC-BNC 1
    7 Кабель 2pin-«крокодилы» (RS-485) 1
    8 Кабель DC-DC(тонкий) 1
    9 Кабель TRS 3.5 – «крокодилы» (Аудио) 1
    10 Ремешок для тестера 1
    11 Ремешок для бокового удержания 1
    12 Сумка для хранения и транспортировки 1
    13 Руководство по эксплуатации 1
    14 Упаковка 1
