ЭТЛ-350 — электротехническая лаборатория передвижная до 350 кВ

Код товара: 25898

  • Назначение передвижной электротехнической лаборатории передвижной ЭТЛ-350:

    Лаборатория предназначена для:

    • испытания изоляции оборудования повышенным переменным напряжением до 350 кВ;
    • измерения диэлектрических потерь при напряжении до 10 кВ по «прямой» и «перевернутой» схеме;
    • измерение емкости и тангенса угла диэлектрических потерь изоляции при напряжении до 350 кВ по «прямой» схеме.

    Лаборатория ЭТЛ-350, предназначена для работы в следующих условиях.

    • рабочий диапазон температур +10 ÷ +35 °С;
    • относительная влажность воздуха - 80% при +25 °С;
    • высота установки над уровнем моря – до 1000 м;
    • окружающая среда не взрывоопасная;
    • концентрация в атмосфере коррозионно-активных агентов должна соответствовать атмосфере типа II по ГОСТ 15150-69

    Лаборатория не является источником звукового шума.

    Описание электротехнической лаборатории передвижной ЭТЛ-350:

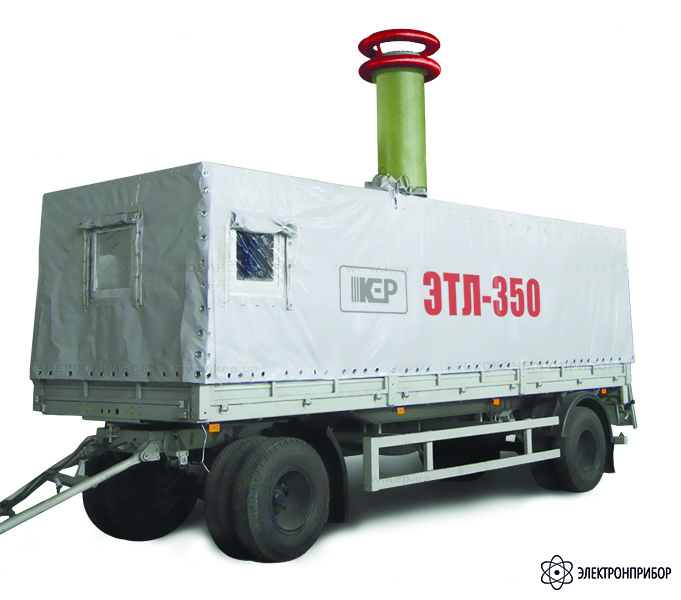

    Лаборатория электротехническая передвижная ЭТЛ-350 смонтирована на шасси прицепа «МАЗ» и состоит из высоковольтного отсека и отсека оператора. В отсеке оператора размещается аппаратура напряжением до 1000 В, а в высоковольтном отсеке находится испытательный трансформатор ИОГ-350-1, реактор токоограничивающий Р-70, мост автоматический СА-7100/3, сухой повышающий трансформатор ОЛ-1/10 и устройство плавного регулирования напряжения РОТ-250. Дверь в высоковольтный отсек имеет электрическую блокировку, которая обеспечивает снятие высокого напряжения во время открывания дверей. Лаборатория оборудована световой сигнализацией, которая действует, когда высоковольтный вывод находится под напряжением, и звуковой сигнализацией, приводимой в действие оператором. Такое устройство лаборатории отвечает требованиям п. 7.6.26 «Правил безопасной эксплуатации электроустановок потребителей».

  • Технические характеристики электротехнической лаборатории передвижной ЭТЛ-350:

    Параметр Значение
    Общие параметры ЭТЛ-350:
    Напряжение питающей сети трехфазного переменного тока,  В 380±35
    Частота питающей сети, Гц 50±2
    Потребляемый ток, А, не более 200
    Масса оборудования в прицепе, кг, не более 1450
    Обслуживающий персонал, операторов, не менее 2
    Срок службы лаборатории, лет, не менее 10
    Параметры блока высоковольтных испытаний БВИ на базе трансформатора ТИОГ-350:
    Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 350 кВ (действующее значение).
    Наибольшее переменное напряжение, действующее значение, кВ 350
    Наибольший рабочий ток при переменном напряжении, действующее значение, мА 180
    Габаритные размеры, мм, не более 920х3800
    Масса, кг, не более 1250
    Параметры измеритель диэлектрических потерь ИДП-10:
    ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2.
    Максимальное переменное напряжение, действующее значение, кВ 10
    Приведенная погрешность измерение переменного напряжения, %, не более 3
    Габаритные размеры блока управления, мм, не более 220х300х350
    Масса блока управления, кг, не более  5

  • Комплект поставки ЭТЛ-350

    № Наименование Количество
    1 Стойка основная 1
    2 Пульт сетевой 1
    3 Блок управления электролабораторией БУ-350 1
    4 Измеритель диэлектрических потерь ИДП-10 в следующем составе:
    5 Мост переменного тока СА-7100/2 1
    6 Трансформатор напряжения ОЛМ-0,22 /10 1
    7 Переключатель схемы измерений "прямая - перевернутая" 1
    8 Короткозамыкатель КЗМК-10 1
    9 Блок управления 1
    10 Регулятор напряжения РОТ-250 с электроприводом 1
    11 Реактор Р-70 1
    12 Сирена СС-1 1
    13 Светильник сигнальный красный 1
    Комплект барабанов и кабелей, в составе (длина по 30 м):
    14 Провод рабочего заземления (сечение 6 мм2) 1
    15 Провод защитного заземления (сечение 10 мм2) 1
    16 Сетевой кабель (сечение 4х4 мм2) 1
    17 Сетевой кабель (сечение 2х16 мм2) 1
    Комплект ограждений и стоек для вывешивания высоковольтного провода:
    18 Штырь изоляционный 7
    19 Основание-крестовина 7
    20 Шнур ограждения (длина 20 м) 1
    21 Трансформатор ТИОГ-350 1
    22 Кабель высоковольтный в металлорукаве (длина 30 м) 1
    Документация:
    23 Руководство по эксплуатации ЭТЛ-350 1
    24 Паспорт на ЭТЛ-350 1
    25 Руководство по эксплуатации ТИОГ-350 1
    26 Метрологическая аттестация ГП "Харьковстандартметрология" Опционально
    27 Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) 1
    28 Сертификат происхождения товара СТ-1 (при экспортной поставке) 1
    29 Сертификат качества производителя 1
