ПВЛ-10М — передвижная высоковольтная лаборатория
Код товара: 59367-
-
Гарантия
1 год
Назначение передвижной высоковольтной лаборатории ПВЛ-10М:
Передвижные высоковольтные лаборатории ПВЛ-10 предназначены для проведения оборудования подстанций напряжением до 10 кВ, силовых электрических кабелей до 10 кВ и определения места повреждения кабелей с использованием оборудования предварительной и точной локализации.
Основное оборудование электролаборатории ПВЛ-10 позволяет производить:
- испытание оборудования ТП повышенным переменным напряжением до 50 кВ;
- испытание изоляции кабельных линий повышенным выпрямленным напряжением до 70 кВ с контролем тока утечки;
- испытание кабелелей с изоляцией из сшитого полиэтилена напряжением СНЧ 0,1Гц до 36 кВ;
- прожиг поврежденной изоляции кабельных линий;
- определение расстояния до места повреждения кабеля методами: импульсной рефектометрии, импульсно-дуговым, волновым (колебательный разряд);
- точное определение места повреждения акустическим методом;

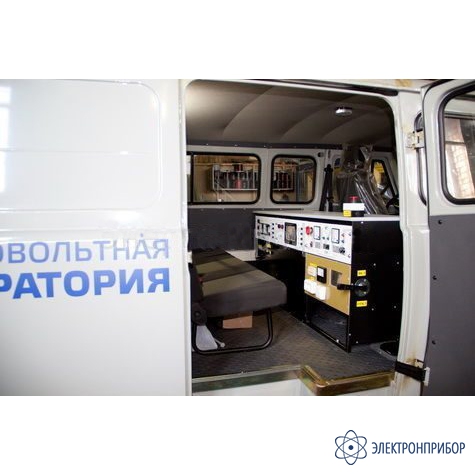

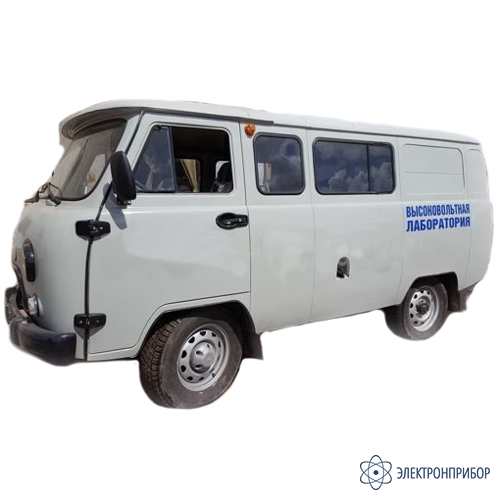

- точное определение места повреждения индукционным методом и трассировку кабельной линии.ПВЛ-10М - лаборатория разработана специально для размещения оборудования "кабельной" ЭТЛ в автомобиле УАЗ-390995. Оригинальная конструкция и высокая функциональность.
Функции основного оборудования ПВЛ-10М:
- испытание изоляции кабельных линий повышенным выпрямленным напряжением;
- испытание изоляции объектов ТП повышенным переменным напряжением;
- прожиг поврежденной изоляции кабельных линий;
- точное определение места повреждения кабеля акустическим методом.Функции дополнительного оборудования (поставляется по дополнительному заказу):
- точное определение места повреждения кабеля индукционным методом;
- определение расстояния до места повреждения кабеля методом импульсной рефлектометрии;
- измерение параметров безопасности электросетей.Высоковольтная лаборатория ПВЛ-10М смонтирована на базе установки поисково-прожигающей УПП-2010И с модулем высоковольтных испытаний на базе аппарата АИСТ-50/70. Установка поисково-прожигающая УПП имеет Сертификат Соответствия ГОСТ Р, испытательный аппарат АИСТ внесен в Госреестр Средств Измерений.
Состав и характеристики ПВЛ-10М:
Система управления:

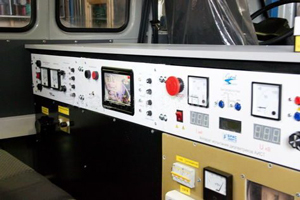

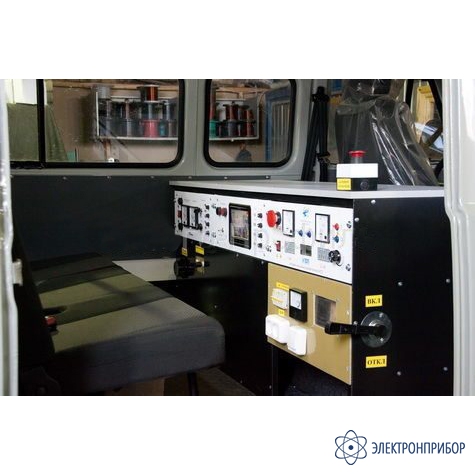

Пульт управления в пассажирском (операторском) отсеке с размещением блоков управления в корпусах евростандарта 19 дюймов. Система осуществляет контроль безопасности, управления испытаниями и переключения высоковольтных модулей электролаборатории.

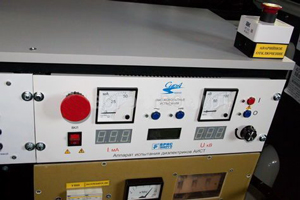

Режим "ИСПЫТАНИЯ":
Испытательное выпрямленное напряжение: 0…70 кВ с контролем тока утечки;
Максимальный ток на выпрямленном напряжении: 25 мА;
Испытательное переменное напряжение: 0…50 кВ;
Максимальный ток на переменном напряжении: 50 мА;
Максимальный ток потребления в режиме "ИСПЫТАНИЯ": 10 А.

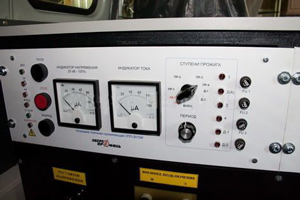

Режим "ПРОЖИГ":
6 ступеней прожига с ручным электродистанционным переключением (+/- 10%):
- ступень 1 DC: 20 кВ / 200 мА;
- ступень 2 DC: 10 кВ / 400 мА;
- ступень 3 DC: 3,5 кВ / 1,2 А;
- ступень 4 АC: 0,9 кВ / 3,5 А;
- ступень 5 АC: 0,3 кВ / 10 А;
- ступень 6 АC: 70 В / 65 А;
Максимальный ток потребления в режиме "ПРОЖИГ": 28 А.Режим «АКУСТИКА»:
Напряжение импульса: 0…10 кВ.
Энергия импульса: до 1000 Дж.
Переключение ступеней: ручной переключатель на силовом блоке.Опционально (с доп. батареей конденсаторов): 0...10 кВ, 2000 Дж или 0...20 кВ, 2000 Дж..
Контроль "нулевого" положения ЛАТРа.
Период следования импульсов:
- автоматический: 1 импульс в 3...15 секунд;
- разряд в "ручном" режиме.Максимальный ток потребления в режиме "АКУСТИКА": 6,5 А
Режим "Внешнее подключение"
В данном режиме возможно подключение различных измерительных приборов (омметр, мегаомметр, индукционный генератор и т.п.) непосредственно из отсека оператора к выходному высоковольтному экранированному кабелю ПВЛ и далее к объекту.
Максимальное напряжение подключаемого в цепь прибора (мегаомметра): 5000 В.
Максимальный ток подключаемого в цепь прибора (генератора индукционного поиска): 12А.
Система безопасности и оповещения:
- контроль закрытия дверей высоковольтного отсека;
- кнопка "аварийного отключения";
- автоматический заземлитель;
- контроль потенциала на контуре заземления лаборатории;
- штырь подключения контрольного заземления;
- проблесковый маяк;
- звуковая сигнализация при включении оборудования ПВЛ;
- стойки для провешивания высоковольтного провода, 5 шт.Подключение к объекту (стойка с кабельными барабанами):
- кабель питания КГ, 20 м;
- провод защитного заземления ПВ-3 сеч. 6 мм.кв.ж/з, 20 м;
- провод рабочего заземления ПЩ (ПВ6-3) сеч. 10 мм.кв., в прозрачной оболочке, используется при испытании АС, 20 м;
- кабель высоковольтный экранированный 70 кВ DC, 20 метров;
- провод высоковольтный 25 кВ, сеч. 1,5 мм.кв. (силиконовая изоляция, для испытаний АС, провешивается на стойках) в бухте, 20 м.

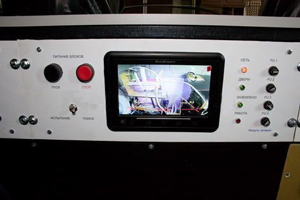

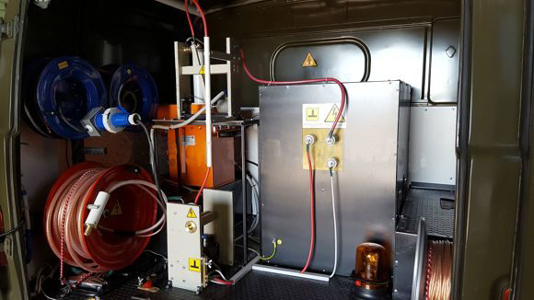

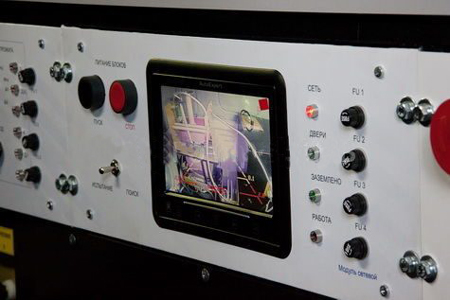

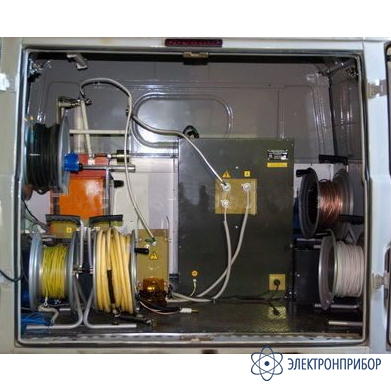

Наблюдение за оборудованием в высоковольтном отсеке: система видеоконтроля
-
-
Технические характеристики передвижной высоковольтной лаборатории ПВЛ-10М:
Параметр Значение Система управления Пульт управления В пассажирском (операторском) отсеке с размещением блоков управления в корпусах евростандарта 19 дюймов Режим "ИСПЫТАНИЯ" Испытательное выпрямленное напряжение 0…70 кВ с контролем тока утечки Максимальный ток на выпрямленном напряжении 25 мА Испытательное переменное напряжение 0…50 кВ Максимальный ток на переменном напряжении 50 мА Максимальный ток потребления 10 А Режим "ПРОЖИГ" Ступени прожига с ручным электродистанционным переключением Ступень 1 DC 20 кВ / 200 мА Ступень 2 DC 10 кВ / 400 мА Ступень 3 DC 3,5 кВ / 1,2 А Ступень 4 АC 0,9 кВ / 3,5 А Ступень 5 АC 0,3 кВ / 10 А Ступень 6 АC 70 В / 65 А Режим "АКУСТИКА" Напряжение импульса 0…10 кВ Энергия импульса до 1000 Дж Контроль "нулевого" положения ЛАТРа Есть Период следования импульсов Автоматический 1 импульс в 3...15 секунд;
разряд в "ручном" режимеМаксимальный ток потребления 6,5 А Режим "Внешнее подключение" Максимальное напряжение подключаемого в цепь прибора (мегаомметра) 5000 В Максимальный ток подключаемого в цепь прибора (генератора индукционного поиска) 12А Система безопасности и оповещения Контроль закрытия дверей высоковольтного отсека Есть Кнопка "аварийного отключения" Есть Заземлитель Автоматический Контроль потенциала На контуре лаборатории Штырь подключения контрольного заземления Есть Проблесковый маяк Есть Сигнализация Звуковая при включении оборудования ПВЛ Стойки для провешивания высоковольтного провода 5 штук Подключение к объекту (стойка с кабельными барабанами) Кабель питания КГ 20 м Провод защитного заземления ПЩ (ПВ6-3) сеч. 10 мм.кв., в прозрачной оболочке, используется при испытании АС, 20 м Кабель высоковольтный экранированный 70 кВ DC, 20 метров Провод высоковольтный 25 кВ, сеч. 1,5 мм.кв. (силиконовая изоляция, для испытаний АС, провешивается на стойках) в бухте, 20 м Характеристики базового автомобиля Тип УАЗ-390995, 4х4, «передвижная лаборатория», бензиновый двигатель Количество посадочных мест Водитель + 4 пассажира Отсеки Отсек пассажирский (операторский), высоковольтный отсек Общие характеристики Напряжение питания 220В, 50Гц Максимальный ток потребления 32А Подключение Осуществляется при помощи рубильника с видимым разрывом контактов -
Комплект поставки ПВЛ-10М
№ Наименование Количество 1 Передвижная высоковольтная лаборатория ПВЛ-10М 1 Дополнительная комплектация ПВЛ-10М:
(Поставляется за отдельную плату)
№ Наименование 1 Высоковольтная установка для испытания кабелей с полиэтиленовой изоляцией напряжением СНЧ до 36 кВ 0,1Гц 2 Мегаомметр М4122U 3 Измеритель сопротивления заземления 4 Индукционно-поисковый комплект (различные варианты) 5 Бензиновая электростанция размером не более 750 х 550 х 550 мм (220В, 3...4 кВА) -
Дополнительная комплектация ПВЛ-10М
