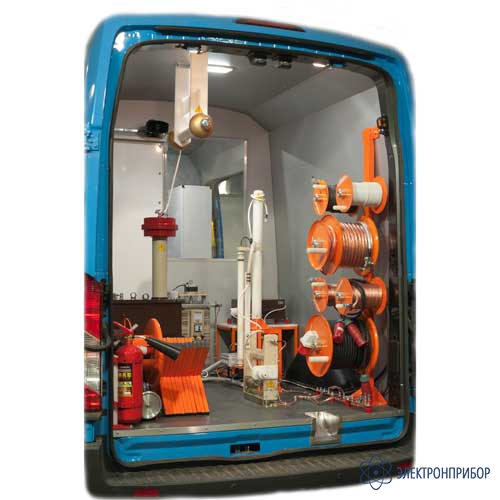

СУРА — подстанционная передвижная электротехническая лаборатория
Код товара: 51975-
Назначение подстанционной передвижной электротехнической лаборатории СУРА:
Предназначена для испытания электрооборудования подстанций, испытания кабельных линий, проведения низковольтных измерений трансформаторов и электрооборудования.
Особенности подстанционной передвижной электротехнической лаборатории СУРА:
Базовые транспортные средства:
- Цельнометаллические фургоны ГАЗ / FORD / VW / MB и аналогичные;
- Грузовые автомобили ГАЗ / КАМАЗ / УРАЛ и аналогичные.
Стандартная комплектация обеспечивает:
- Испытание повышенным переменным напряжением до 100 кВ;
- Испытание повышенным постоянным напряжением до 70 кВ;
- Измерение тангенса угла потерь и емкости изоляции обмоток и вводов;
- Испытание электротехнических объектов на низком напряжении (низковольтные измерения):
- Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
- Измерение тока и потерь короткого замыкания;
- Измерение коэффициента трансформации;
- Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- Измерение сопротивления обмоток трансформаторов постоянному току.
Опционально, по дополнительному запросу:
- Автономный дизельный / бензиновый генератор или генератор, работающий от коробки отбора мощности грузового автомобиля.
Управление оборудованием передвижной электротехнической лаборатории "СУРА" осуществляется при помощи универсальной системы управления "СУРА":
Представляет собой программно-аппаратный микропроцессорный комплекс, выполненный на базе стандартной 19” приборной стойки с набором легко заменяемых стандартных блоков. С помощью системы управления «СУРА» осуществляется автоматический контроль и управление системой высоковольтных переключателей, испытательной установки, прожигающего блока, акустического блока, а также организация подключения и размещения дополнительных приборов и устройств и аварийное срабатывание устройств защиты и сигнализации.
Система управления лабораторией «СУРА» имеет дружественный интуитивно понятный интерфейс, наглядно показывает состояние измерительной системы с помощью световых и текстовых подсказок на индикаторах блоков управления.
Блоки управления имеют по два стрелочных (для визуализации характера процессов во время испытаний) и по два цифровых индикатора (для обеспечения метрологической точности и удобства считывания) отображающих результаты испытаний и задающие значения испытательных напряжения и тока. Каждый блок управления оснащён кнопками переключений, цветным графическим дисплеем для отображения выбранных параметров режима, энкодером для регулировки параметров установок внутри режима.
Все силовое оборудование располагается в высоковольтном отсеке и гальванически развязано с системой управления, что исключает опасность поражения персонала электрическим током.
-
-
Технические характеристики подстанционной передвижной электротехнической лаборатории СУРА:
Параметр Значение Управление оборудованием. Универсальная система управления «СУРА» Исполнение Вертикально-ориентированная промышленная стойка 19” с комплектом легко заменяемых стандартных блоков Управление оборудованием Микропроцессорное с набором дистанционно управляемых коммутаторов для сборки высоковольтной схемы. Коммутаторы изготовлены с воздушной барьерной изоляцией, легко доступны для профилактического осмотра и проведения технического обслуживания.
Цветной графический дисплей для отображения режима испытаний, выбранных параметров режима, многофункциональный энкодер для регулировки параметров внутри режима.Состав Вводной блок (блок автоматов) с источником бесперебойного питания;
Блок управления высоковольтными испытаниями;
Блок управления прожиг / акустика (блок поиска повреждений)
панель низковольтных подключений (мегаомметр / рефлектометр);
Блок безопасности (контроль заземления / контроль открытия дверей / контроль напряжения на корпусе);
Блок сопряжения (гальваническая развязка).Индикация Аналоговая индикация тока и напряжения (стрелка) для визуализации характера процессов во время испытаний;
Цифровая индикация тока и напряжения (для обеспечения метрологической точности и удобства считывания);
Цветной графический дисплей, отображающий выбранный режим и основные параметры испытаний.Испытание повышенным напряжением. Установки испытания диэлектриков АИСТ Максимальное значение переменного напряжения промышленной частоты, кВ 100 Максимальное значение выпрямленного напряжения, кВ 70 Максимальный ток нагрузки при испытании переменным напряжением промышленной частоты, мА 200 Максимальный ток нагрузки при испытании выпрямленным напряжением, мА 25 Измерение тангенса угла потерь и емкости изоляции обмоток и вводов. Измеритель диэлектрических потерь Тангенс-2000 Диапазон измерения тангенса угла диэлектрических потерь 1×10-5...1,000 Диапазон измерения ёмкости, пФ 10...340х103 Измерительное напряжение, кВ 1...10 Коммутатор схемы "прямая" - "перевернутая" Да Регулируемый источник трехфазного напряжения. Блок низковольтных измерений Напряжение на выходе, В 0 – 380, плавная регулировка Ток на выходе, А 8 А (до 40 А по дополнительному запросу) Мощность, не менее 6 кВА Коммутация 4 клеммы (A/B/C/N) для подключения оборудования к источнику трехфазного напряжения;
4 клеммы (A/B/C/N) для подключения оборудования к объекту через кабель НИИзмерения параметров силовых трансформаторов. Измеритель К540-3 Диапазон измеряемых переменных токов (три канала), А 0,01 - 5 Диапазон измеряемых переменных напряжений (два трех-канальных измерителя), В 5 - 400 Диапазон измеряемых активных мощностей (три канала), Вт 1-2000 Диапазон измеряемых сопротивлений постоянному току, Ом 0,00005-1999 Диапазон измеряемой частоты, Гц 45-55 Пределы измерения тока, А 0,1, 1, 5 Пределы измерения напряжения, В 100-400 Пределы измерения сопротивления, Ом 0,00002-1999 Электропитание Питание Однофазная сеть 220 В, 50 Гц в режиме высоковольтных испытаний и измерении диэлектрических потерь.
Трехфазная сеть 380 В, 50 Гц в режиме трехфазных измерений -
Комплект поставки СУРА
№ Наименование Количество 1 Блок автоматов 1 2 Источник бесперебойного питания 1 3 Пульт управления ВВИ (высоковольтные испытания) 1 4 Блок трехфазных измерений с источником напряжения 1 5 Блок безопасности 1 6 Блок сопряжения 1 7 Установка АИСТ 100/20 1 8 Измеритель диэлектрических потерь Тангенс-2000 1 9 Коммутатор схемы "прямая" -"перевернутая" 1 10 Измеритель параметров силовых трансформаторов К540-3 1 11 Высоковольтный провод для испытания постоянным напряжением, прожига и акустических испытаний, 20 м 1 12 Высоковольтный провод для испытания переменным напряжением, 20 м 1 13 Провод низковольтных измерений, 20 м 1 14 Провод защитного заземления, 20 м 1 15 Провод рабочего заземления, 20 м 1 16 Провод контрольного заземления, 20 м 1 17 Провод подключения внешней сети, 20 м 1 18 Перчатки диэлектрические 2 19 Коврик диэлектрический 1 20 Боты диэлектрические 2 21 Каска защитная оранжевая 2 22 Штанга оперативная ШО-15 1 23 Штанга оперативная ШО-35 1 24 Указатель низкого напряжения 1 25 Указатель высокого напряжения 1 26 Руководство по эксплуатации лаборатории 1 27 Метрологический аттестат 1 28 Комплект документов для регистрации лаборатории в органах ГИБДД 1 Дополнительная комплектация:
(Поставляется за отдельную плату)
№ Наименование 1 Мегаомметр М4122U 2 Бензиновый генератор 3 Дизельный генератор 4 Генератор, работающий от коробки отбора мощности грузового автомобиля -
