ШИ-75-75-0,5 «Менделеевец» — шунт измерительный

Код товара: 44144

    Описание шунта измерительного ШИ-75-75-0,5 «Менделеевец»:

    Шунт предназначен для измерения постоянного тока совместно с измерительным прибором – милливольтметром постоянного тока (далее милливольтметр). Конструктивно обеспечивается совместимость шунта с измерителем-регистратором ИР-1 «Менделеевец» и измерителем диагностическим универсальным «Диакор».

    Шунт специально разрабатывался с целью обеспечить возможность регистрации малых токов в процессе катодной поляризации.

    Шунт обеспечивает преобразование тока в напряжение. Для этого шунт включается в разрыв измеряемой цепи.

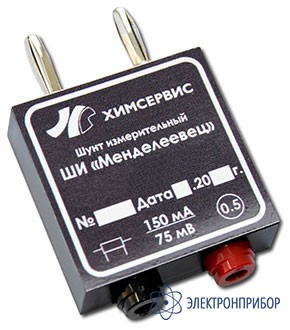

    Корпус шунта имеет две пары клемм: токовые (для подключения к объекту измерения) и потенциальные (для подключения к измерительному прибору). Токовые клеммы выполнены в виде гнезд - подключение осуществляется стандартными измерительными проводами с штекерами типа «банан» Ø4 мм.

    Потенциальные клеммы в виде штекеров типа «банан» Ø4 мм жестко встроены в корпус и позволяют надежно подключать шунт к измерительному прибору, вставляя его в измерительные разъемы. Номинальное расстояние между клеммами равно 19 мм в соответствии с ГОСТ 7396.1.

  • Технические характеристики шунта измерительного ШИ-75-75-0,5 «Менделеевец»:

    Параметр Значение
    Номинальное напряжение шунта, мВ 75
    Номинальный ток шунта, мА 75
    Номинальное сопротивление шунта, Ом 1
    Предел допускаемой основной относительной погрешности шунта, % ± 0,5
    Изменение сопротивления шунта в течение минимальной наработки, % ± 0,5
    Диапазон рабочих температур, °С от -10 до +50
    Рабочие условия применения шунта по ГОСТ 22261, группа 4
    Масса шунта, кг, не более 0,04
    Габаритные размеры шунта, мм, не более 63х41х14
    Минимальная наработка, ч 25000
    Срок службы, лет 5

  • Комплект поставки ШИ-75-75-0,5 «Менделеевец»

    № Наименование Количество
    1 Шунт измерительный ШИ-75-75-0,5 «Менделеевец» 1
    2 Измерительные провода 1 комплект
    3 Руководство по эксплуатации 1
