П6-70 П6-71

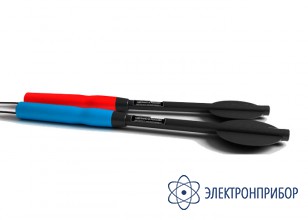

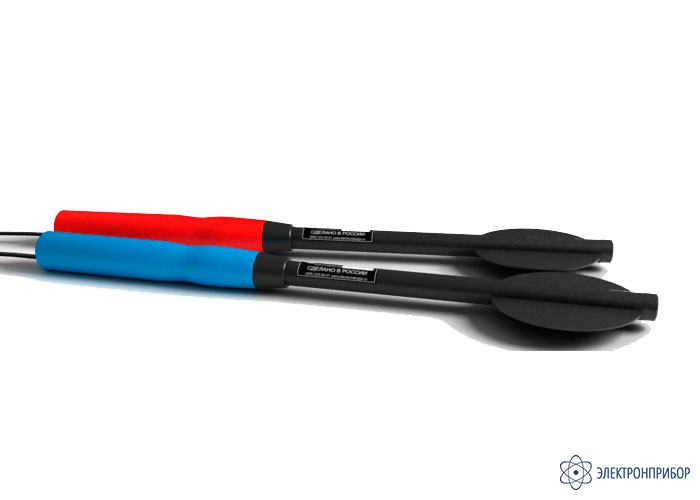

П6-71 — антенна электрическая измерительная

Код товара: 44496
  • 36631-07

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      36631-07 до 16.10.2027

    Описание антенны электрической измерительной П6-71:

    Антенны П6-70 и П6-71 предназначены для измерений напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц. Чувствительность антенн оптимизирована для контроля биологически опасных уровней ЭМП, указанных в гигиенических нормативах. Антенны могут подсоединяться к анализаторам спектра, осциллографам, вольтметрам и иным вторичным приборам с помощью блока питания ОКТАФОН. Приборы ЭКОФИЗИКА и ЭКОФИЗИКА-110А имеют специальные режимы фильтрации сигналов антенн П6-70 и П6-71, при которых обеспечиваются прямые показания напряженности поля в нормируемых полосах частот.

  • Технические характеристики антенны электрической измерительной П6-71:

    f, кГц 0,005 0,02 0,05 0,1 0,3 1 2 3 10 30 100 400
    K, дБ (1/м) 102,0 90,0 82,0 76,0 66,6 57,0 53,0 51,6 50,2 50,0 50,0 50,0
    Emax, дБ (1 В/м) 100,0 100,0 100,0 94,0 84,6 75,0 71,0 69,6 68,2 68,0 56,0 42,0
    SH, дБ (В/м Гц^0,5) -6,0 -19,5 -27,5 -33,5 -43,4 -53,5 -58,8 -61,6 -66,8 -68,0 -69,0 -69,0
    Полоса 50 Гц 5-2000 Гц 10-30 кГц 2-400 кГц
    Порог чувствительности 120 мВ/м 0,9 В/м 46 мВ/м 200 мВ/м
    Нижний предел измерений 420 мВ/м 4,8 В/м 190 мВ/м 750 мВ/м
    Верхний предел измерений 100 кВ/м 4,4 кВ/м 3,0 кВ/м 3,0 кВ/м
    Рабочий диапазон частот 0,005 - 400 кГц
    Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот 20 Гц - 100 кГц +/-1,5 дБ
    Питание биполярное, от источника постоянного напряжения от +/-6,5В до +/-18В
    Максимальная потребляемая мощность не более 0,2 Вт
    Габаритные размеры 500 мм х 111 мм х 41 мм

  • Комплект поставки П6-71

    № Наименование Количество
    1 Антенна электрическая измерительная П6-71 1
