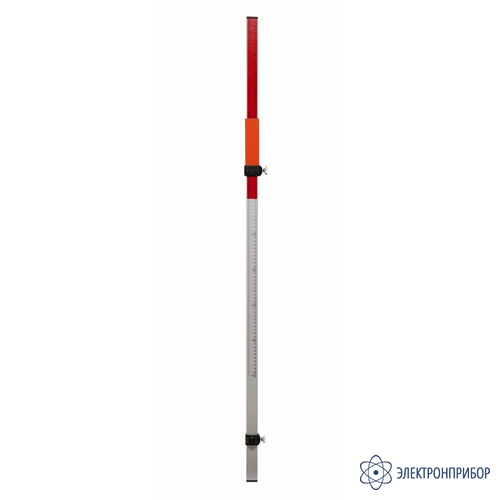

ADA Laser Staff — нивелирная рейка для лазерных приемников

Код товара: 71455
    • Гарантия

      2 года

    • Производитель

      ADA Instruments

    • Артикул

      А00230

    Описание нивелирной рейки для лазерных приемников ADA Laser Staff:

    Нивелирная рейка для лазерных ротационных нивелиров ADA Laser Staff. Длина – 2,4 м. Вес – 0,9 кг. Шкала с делением единиц измерения в мм, деление единиц измерения в см ± 50. Используется с приёмником при работе как с лазерными ротационными нивелирами.

    Эта нивелирная рейка значительно облегчает работу с приемником лазерного излучения и лазерным ротационным нивелиром при выравнивании полов в отличие от традиционной нивелирной рейки. На последней дополнительной фотографии изображена методика работы с этой нивелирной рейкой:

    Нивелирная рейка разделена на две секции - нижнюю, на которой изображены цифры (общая высота до отметки "0" на верхней части рейки показана на нижней части рейки - это последняя цифра прямо под верхней секцией) и верхнюю с нулевой отметкой и отрицательной-красной шкалой и положительной шкалой для измерения превышений в миллиметрах относительно базовой точки.

    Устанавливаем приемник лазерного излучения на двигающийся по верхней части нивелирной рейки блок так, чтобы отметка примника "0" совпала с "0" цифрой на верхней части рейки. Теперь включаем лазерный ротационный нивелир и на базовой точке (относительно которой будем измерять остальные) и выдвигаем нижнюю часть рейки ровно на столько, что бы зафиксированный приемник поймал луч точно в "0". Это будет нулевая отметка и первое изображение рейки на фотографии с цифрой "0".

    Переходим на другую точку. Теперь просто перемещаем вверх двигающуюся часть с приемником до момента, когда приемкник опять точно поймает горизонталь. Цифра на верхней рейки будет разницей в миллиметрах по отношению к базовой плоскости - в нашем случае точка ниже на 30 миллиметров = "-30".

    Переходим на следующую точку. Опять перемещаем по верхней части рейки двигающуюся часть с приемником и фиксируем новый результат "+47" - это значит, что вторая точка выше базовой на 47 миллиметров и ее надо опускать.

    В комплекте идет мягкая сумка-чехол для переноски.

  • Комплект поставки ADA Laser Staff

    Наименование Количество
    1 Нивелирная рейка для лазерных приемников ADA Laser Staff 1
    2 Мягкая сумка-чехол для переноски 1
