INSTRUMAX AL-124+ TS-500+ TR-160 — комплект оптического нивелира, рейки и штатива
Код товара: 59699-
-
Гарантия
1 год
-
Производитель
-
Артикул
IM0131_К
Описание комплекта оптического нивелира, рейки и штатива INSTRUMAX AL-124+ TS-500+ TR-160:

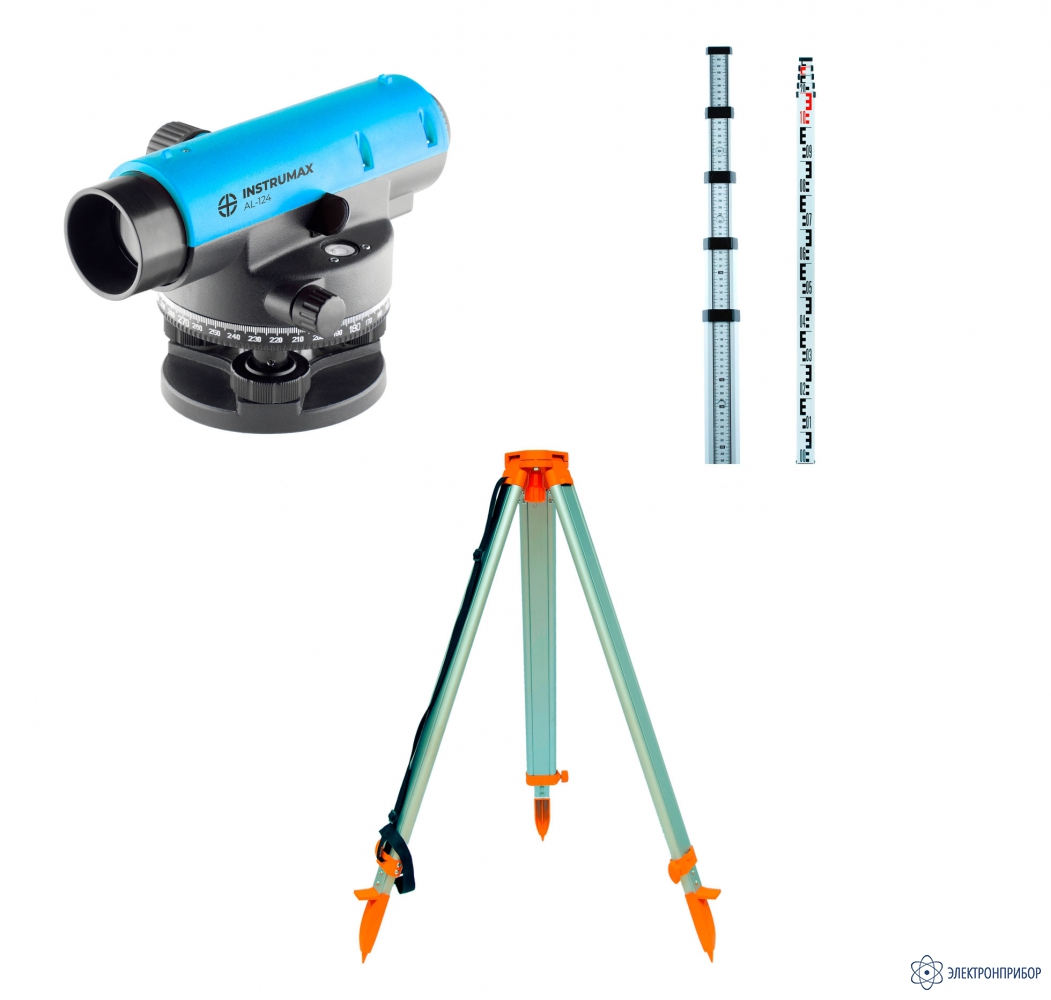

Комплект INSTRUMAX AL-124+ TS-500+ TR-160 состоит из оптического нивелира INSTRUMAX AL-124, нивелирной рейки INSTRUMAX TS-500 и геодезического штатива алюминиевого на винтах INSTRUMAX TR-160.
Описание оптического нивелира INSTRUMAX AL-124:
Оптический нивелир INSTRUMAX AL-124 оснащен быстродействующим автоматическим компенсатором с магнитным демпфером. После того, как прибор приблизительно выставлен с помощью круглого уровня при помощи трех регулировочных винтов, механизм автоматической компенсации устанавливает линию визирования точно в горизонт.
Нивелир имеет горизонтальный лимб в 360° для угловых измерений, а дальномерные нити сетки нитей могут быть использованы для измерения расстояний. Зеркальце позволяет настроить нужный угол для контроля пузырькового уровня, а регулировка диоптрий - настроить резкость изображения сетки нитей.
Выпуклая часть в центре основания основания позволит установить нивелир не только на традиционный плоский штатив, но и на штатив со сферической головой, который помогает значительно сэкономить время при предварительной установке нивелира, что особенно актуально при большом количестве постов съемки.
Оптический нивелир INSTRUMAX AL-124 подходит для основных съемочных работ, гражданских инженерных и строительных работ.Отлично подходит как рабочий и контрольный инструмент.
Описание нивелирной рейки INSTRUMAX TS-500:
Рейка нивелирная телескопическая INSTRUMAX TS-500 - телескопическая рейка, выполненная из алюминиевого сплава. Металлизированная кнопка надежно фиксирует раскладные секции и служит. Шкала "Е" с лицевой стороны красно/черного цвета и миллиметровая шкала с оборотной стороны. Миллиметровая шкала начинает отсчет от нижней части рейки, шкала нанесена на всех 5-х секциях рейки снизу до верху.
Общая максимальная высота в полностью разложенном состоянии составляет 5 метров.
На верхней части колен стоит пластиковая окантовка с прорезью, в которую можно устанавливать пузырьковреплением типа "уголок". Рейка поставляется в чехле для переноски.
Описание геодезического штатива алюминиевого на винтах INSTRUMAX TR-160:
Штатив на винтах INSTRUMAX TR-160 это маленький, легкий алюминиевый штатив для нивелиров и оптических теодолитов массой до 3 кг. Штатив выполнен из более тонкого алюмиевого профиля. В комплект не входит сумка-чехол для хранения. Для переноски штатив оснащен заплечным ремнем. Крепление ножек штатива INSTRUMAX TR-160 выполнено на винтах, что считается наиболее надежным. Резьба станового винта 5/8 дюйма. Часть винта (головка) выполнена из пластика.
-
-
Технические характеристики комплекта оптического нивелира, рейки и штатива INSTRUMAX AL-124+ TS-500+ TR-160:
Параметр Значение Технические характеристики оптического нивелира INSTRUMAX AL-124 Увеличение 24 x Среднеквадратическая погрешность на 1 км двойного хода 2 мм Диаметр объектива 36 мм Min фокусное расстояние 0,4 м Рабочий диапазон компенсатора ±15’ Погрешность компенсатора ±0.3”/1’ Точность круглого уровня 8’/2 мм Лимб 360º Цена деления лимба 1º Масса нивелира 1,13 кг Диапазон температур, º С -20...+50 Компенсатор Автоматический (Магнитный) Изображение Прямое Коэффициент дальномера 100 Технические характеристики геодезического штатива алюминиевого на винтах INSTRUMAX TR-160 Материал Алюминий Высота, см 96 - 160 Резьба, дюйм 5/8 Диаметр посадочной части штатива, мм 125 Диапазон центровки, мм 40 Зажим Винты Заплечный ремень V -
Комплект поставки INSTRUMAX AL-124+ TS-500+ TR-160
№ Наименование Количество 1 Оптический нивелир INSTRUMAX AL-124 1 2 Ключ для юстировки нитей 1 3 Шестигранный ключ 1 4 Нитяной отвес 1 5 Кейс 1 6 Руководство по эксплуатации 1 7 Геодезическая рейка INSTRUMAX TS-500 1 8 Чехол 1 9 Пузырьковый уровень 1 10 Геодезический штатив алюминиевый на винтах INSTRUMAX TR-160 1 -
