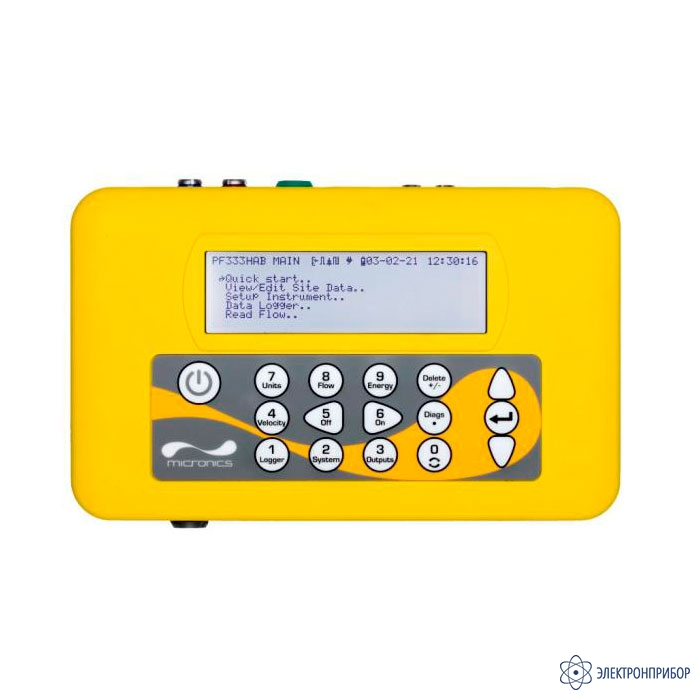

Portaflow PF333 HТ — расходомер жидкости ультразвуковой с высокотемпературными датчиками (-20…+200 С)

Код товара: 64856
  • 83687-21
    Является модификацией Portaflow PF333

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      83687-21 до 19.11.2026

    • Производитель

      Micronics, Великобритания

    Назначение расходомера жидкости ультразвукового Portaflow PF333:

    Расходомер жидкости ультразвуковой Portaflow PF333 (далее – расходомер) предназначен для измерений объемного расхода и объема жидкости, протекающей по напорным трубопроводам.

    Описание расходомера жидкости ультразвукового Portaflow PF333:

    Принцип действия расходомера основан на время-импульсном методе определения разности времен прохождения ультразвуковых волн по направлению и против направления движения потока жидкости. Измеряемая разность времен пропорциональна скорости жидкости. По измеренной скорости потока и введенным параметрам трубопровода определяют объемный расход и объем жидкости.

    Расходомер состоит из одной или двух пар ультразвуковых преобразователей (далее – УП), в зависимости от модификации, соединительных кабелей и электронного блока (далее – ЭБ). УП являются накладными и устанавливаются на трубопровод с помощью специального быстросъемного приспособления. УП попеременно выполняют функции излучателя и приемника ультразвуковых волн. ЭБ формирует ультразвуковые импульсы для работы УП, обеспечивает прием и обработку сигнала, отображает на дисплее результаты измерений, передает измерительную информацию в виде токового 4-20 мА, частотно-импульсного сигналов.

  • Технические характеристики расходомера жидкости ультразвукового Portaflow PF333 HT:

    Параметр Portaflow PF333 Portaflow PF333 HT Portaflow PF333 HM Portaflow PF333 HM HT
    Диапазон измерений температуры, °С -20…+135 ˚С -20…+200 ˚С -20…+135 ˚С -20…+200 ˚С
    Диаметр условного прохода трубопровода Ду, мм 13 … 2000
    Диапазон измерений объемного расхода, м3/ч до 80000
    Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % при скорости потока от 0,1 до 0,25 включительно м/с - ±2,0
    при скорости потока от 0,25 до 10 включительно м/с - ±1,0
    при скорости потока от 10 до 20 м/с - ±1,0
    Напряжение питания постоянного тока от аккумуляторной батареи, В 6
    Степень защиты ЭБ по ГОСТ 14254-2015 IP54
    Степень защиты УП по ГОСТ 14254-2015 IP54, IP68*
    Габаритные размеры ЭБ (ВхШхД), мм, не более 50 х 168 х 264
    Масса ЭБ, кг, не более 1,5
    Средняя наработка на отказ, ч 27000
    Средний срок службы, лет 10
    Условия эксплуатации
    Температура поверхности трубопро- вода, ºС от -20 до +135
    Температура окружающей среды, ºС от -20 до +50
    от -20 до +200**
    Относительная влажность воздуха при 35 ºС, %, не более 95
    Атмосферное давление, кПа от 66 до 106,7

    * В зависимости от заказа.
    ** В зависимости от исполнения УП.

  • Комплект поставки Portaflow PF333 HТ

    № Наименование Portaflow PF333 Portaflow PF333 HT Portaflow PF333 HM Portaflow PF333 HM HT
    1 Расходомер Portaflow PF333 1 1 - -
    2 Расходомер Portaflow PF333 HM - - 1 1
    3 Датчики A-ST 1 1 1 1
    4 Датчики B-ST 1 1 1 1
    5 Датчики A-HT - 1 - 1
    6 Датчики B-HT - 1 - 1
    7 Блок питания 1 1 1 1
    8 Отрезок цепи 3,3 м 2 2 2 2
    9 Тестовый блок 1 1 1 1
    10 Кабель аналоговых выходов 2 м 1 1 1 1
    11 Кабель для подключения датчиков 2 2 2 2
    12 Датчик температуры PT100 (с хомутами 2 шт и термопастой 1 шт) - - 2 2
    13 Магнитный крепеж датчиков 1 1 1 1
    14 Разделительная линейка 1 1 1 1
    15 Смазка для датчиков 1 1 1 1
    16 Кейс IP68 1 1 1 1
    17 Руководство по эксплуатации 1 1 1 1
    18 Свидетельство о поверке 1 1 1 1

  • Модификации Portaflow PF333
