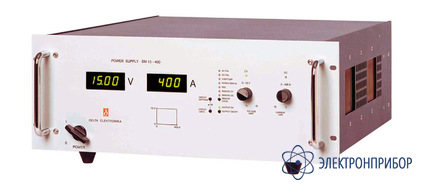

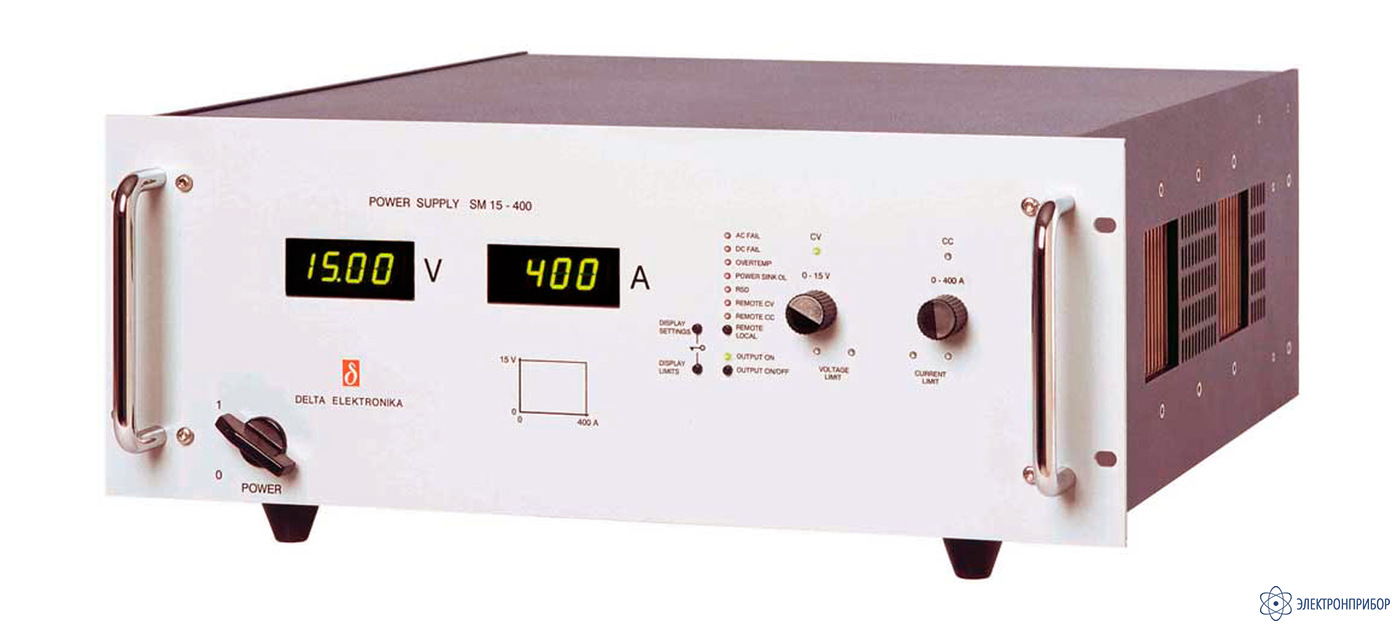

SM 15-400 — источник питания
Код товара: 53648-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
62237-15 до 12.10.2025
-
Производитель
Особенности источника питания SM 15-400:
- Максимальное напряжение 1 канал - 15 В;
- Максимальный ток 1 канал - 400 А;
- Разработан для длительной работы при полной нагрузке;
- Отличная динамическая реакция на изменения нагрузки;
- Защита от перегрузки и короткого замыкания;
- ЭМС превосходит требования CE: низкое излучение и высокая устойчивость;
- Низкий акустический шум: вентиляторы управляются по температуре;
- Доступны опции: высокоскоростное управление, интерфейсы, устройство задания последовательности, энкодеры, поглотители энергии и другие.
Функциональные возможности источника питания SM 15-400:
- Параллельное и последовательное включение в режиме ведущий/ведомый с равномерным распределением напряжения и тока;
- Допускается установка друг на друга; промежутков между блоками не требуется;
- Получение системы высокой мощности из нескольких устройств;
- Для установки в стойку 19" или для настольного использования (ножки включены в комплект поставки);
- Обратная связь по напряжению на нагрузке;
- Блокировка панели управления.
-
-
Технические характеристики источника питания SM 15-400:
Параметр Значение SM 15-400 SM 30-200 SM 45-140 SM 60-100 SM 70-90 SM 120-50 SM 300-20 SM 600-10 Выход Напряжение 0 - 15 В 0 - 30 В 0 - 45 В 0 - 60 В 0 - 70 В 0 - 120 В 0 - 300 В 0 - 600 В Ток 0 - 400 А 0 - 200 А 0 - 140 А 0 - 100 А 0 - 90 А 0 - 50 А 0 - 20 А 0 - 10 А Вход Переменное напряжение, 3 фазы, 48 – 62 Гц, для использования в сетях с номинальным линейным напряжением 380 В, 400 В, 415 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342-528 В 342 - 528 В Ток (400 В / 3-фазн., полная нагрузка) 10,2 А 10 А 10,3 А 10 А 10,4 А 9,9 А 10 А 10 А Коэффициент мощности, нагрузка 100%, 50% 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 Предохранители (медленные) 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT Входная мощность (Uвых=Iвых=0) 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт Входная мощность (Uвых=Uмакс; Iвых=0) 110 Вт 110 Вт 110 Вт 110 Вт 130 Вт 130 Вт 120 Вт 130 Вт КПД 400 В, 3-ф, 100% нагрузка 87% 89% 90% 89% 89% 89% 89% 89% Нестабильность (постоянное напряжение) По нагрузке 0 - 100% 2,5 мВ 5 мВ 5 мВ 5 мВ 5 мВ 8 мВ 15 мВ 20 мВ По входному напряжению 342 - 457 В
(внешнее измерение напряжения)0,2 мВ 0,5 мВ 1 мВ 2 мВ 2 мВ 2 мВ 3 мВ 4 мВ Нестабильность (постоянный ток) По нагрузке 0 - 100% 24 мА 12 мА 9 мА 6 мА 5 мА 3 мА 1,2 мА 1,0 мА По входному напряжению 342 - 457 В
(внутреннее измерение напряжения после прогрева)4 мА 2 мА 1,5 мА 1 мА 1 мА 0,5 мА 0,2 мА 0,2 мА Шумы и пульсации (постоянное напряжение) Действующее (полоса =300 кГц) 0,8 мВ 1 мВ 1,5 мВ 2 мВ 2 мВ 3 мВ 5 мВ 10 мВ Размах (полоса =20 МГц)
При 100% нагрузки8 мВ
-8 мВ
-10 мВ
-10 мВ
-10 мВ
-25 мВ
20 мВ50 мВ
30 мВ100 мВ
80 мВШумы и пульсации (постоянный ток) Действующее (полоса =300 кГц) 100 мА 20 мА 8 мА 3 мА 3 мА 3 мА 2 мА 2 мА Размах (полоса =20 МГц)
(пульсации постоянного тока при полной нагрузке)300 мА 60 мА 25 мА 10 мА 10 мА 10 мА 5 мА 5 мА Температурная нестабильность Постоянное напряжение, °С-1 35·10-6 Постоянный ток, °С-1 60·10-6 Нестабильность при длительной работе Постоянное напряжение 5·10-5 Постоянный ток 10·10-5 После прогрева 1 час в течение 8 час. tокр=25±1 °С, Uвх=400 В, внутреннее измерение для режима постоянного тока. Управление по аналоговым входам
Примечание: для SM 300-20 / SM 600-10 см. ниже в разделе ISO AMPПостоянное напряжение Постоянный ток Входы управления Диапазон входного сигнала 0 - 5 В 0 - 5 В Погрешность ± 0,2% ± 0,5% Смещение нуля -0,1 ... +1,3 мВ (на 5 В) 0 ... +2,2 мВ (на 5 В) Температурный коэффициент смещения нуля 10 мкВ / °C 50 мкВ / °C Входное сопротивление > 1 МОм > 1 МОм Выходы индикации Диапазон выхода 0 - 5 В 0 - 5 В Погрешность ± 0,2% ± 0,5% Смещение нуля -1 ... 0 мВ (на 5 В) -1,1 ... 0 мВ (на 5 В) Температурный коэффициент смещения нуля 3 мкВ / °C 60 мкВ / °C Выходное сопротивление 2 Ом / макс. 4 мА 2 Ом / макс. 4 мА ISO AMP Опция P154 для низковольтных моделей до 120 В. Cтандартно встроено в SM 300-20 и SM 600-10 Диапазон гальванически развязанного входа управления 0 - 5 В / 200 кОм или 0 - 10 В / 400 кОм.
Параметры см. в техническом описании ISO AMP на сайте производителя.Параметр Значение SM 15-400 SM 30-200 SM 45-140 SM 60-100 SM 70-90 SM 120-50 SM 300-20 SM 600-10 Опорное напряжение (На разъёме управления) Номинальное напряжение Vref 5,114 ± 15 мВ (Rвых = 2 Ом, макс. 4 мА) Температурный коэффициент 20·10-6 / °C +12 В выход (На разъёме управления) Номинальное напряжение Vo 12 В ± 0,2 В Максимальный ток Iмакс 0,2 А Выходное сопротивление Rвых 3 Ом Выходы состояния Режим постоянного тока СС–status 5 В = логический 1 (Rвых = 500 Ом) Режим ограничения по току или напряжению LIM– status 5 В = логический 1 (Rвых = 500 Ом) Перегрев OT–status 5 В = логический 1 (Rвых = 500 Ом) Перегрузка цепи потребления PSOL– status 5 В = логический 1 (Rвых = 500 Ом) Ошибка входного напряжения ACF–status 5 В = логический 1 (Rвых = 500 Ом) Ошибка выходного напряжения DCF– status 1) 5 В = логический 1 (Rвых = 500 Ом) Релейные выходы Ошибка входного напряжения AC-Fail замыкающий и размыкающий контакт Ошибка выходного напряжения DC-Fail 1) замыкающий и размыкающий контакт 1) выходное напряжение вышло за пределы ± 5% от установленного значения Дистанционное отключение с +5 В, 1 мА или контакт реле Блокировка Перемычка в разъёме на задней панели Индикаторы (передняя панель) Вольтметр, Амперметр, Ошибка входного и ошибка выходного напряжения, Перегрев, Перегрузка цепи потребления, Дистанционное отключение, Дистанционное управление – режим напряжения, режим тока, Выход подключен, Режим тока, Режим напряжения, Ограничение по току. Ограничение по напряжению. Органы управления (передняя панель) Выключатель питания, Ручки установки тока и напряжения, Ручки ограничения тока и напряжения, Кнопка индикации настроек и индикации предельных значений, Переключатель дистанционное/местное управление, Кнопка отключения выхода, Кнопка блокировки лицевой панели Скорость реакции на управление. Стандартная версия Время нарастания (10 - 90%)
Изменение выходного напряжения
- время, (нагрузка 100%)
- время, (нагрузка 10%)
0 →15 В
3,3 мс
1,3 мс
0 →30 В
6,4 мс
2,5 мс
0 → 45 В
2,7 мс
1,1 мс
0 → 60 В
5,4 мс
2,2 мс
0 → 70 В
6,8 мс
2,8 мс
0 → 120 В
5,1 мс
1,9 мс
0 → 300 В
8,5 мс
3,2 мс
0 → 600 В
12 мс
4,8 мсВремя спада (90 - 10%)
Изменение выходного напряжения
- время, (нагрузка 100%)
- время, (нагрузка 10%)
15 → 0 В
3,5 мс
34 мс
30 → 0 В
6,7 мс
67 мс
45 → 0 В
2,9 мс
32 мс
60 → 0 В
5,8 мс
59 мс
70 → 0 В
7,7 мс
77 мс
120 → 0 В
4,9 мс
52 мс
300 → 0 В
8,3 мс
83 мс
600 → 0 В
12 мс
120 мсСкорость реакции на управление. Высокоскоростная версия Опция P166 Опция P167 Опция P168 Опция P169 Опция P170 Опция P171 Опция P172 Опция P270 Время нарастания (10 - 90%)
Изменение выходного напряжения
- время, (нагрузка 100%)
- время, (нагрузка 10%)
0 → 15 В
0,40 мс
0,38 мс
0 → 30 В
0,41 мс
0,38 мс
0 → 45 В
0,53 мс
0,16 мс
0 → 60 В
0,44 мс
0,41 мс
0 → 70 В
0,62 мс
0,40 мс
0 → 120 В
0,57 мс
0,19 мс
0 → 300 В
1,1 мс
0,44 мс
0 → 600 В
1,9 мс
0,80 мсВремя спада (90 - 10%)
Изменение выходного напряжения
- время, (нагрузка 100%)
- время, (нагрузка 10%)
15 → 0 В
0,39 мс
1,5 мс
30 → 0 В
0,41 мс
3,6 мс
45 → 0 В
0,26 мс
10 мс
60 → 0 В
0,57 мс
5,6 мс
70 → 0 В
0,50 мс
6,2 мс
120 → 0 В
0,38 мс
4,2 мс
300 → 0 В
1,0 мс
10 мс
600 → 0 В
2,2 мс
20 мсПульсация при 100% нагрузке действ. / макс. значение 6/20 мВ 28/80 мВ 34/80 мВ 34/90 мВ 38/100 мВ 30/120 мВ 48/150 мВ 35/220 мВ Выходная ёмкость 1200 мкФ 800 мкФ 520 мкФ 330 мкФ 290 мкФ 73 мкФ 32 мкФ 19 мкФ Примечание: Все параметры, связанные со скоростью управления, – типичные и измерены при резистивной нагрузке. Время восстановления Трубка допуска по напряжению 60 мВ 50 мВ 100 мВ 100 мВ 100 мВ 0,5 В 1 В 1 В di/dt изменения нагрузки 5 А/мкс 2,5 А/мкс 1,8 А/мкс 1,3 А/мкс 1,7 А/мкс 1 А/мкс 0,25 А/мкс 0,125 А/мкс Выходное напряжение 13 В 25 В 40 В 55 В 65 В 110 В 280 В 560 В Время, при ступенчатом изменении нагрузки 50 - 100% 120 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс Максимальное отклонение 320 мВ 260 мВ 380 мВ 250 мВ 280 мВ 1 В 1,8 В 1,8 В Выходное сопротивление Постоянное напряжение, 0-1 кГц < 0,5 мОм < 1,2 мОм < 1,7 мОм < 1,5 мОм < 1,8 мОм < 11 мОм < 34 мОм < 70 мОм Постоянное напряжение, 1-100 кГц < 2,3 мОм < 5 мОм < 10 мОм < 12 мОм < 12 мОм < 90 мОм < 330 мОм < 700 мОм Переменная нагрузка Максимально допустимая переменная составляющая тока нагрузки:
- f > 1 кГц, действующее
- f < 1 кГц, максимальное
30 А
400 А
35 А
200 А
20 А
140 А
20 А
100 А
20 А
90 А
10 А
50 А
5 А
20 А
2,5 А
10 АИзоляция Вход / выход 3750 В (действующее значение,1 мин) Длина пути утечки 8 мм Вход / корпус 2500 В (действующее значение) Выход / корпус 600 В пост. тока (1200 В пост. тока для SM 300-20 и SM 600-10) Электромагнитная совместимость Безопасность cTUVus / EN 60950 / EN 61010 Стандарт на источники питания EN 61204-3
Испускание: жилые помещения, производственные помещения с малым энергопотреблением (CISPR22 класс B) Стойкость: промышленные помещенияОбщие требования к помехоиспусканию EN 61000-6-3, жилые помещения, производственные помещения с малым энергопотреблением (EN 55022 B) Общие требования по помехоустойчивости EN 61000-6-2, промышленные помещения Рабочая температура при полной нагрузке от -20 до +50°C снижение выходной мощности до 75% при 60°C Влажность максимальная 95% относительная влажность, без конденсации, до 40°C
максимальная 75% относительная влажность, без конденсации, до 50°CТемпература хранения от -40 до +85°C Тепловая защита В случае недостаточного охлаждения выход отключается Среднее время наработки между отказами 500 000 часов Время удержания Uвых. = 100%, Iвых. = 100% 11 мс 11 мс 11 мс 11 мс 13 мс 13 мс 12 мс 11 мс Uвых. = 85%, Iвых. = 100% 23 мс 23 мс 23 мс 24 мс 23 мс 24 мс 24 мс 23 мс Uвых. = 100%, Iвых. = 50% 33 мс 28 мс 27 мс 28 мс 30 мс 32 мс 28 мс 27 мс при входе 400 В перееменного тока Задержка при включении после включения сетевого питания 200 мс Пусковой бросок тока 20 А (электронное ограничение) Потеря фазы В случае потери фазы выход отключается Последовательное включение Максимальное общее напряжение 600 В 600 В 600 В 600 В 600 В 600 В 1200 В 1200 В Работа в режиме ведущий / ведомый да да да да да да да да Параллельное включение Нормальный без ограничения Работа в режиме ведущий / ведомый максимально 3 блока Обратная связь по напряжению Максимальное падение напряжения на один провод нагрузки 2 В Регулирование напряжения Диапазон 0 - 102% Регулирование тока Диапазон 0 - 102% Потенциометры и энкодеры Разрешение 15 бит Потенциометры и энкодеры Вид потенциометры энкодеры На панели управления с рукоятками стандартно стандартно разрешение 0,03% (10 оборотов) 10 или 64 оборота Подстройка отвёрткой Опция P001 (на передней панели) нет Энкодеры Опция P220 - Индикаторы Вид 3,5-разрядные Индикация напряжения 0 - 15,00 В 0 - 30,0 В 0 - 45,0 В 0 - 60,0 В 0 - 70,0 В 0 - 120,0 В 0 - 300 В 0 - 600 В Индикация тока 0 - 400 А 0 - 200 А 0 - 140,0 А 0 - 100,0 А 0 - 90,0 А 0 - 50,0 А 0 - 20,0 А 0 - 10,0 А Точность индикации реальных значений 0,5% + 2 е.м.р. Точность индикации настроек 2% + 2 е.м.р. е.м.р. = единица младшего разряда индикатора Общие характеристики Монтаж Допускается установка блоков друг на друга; поток воздуха должен направляться слева направо Входной разъем Винтовые клеммы для кабеля 2,5 - 4 мм2, 3-фазные + заземление (нейтраль не требуется) Выходные соединители Болты M12 Болты M10 Болты M10 Болты M10 Болты M10 Болты M8 Болты M8 Болты M8 Разъем управления 15-контактный разъём типа D-sub на задней панели (розетка) Охлаждение Вентилятор с низким уровнем шума; частота вращения вентилятора изменяется в зависимости от температуры внутреннего радиатора Уровень акустического шума прибл. 56 дБА при полной нагрузке, температура окружающего воздуха 25°C, расстояние 1 м,
прибл. 62 дБА при полной нагрузке, температура окружающего воздуха 50°C, расстояние 1 мНаправление воздушного потока слева направо Корпус степень защиты IP20 Размеры:
- за передней панелью (В x Ш x Г)
- передняя панель (В x Ш)177 x 443 x 500 мм
177 x 483 мм (19", 4 U)Масса 27 кг -
Комплект поставки SM 15-400
№ Наименование Количество 1 Источник питания SM 15-400 1 2 Диск CD-ROM с руководством по эксплуатации и программным обеспечением для управления источником питания 1 3 Методика поверки 1 4 Руководство по эксплуатации 1 -
