SM 500-CP90P324, SM500CP90P324, SM 500 CP 90 P 324, SM-500-CP-90-P-324,

SM 500-CP-90P324 — источник питания

Код товара: 53656
    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69539-17 до 04.12.2027

    • Производитель

      Delta Electronica, Нидерланды

    Назначение источника питания SM 500-CP-90P324:

    Источники питания SM 500-CP-90P324 предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения и силы постоянного тока.

    Описание источника питания SM 500-CP-90P324:

    Принцип действия источники питания SM 500-CP-90P324 основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схемы измерения и автоматического регулирования.

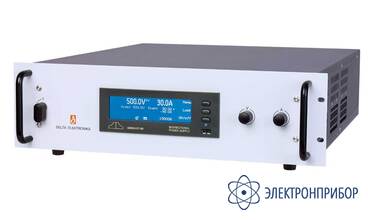

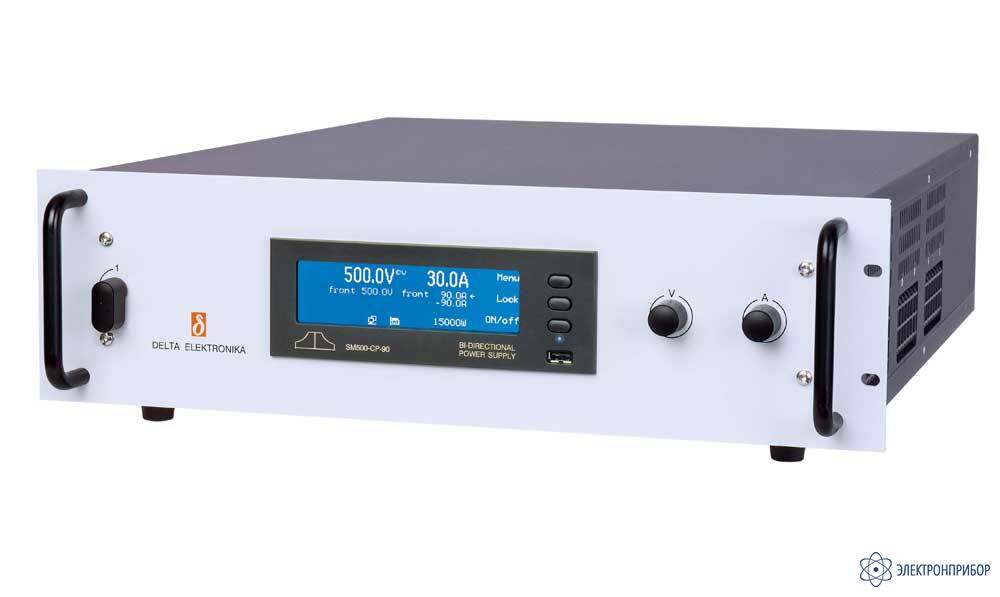

    Конструктивно источник питания выполнен в металлическом корпусе настольного исполнения, допускающих монтаж в приборную стойку.

    Источник питания SM 500-CP-90P324 представляет собой программируемый, регулируемый источник постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источника осуществляет встроенный микроконтроллер.

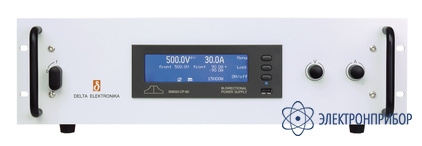

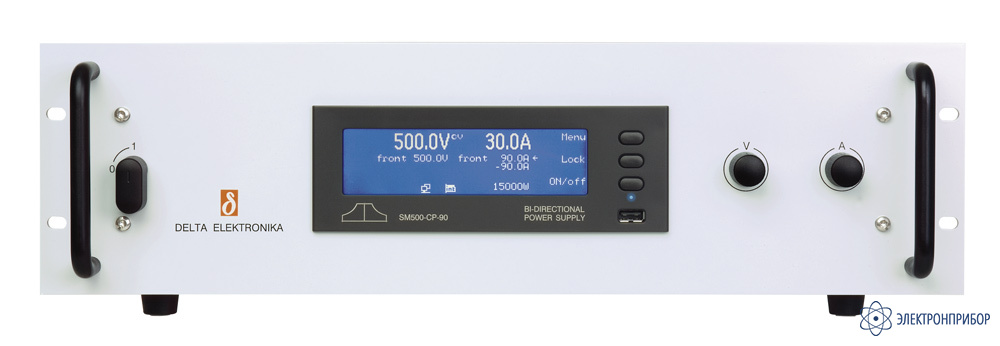

    На передней панели источника питания SM 500-CP-90P324 расположены: жидкокристаллические индикаторы, предназначенные для отображения режимов работы и параметров напряжения и силы постоянного тока на выходе в цифровом виде; светодиодный индикатор состояния источника; поворотный выключатель сетевого питания; поворотные регуляторы уровня напряжения и силы тока на выходе.

    На задней панели источника питания расположены: разъем питания от сети переменного тока; выходные клеммы положительной и отрицательной полярности; разъемы интерфейсов управления USB, LAN; разъемы аналогового интерфейса, интерфейсов RS-232, RS-485, RS-422, USB (в зависимости от установленных опций).

    Источник питания оснащен цифровым измерителем напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.

    Источник питания SM 500-CP-90P324 обладает низкими значениями нестабильности при изменении напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

    Источник питания может SM 500-CP-90P324 комплектоваться дополнительными опциями (встраиваемыми модулями), расширяющими функциональные возможности источника питания.

    Особенности источника питания SM 500-CP-90P324:

    • Двунаправленный источник питания – может работать в режиме источника 15кВт и потребления мощности 15кВт;
    • Гибкий выход с характеристикой постоянной мощности;
    • Технология возврата энергии: источник потребляет энергию и отдаёт её в электрическую сеть;
    • Разработан для длительной работы при полной нагрузке;
    • Отличная динамическая реакция на изменения нагрузки, цифровое управление с возможностью адаптации под тип нагрузки;
    • Очень низкий нагрев, благодаря высокому КПД более 95%;
    • Защита от перегрузки и короткого замыкания.

    Функциональные возможности источника питания SM 500-CP-90P324:

    • Работа в широком диапазоне входных напряжений трёхфазной сети;
    • WEB интерфейс и Ethernet интерфейс – встроены по умолчанию;
    • ЭМС превосходит требования CE: низкое излучение и высокая устойчивость;
    • Низкий акустический шум: вентиляторы управляются по температуре;
    • Надёжные энкодеры в ручках настройки напряжения и тока, а также для работы в меню;
    • Опциональные интерфейсы устанавливаются по принципу «plug-and-play»;
    • Интерфейс USB для обмена настройками;
    • Большой дисплей на лицевой панели, настройки через меню.
  • Технические характеристики источника питания SM 500-CP-90P324:

    Параметр Значение
    Выход
    Напряжение 0 - 500 В
    Ток -90 - 90 А
    Вход
    Переменное напряжение, 3 фазы, 48 – 62 Гц 342-528 В
    Номинальный диапазон напряжения 380-480 В
    Номинальная частота 50 / 60 Гц
    Номинальный ток 27 А (максимальный)
    Коэффициент мощности:
    - 15кВт
    - 7,5 кВт

    0,996
    0,988
    Предохранители (медленные) 30 AT
    Входная мощность (Uвых=Iвых=0) 96 Вт
    Входная мощность (Uвых=Uмакс; Iвых=0) 180 Вт
    КПД
    В режимах: источника и потребления энергии
    Вход 400 В, 3ф:
    - 15 кВт,167 В, 90 А
    - 15 кВт, 500 В,30 А


    95%
    96%
    Нестабильность (постоянное напряжение)
    По нагрузке 0 - 100% 2 мВ
    По входному напряжению 342 - 457 В
    (внешнее измерение напряжения)
    <1 мВ
    Нестабильность (постоянный ток)
    По нагрузке 0 - 100% 8 мА
    По входному напряжению 342 - 457 В
    (внутреннее измерение напряжения после прогрева)
    1 мА
    Шумы и пульсации
    Режим источника 167 В / 90 А
    (постоянное напряжение)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)

    (постоянный ток)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)


    10 мВ
    55 мВ


    45 мА
    200 мА
    Режим источника 500 В / 30 А
    (постоянное напряжение)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)

    (постоянный ток)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)


    20 мВ
    90 мВ


    45 мА
    200 мА
    Режим потребления 167 В / 90 А
    (постоянное напряжение)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)

    (постоянный ток)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)


    7 мВ
    35 мВ


    45 мА
    200 мА
    Режим потребления 500 В / 30 А
    (постоянное напряжение)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)

    (постоянный ток)
    - Действующее (полоса =300 кГц)
    - Размах (полоса =20 МГц)


    10 мВ
    50 мВ


    90 мА
    320 мА
    (пульсации постоянного тока при полной нагрузке)
    Температурная нестабильность
    Постоянное напряжение, °С-1 20·106
    Постоянный ток, °С-1 50·106
    Нестабильность при длительной работе
    Постоянное напряжение 50·10-6
    Постоянный ток 80·10-6
    После прогрева 1 час в течение 8 час. tокр=25±1 °С, Uвх=400 В, внутреннее измерение для режима постоянного тока.
    Скорость реакции на управление. Стандартная версия
    Время нарастания (10 - 90%)
    Изменение выходного напряжения
    - время, (нагрузка 15 кВт)
    - время, (нагрузка 1500 Вт)

    Изменение выходного напряжения
    - время, (нагрузка 15 кВт)
    - время, (нагрузка 1500 Вт)

    0 → 167 В
    1,5 мс
    1 мс

    0 → 500 В
    4,5 мс
    3,5 мс
    Время спада (90 - 10%)
    Изменение выходного напряжения
    - время, (нагрузка 15 кВт)
    - время, (нагрузка 1500 Вт)

    Изменение выходного напряжения
    - время, (нагрузка 15 кВт)
    - время, (нагрузка 1500 Вт)

    Выходная ёмкость
    X – ёмкость (типовая)
    Y – ёмкость (типовая)

    167 → 0 В
    0,8 мс
    0,9 мс

    500 → 0 В
    2,5 мс
    3,5 мс


    560 мкФ
    145 нФ
    Примечание: Все указанные параметры, связанные со скоростью управления, – типичные и измерены при резистивной нагрузке.
    Скорость реакции на управление. Высокоскоростная версия (в разработке)
    Время нарастания (10 - 90%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    Пульсация при полной нагрузке действующее / размах
    Выходная ёмкость










    Время спада (90 - 10%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)







    Время восстановления
    Время восстановления (выходное напряжение) 167 В, изменение выходного тока 45→ 90 А 500 В, изменение выходного тока 15→ 30 А
    Трубка допуска по напряжению 500 мВ 500 мВ
    di/dt изменения нагрузки 1,5 А/мкс 0,5 А/мкс
    Выходное напряжение 560 В 500 В
    Время, при ступенчатом изменении нагрузки 50 - 100% 100 мкс 150 мкс
    Максимальное отклонение 2,8 В 1 В
    Переменная нагрузка
    Максимально допустимая переменная составляющая тока нагрузки:
    - f > 1 кГц, действующее
    - f < 1 кГц, максимальное


    Изоляция
    Вход / выход 3750 В (действующее значение,1 мин)
    Длина пути утечки 8 мм
    Вход / корпус 2500 В (действующее значение)
    Выход / корпус 1000 В пост. тока
    Электромагнитная совместимость
    Безопасность EN 60950 / EN 61010
    Общие требования к помехоиспусканию EN 61000-6-3, жилые помещения, производственные помещения с малым энергопотреблением (EN 55022 B)
    Общие требования по помехоустойчивости EN 61000-6-2, промышленные помещения
    Рабочая температура при полной нагрузке от -20 до +50°C снижение выходной мощности до 75% при 60°C
    Влажность максимальная 95% относительная влажность, без конденсации, до 40°C
    максимальная 75% относительная влажность, без конденсации, до 50°C
    Температура хранения от -40 до +85°C
    Тепловая защита В случае недостаточного охлаждения выход отключается
    Среднее время наработки между отказами 500 000 часов
    Время удержания
    Uвых. = 100%, Pвых. = 15 кВт
    Uвых. =100%, Pвых. = 15 кВт
    Uвых. = 100%, Pвых. = 15 кВт
    при входе 400 В перееменного тока
    Задержка при включении после включения сетевого питания 2,5 с
    Пусковой бросок тока 23 А
    Последовательное включение
    Максимальное общее напряжение 1000 В
    Работа в режиме ведущий / ведомый интерфейс ведущий/ведомый в разработке
    Параллельное включение
    Нормальный интерфейс ведущий/ведомый в разработке
    Работа в режиме ведущий / ведомый
    Обратная связь по напряжению
    Максимальное падение напряжения на один провод нагрузки 1 В (возможна установка до 10 В)
    Регулирование напряжения
    Диапазон (лимиты) 0 - 101%
    Регулирование тока
    Диапазон (лимиты) 0 - 101%
    Регулирование мощности
    Диапазон (лимиты) 0 - 102%
    Потенциометры и энкодеры
    Разрешение 15 бит
    Потенциометры и энкодеры
    Разрешение 15 бит
    Индикаторы
    Вид 4-разрядные
    Индикация напряжения 0 - 500,0 В
    Индикация тока -90 - 90,0 А
    Индикация мощности -15000 - 15000 Вт
    Точность индикации реальных значений 0,2% + 2 е.м.р.
    е.м.р. = единица младшего разряда индикатора
    Общие характеристики
    Монтаж Допускается установка блоков друг на друга; поток воздуха – слева направо
    Входной разъем Винтовые клеммы для провода 4 мм2, 3-фазные + заземление (нейтраль не требуется), CON A
    Выходные соединители Болты M8, CON B1 и CON B2
    Разъем управления RJ45 для Ethernet (LAN) на задней панели
    Блокировка Клеммы на задней панели
    Охлаждение Вентилятор с низким уровнем шума; частота вращения вентилятора изменяется в зависимости от температуры внутреннего радиатора
    Уровень акустического шума … дБА при полной нагрузке, температура окружающего воздуха 25°C, расстояние 1 м
    … дБА при полной нагрузке, температура окружающего воздуха 50°C, расстояние 1 м
    Направление воздушного потока слева направо
    Корпус степень защиты IP20
    Размеры:
    - за передней панелью (В x Ш x Г)
    - передняя панель (В x Ш)
    128 x 448 x 591 мм
    132 x 483 мм (19’’, 3U)
    Масса 27 кг
  • Комплект поставки SM 500-CP-90P324

    Наименование Количество
    1 Источник питания SM 500-CP-90P324 1
    2 Методика поверки 1
    3 Руководство по эксплуатации 1
