ПУЛЬСАР-2.2 ДБС — дефектоскоп буронабивных свай

Описание дефектоскопа буронабивных свай ПУЛЬСАР-2.2 ДБС:

Заложение свайных фундаментов происходит на начальном этапе строительства объекта, но производственный брак на данном этапе может значительно повлиять на прочностные, эксплуатационные характеристики конструкции, заметно понизив её надёжность. Цена пропущенных дефектов здесь очень велика, вне зависимости от того, идет речь об инъекционных или буронабивных сваях, изготавливаемых непосредственно при обустройстве свайных полей. Чтобы избежать подобных проблем был разработан прибор диагностики свай для максимально точной проверки целостности конструкции, работающий в ультразвуковом диапазоне.

В отличие от дефектоскопии с применением акустико-волновых методов здесь в качестве инструмента для измерений используют ультразвук. Это более трудоёмкий по сравнению с волновым метод, т.к. необходимо на этапе изготовления фундаментов закладывать в конструкцию дополнительные элементы в виде полых труб. Но полученные результаты проще интерпретировать, они имеют более высокий уровень детализации. Для проведения измерений в сваях используют высокочувствительные датчики, а для лучшего прохождения сигнала от них через трубы в тело сваи используют воду. Информацию с датчиков считывают прибором, при этом получаемые данные прибор оперативно обрабатывает и выводит на экран в виде готового решения, что значительно ускоряет процесс замеров и позволяет обслуживать прибор силами всего одного операторов. Затем накопленные данные можно передать на ПК.

Дефектоскоп ПУЛЬСАР-2.2 ДБС позволяет с высоким уровнем точности производить оперативное измерение показателей прочности и целостности обследуемых свай, обеспечивая быстрое выявление дефектов и локализацию их в теле сваи. Он также позволяет выявлять включение в свайную конструкцию посторонних частиц, не предусмотренных конструкцией (например, грунта). Помимо этого использование данного прибора дает возможность моделировать пространственное положение дефектов в сваи, оценивая их влияние на конечную конструкцию.

Дефектоскоп ПУЛЬСАР-2.2 ДБС представляет собой профессиональное оборудование высокой точности, обеспечивающее эффективный контроль сплошности свай. Его используют в полевых условиях, обеспечивая высокую скорость и точность получения данных об измеряемом объекте.

Назначение дефектоскопа буронабивных свай ПУЛЬСАР-2.2 ДБС:

• Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в том числе в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой;
• Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105.

Основные функции дефектоскопа буронабивных свай ПУЛЬСАР-2.2 ДБС:

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи;
• Измерение положения преобразователей в каналах по поверхности сваи;
• Формирование результата по автоматически выполняемой серии из 5 измерений;
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов);
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи;
• Стандартное использование прибора ПУЛЬСАР-2.2:
  • вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
  • возможность ввода до 30 градуировочных характеристик пользователя;
  • определение глубины трещин по Российскому и Английскому методам;
  • вычисление плотности, модуля упругости и звукового индекса материалов;
  • сервисная компьютерная программа, USB интерфейс;
• Русский и английский язык меню и текстовых сообщений.

Особенности дефектоскопа буронабивных свай ПУЛЬСАР-2.2 ДБС:

• Завершенность и компактность системы контроля свай и фундаментов;
• Водостойкие (IP68) преобразователи УЗК с разъемами фирмы FISCHER для контроля свай с системой защиты от случайного падения в измерительный канал;

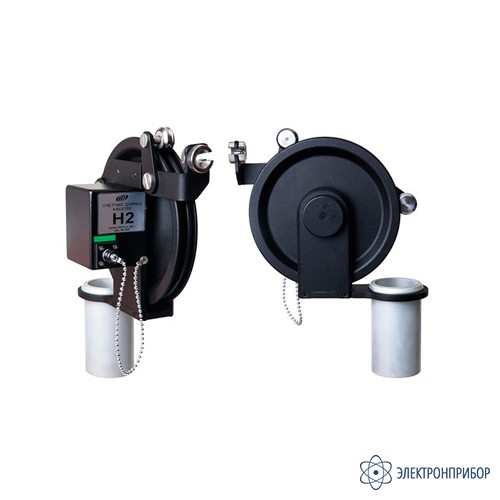

• Инкрементные датчики положения преобразователей в каналах (энкодеры);

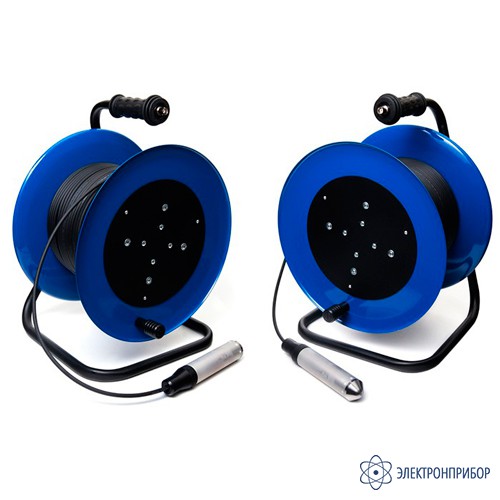

• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля;
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2;
• Автоматическая стабилизация положения метки первого вступления;
• Визуализация принимаемых А-сигналов с режимом осциллографа;
• Оперативная оценка качества буронабивных свай;

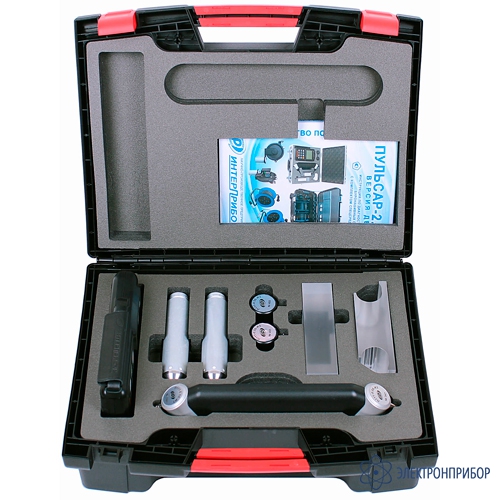

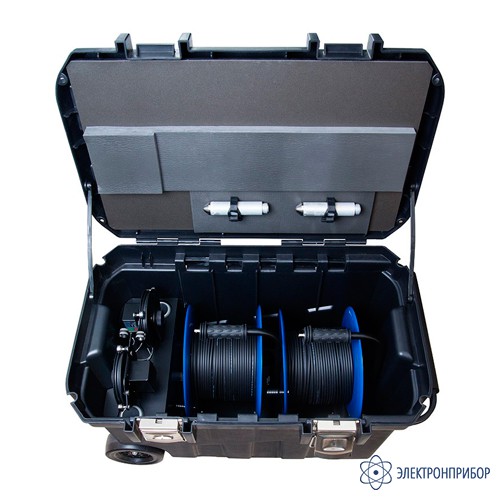

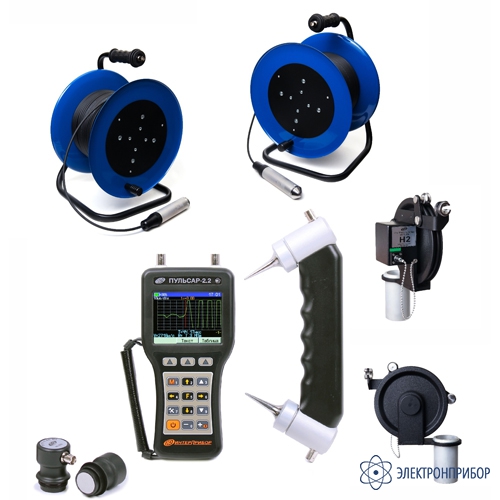

• Транспортировочный бокс габаритами 768х490х476 мм для комплекта ДБС (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора ПУЛЬСАР-2.2.

Специализированная сервисная компьютерная программа:

• Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте);
• Формирование отсчета об испытании сваи;
• Экспорт считанного массива в Excel, текстовый формат и другие приложения.
