АКИП 7302, АКИП7302

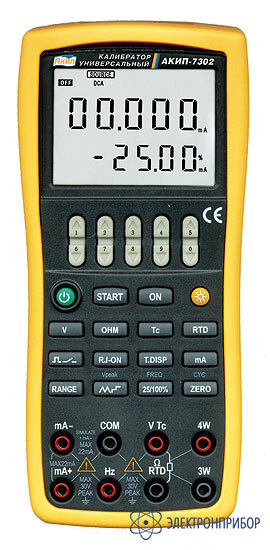

АКИП-7302 — калибратор промышленных процессов
Код товара: 23781-
в наличии
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
74162-19 до 26.02.2029
-
Производитель
Сертификаты
Особенности калибратора промышленных процессов АКИП-7302:
- Базовая модель АКИП-7301 — многофункциональный измеритель и имитатор сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры; два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей).
- Модификации: АКИП-7302 имеет только режим имитатора (источник сигналов), АКИП-7303 – измеритель и имитатор термопар и термосопротивлений, АКИП-7304 – измеритель и имитатор постоянного напряжения и токовой петли.
- Основные измерительные и выходные функции: постоянное напряжение, постоянный ток, сопротивление, частота, термопара, термосопротивление, напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением.
- Функция измерения давления: 32 типа опциональных модулей давления (АКИП-7301, АКИП-7304).
- Базовая погрешность 0,02%.
- Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов).
- Возможность измерения сопротивления по 2-х и 3-х проводной схеме.
- Малогабаритный, высокоточный, легкоуправляемый.
Описание калибратора промышленных процессов АКИП-7302:
Старшая модель серии АКИП-7301 представляет собой универсальный, легкий в использовании, многофункциональный калибратор промышленных процессов. Это портативное устройство, позволяющее тестировать и калибровать практически любые устройства непосредственно в местах их установки (поверка вторичной аппаратуры). Это идеальное решение для специалистов, нуждающихся в многофункциональных устройствах измерения и генерирования сигналов, но не претендующих на автоматическое документирование работ или возможность подключения к компьютеру.
АКИП-7301 позволяет моделировать, генерировать и измерять целый ряд параметров, включая напряжение, ток, сопротивление, частоту и давление в диапазоне 2,5 кПа …70 МПа (с любым из 32-х прецизионных модулей давления АРМ), а также тестировать и калибровать терморезисторы и термопары. Особенностью калибратора является то, что в отличие от многих аналогов своего ценового диапазона, он имеет режим имитации сигнала расходомера (прувера), проходного счетчика – импульсных посылок с заданной частотой и количеством импульсов, а также соответствующих стартовых и стоповых импульсов.
АКИП-7301 позволяет одновременно просматривать входные (гнезда «Измерение») и выходные значения параметров («Источник»). Быстрая диагностика и проверка линейности параметров возможна с помощью встроенной функции изменения с шагом 25% (по току). Диагностика облегчается генерированием сигнала с автоматическим линейным (пилообразным) изменением и шагом.
АКИП-7302 в отличие от АКИП-7301 только выдают выходные значения параметров (только функция калибратора «Источник»).
Обладая широким функциональным диапазоном, приборы серии сохраняют простой и интуитивно понятный пользовательский интерфейс. Калибраторы оснащены дисплеем с подсветкой, что обеспечивает возможность работы в условиях плохой освещенности. С учетом разрядности индикатора и размера символов это значительно облегчает считывание результатов.
Форма корпуса обеспечивает удобное размещение калибратора в руке, а съемный полиуретановый кожух, надежно защищает прибор от повреждений, в том числе от попадания капель. Имеется откидная подставка для устойчивого наклонного размещения на рабочей поверхности.
-
-
Сравнительная таблица возможностей калибраторов серии АКИП-710х:
Функция "Измерения" Входной режим АКИП-7301 АКИП-7302 АКИП-7303 АКИП-7304 Постоянное напряжение (DCV) + - + + Переменное напряжение / 40-500 ГЦ (ACV) - - - - Постоянны ток (DCA) + - - + Переменный ток / 40-500 ГЦ (ACA) - - - - Частота (FREQ) + - - + Сопротивление (CONT, OHM) + - + - Кэффициент заполнения (%) - - - - Тест диодов (OHM) - - - - Измерение температуры с помощью термопар (R, S, K, E, J, T, N, B) + - + - Измерение температуры с помощью термосопротивления* + - + - Измерение давления с помощью модулей давления (32 типа опций) + - - + Функция "Калибратор" (Источник) Выходной режим АКИП-7301 АКИП-7302 АКИП-7303 АКИП-7304 Постоянное напряжение + + + + Постоянный ток + + - + Частота + + - + Импульсы + + - + Переключатель(Коммутатор) + + - - Сопротивление + + + - Имитация статической хар-ки термопар (R, S, K, E, J, T, N, B) + + + - Имитация статической характестики термосопротивления* + + + - Имитация статической характестики модулей давления (32 типа модулей) + + - - Петля (24 В при максимальном токе 25 мА) + + - + * - для АКИП-7301 / АКИП-7302 - термосопротивления Pt100, Pt1000, Cu50; для АКИП-2201 - Pt100, Cu50 Технические характеристики калибратора АКИП-7302:
Функция "Измерения" Режим Предел Диапазон измерений Разрешение Погрешность Постоянное напряжение 50 мВ -5 мВ...55 мВ 1 мкВ 0,02 %+10 емр* 500 мВ -10 мВ...550 мВ 10 мкВ 0,02 %+2 емр 5 В -0,1 В...5,5 В 0,1 мВ 0,02 %+5 емр 50 В 0 В...55 В 10 мВ 0,02 %+5 емр Постоянный ток 50 мА - 5 мА...50 мА 1 мкА 0,02 %+2 емр Частота 100 Гц 2...110 Гц 0,1 Гц 0,02 % 1 кГц 0,1...1,1 кГц 1 Гц 10 кГц 0,1...11 кГц 0,1 кГц Сопротивление 500 Ом 0 Ом...550 Ом 0,01 Ом 0,02 %+0,1 Ом 5 кОм 0 кОм...5,50 кОм 0,1 Ом 0,02 %+0,5 Ом Измерение температуры с помощью термопар R -40...1760 °С 1 °С 2,0 °С S -20...1760 °С 2,0 °С K -200,0...1370,0 °С 0,1 °С 1,2 °С E -200,0...1000,0 °С 1,5 °С J -200,0...1200,0 °С 1,0 °С T -200,0...400,0 °С 1,0 °С N -200,0...1300,0 °С 1,5 °С B 400...1800 °С 1 °С 2 °С Измерение температуры с помощью термосопротивления Pt100 -200,0...850,0 °С 0,1 °С 0,8 °С Pt200 -200,0…630 °С 1,0 °С Pt500 -200,0…630 °С 1,0 °С Pt1000 -200...630 °С 1,0 °С Cu50 -50,0...150,0 °С 0,7 °С Измерение давления с помощью модулей сопротивления 32 типа модулей серии АРМ 2,5 кПа...70 МПа 5 разрядов 0,025...0,05 % Функция калибратора "Источник сигналов" Выходной режим Предел Диапазон измерений Разрешение Погрешность Постоянное напряжение 100 мВ -10 мВ...110 мВ 1 мкВ 0,02 %+10 емр 1 В -0,1 В...1,1 В 10 мкВ 0,02 %+10 емр 10 В -1 В...11 В 0,1 мВ 0,02 %+10 емр Постоянный ток 20 мА 0...22 мА 1 мкА 0,02 %+3 емр Частота 100 Гц 2...110 Гц 0,1 Гц ±2 емр 1 кГц 0,1...1,1 кГц 1 Гц 10 кГц 0,1...11 кГц 0,1 кГц 100 кГц 1 кГц. ..110 кГц 1 кГц Импульсы 100 Гц 10...10000 импульсов 1 имп ±2 емр 1 кГц 10 кГц 100 кГц Переключатель
(коммутатор)100 Гц 0,1 Гц ±2 емр 1 кГц 1 Гц 10 кГц 0,1 кГц 100 кГц 1 кГц Сопротивление 400 Ом 0 Ом...400 Ом 0,01 Ом 0,02 %+0,1 Ом 4 кОм 0 кОм...4 кОм 0,1 Ом 0,02 %+1 Ом 40 кОм 0...40 кОм 1 Ом 0,1 %+10 Ом Имитация статической характеристики термопары R -40...1760 °С 1 °С 2,0 °С S -20...1760 °С K -200,0...1370,0 °С 0,1 °С 0,9 °С E -200,0...1000,0 °С 0,6 °С J -200,0...1200,0 °С 0,7 °С T -200,0 .400,0 °С 0,6 °С N -200,0.1300,0 °С 1 °С B 400...1820 °С 1 °С 2 °С Имитация статической характеристики термосопротивления Pt100 -200,0...850,0 °С 0,1 °С 0,8 °С Pt200 -200,0…630 °С 1,0 °С Pt500 -200...630 °С 0,7 °С Pt1000 -200,0…630 °С 0,7 °С Cu50 -50,0...150,0 °С 0,6 °С Имитация статической характеристики модулей давления 32 типа модулей серии АРМ 2,5 кПа...70 МПа 5 разрядов 0,025...0,05 % Петля (режим питания петли от внутреннего источника) 24 В при максимальном токе 25 мА 10 % емр - единица младшего разряда Общие характеристики Параметр Значение Питание 6 В Условия эксплуатации 0…50 °С (≤80 %) Условия хранения -10…55 °С (≤90 %) Исполнение МЭК 61010; максимальное напряжение вход - до 600 Впик; выход – до 30 В (постоянное) Время самопрогрева 10 минут Дисплей ЖКИ 68 х 36 мм (2-х строчный) Подсветка Есть (с регулировкой 0...9000 с) Габариты 205 х 95 х 42 мм Масса 500 г * емр – единиц младшего разряда.
-
Комплект поставки АКИП-7302
№ Наименование Количество 1 Калибратор промышленных процессов АКИП-7302 1 2 Измерительные провода (красный и черный), комплект 2 3 Зажимы типа крокодил 2 4 Предохранитель 2 5 Батарея тип ААА 4 6 Сумка-чехол 1 7 Съемный защитный чехол 1 8 Инструкция по эксплуатации 1 -
