Портативные калибраторы электрических сигналов

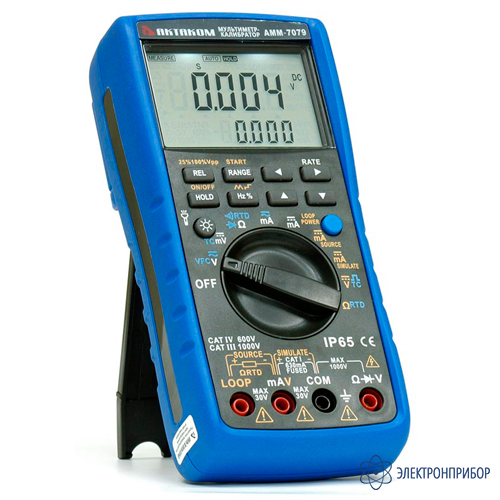

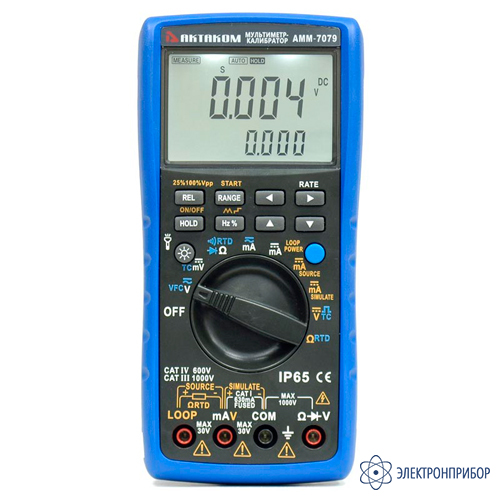

АММ-7079 — мультиметр-калибратор процессов
Код товара: 75461-
2-3 дня
-
Гарантия
1 год
-
Производитель
Назначение мультиметра-калибратора процессов АММ-7079:
Мультиметр-калибратор процессов АММ-7079 позволяет измерять широкий круг величин: постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, частоту, а также проводить тестирование диодов и осуществлять прозвонку цепи. Кроме того, АММ-7079 способен измерять температуру с помощью выносных термопар типов S, B, E, K, J, T, N, а также термоспротивлений типа PT100, PT1000 и Cu50.
В качестве калибратора, АММ-7079 способен формировать сигналы высокоточных значений постоянного напряжения и тока, сопротивления, частоты, температуры для калибровки термопар и термосопротивлений с возможностью компенсации холодного спая. Также, АММ-7079 имеет встроенный преобразователь-генератор токовой петли.
Особенности мультиметра-калибратора процессов АММ-7079:
- двойной ЖК-дисплей высокого разрешения: 4 разряда — измерение, 5 разрядов — источник сигнала;
- две скорости измерения (быстрая — 20 измерений в секунду, медленная — 5 измерений в секунду);
- TrueRMS измерение;
- частотный диапазон AC — 20 Гц...1 кГц, VFC — 20 Гц...200 Гц;
- встроенный фильтр низких частот VFC;
- питание петли 24 В в режиме источника сигнала (воспроизведения);
- имитация трансмиттера (преобразователя) в диапазоне 0…-33 мA;
- режим пошагового изменения постоянного тока на выходе;
- режим относительных измерений;
- функция удержания показаний;
- настраиваемое время автоматического отключения прибора;
- контрастная подсветка;
- индикатор разряда батареи;
- рабочая температура 0°С…40°С;
- категория влагозащиты IP65;
- категория электробезопасности 600V CAT. IV, 1000V CAT. III;
- питание: 3х1,5 В (LR6);
- габаритные размеры: 185х90х54 мм;
- масса: около 500 г.
-
-
Технические характеристики мультиметра-калибратора процессов АММ-7079:
Параметры Диапазон Измеряемое значение Разрешение Погрешность Примечение Функция мультиметра Постоянное напряжение 60 мВ -60,00 мВ…60,00 мВ 0,01 мВ ±(0,2% + 4 е.м.р.) Импеданс (для диапазонов 6 В/60 В/600 В/1000 В:
10 МОм (номинально), <100 пФ;
Импеданс (для диапазонов 60 мВ/600 мВ:
2,5 ГОм (номинально);
Коэффициент подавления синфазных помех: > 80 дБ;
Коэффициент подавления в последовательном режиме > 40 дБ60 мВ -600,0 мВ…600,0 мВ 0,1 мВ 6 В -6,000 В…6,000 В 0,001 В 60 В -60,00 В…60,00 В 0,01 В 600 В -600,0 В…600,0 В 0,1 В 1000 В -1000 В…1000 В 1 В Переменное напряжение
(частота от 20 до 1000 Гц)6 В 0 …6,000 В 0,001 В ±(0,5% + 40 е.м.р.) (<400 Гц)
±(5% + 40 е.м.р.) (>400 Гц)Импеданс: 10 МОм (номинально), <100 пФ
Коэффициент подавления в последовательном режиме > 60 дБ60 В 0 …60,00 В 0,01 В ±(0,5% + 4 е.м.р.) 600 В 0 …600,0 В 0,1 В Переменное напряжение (VFC)
(частота от 20 до 200 Гц)600 В 0 …600,0 В 0,1 В ±(4,0% + 10 е.м.р.) Импеданс: 10 МОм (номинально), <100 пФ
Коэффициент подавления в последовательном режиме > 60 дБПостоянный ток 60 мА -60,00 мА…60,00 мА 0,01 мА ±(0,2% + 4 е.м.р.) Защита от перегрузки: предохранитель 630 мA, 250 В;
Импеданс при измерении: 1 Ом600 мА -600,0 мА…600,0 мА 0,1 мА Переменный ток
(частота от 20 до 1000 Гц)60 мА 0…60,00 мА 0,01 мА ±(0,5% + 10 е.м.р.) Защита от перегрузки: предохранитель 630 мA, 250 В;
Импеданс при измерении: 1 Ом600 мА 0 …600,0 мА 0,1 мА Сопротивление 600 Ом 0…600 Ом 0,1 Ом ±(0,2% + 4 е.м.р.) Напряжение разомкнутой цепи 2,5 В;
Сопротивление направляющего вывода не учитывается в приведённых величинах погрешностей;
Ток КЗ (типичное значение): 0,8 мА (600 Ом); 0,2 мА (6 кОм); 20 мкА (60 кОм); 2 мкА (600 кОм); 0,2 мкА (6 МОм); <0,1 мкА (60 МОм)6 кОм 0…6,000 кОм 0,001 кОм 60 кОм 0…60,00 кОм 0,01 кОм 600 кОм 0…600,0 кОм 0,1 кОм ±(0,5% + 4 е.м.р.) 6 МОм 0…6,000 МОм 0,001 МОм ±(1,0% + 4 е.м.р.) 60 МОм 0…60,00 МОм 0,01 МОм ±(2,0% + 4 е.м.р.) Частота 10 Гц 0…9,9999 Гц 0,0001 Гц ±(0,02% + 4 е.м.р.) При значениях частоты ниже 3 Гц на экране может отображаться нулевое значение 100 Гц 0…99,999 Гц 0,001 Гц 1000 Гц 0…999,99 Гц 0,01 Гц 10 кГц 0…5,0000 кГц 0,0001 кГц Коэффициент заполнения 10% ~ 90% 0,1% ±1% - Тест диодов 2 В 0,0001 В ±(1,0% + 10 е.м.р.) Напряжение разомкнутой цепи: <3,5 В;
Ток короткого замыкания: <0,2 мA (типичное значение)Прозвонка 600 Ом 0,1 Ом Непрерывный звуковой сигнал при сопротивлении < 50 Ом;
Напряжение разомкнутой цепи <1 В;
Ток короткого замыкания 0,8 мAПараметры Тип Измеряемое значение Разрешение Погрешность Примечение Температура (термопары) R 0°С…1760°С 1 °С ±(0,5% + 3°С) (≤100°С)
±(0,5% + 2°С) (>100°С)С использованием температурной шкалы ITS-90;
Погрешность не включает ошибку из-за компенсации температуры холодного спая;
Диапазон компенсации температуры холодного спая термопар составляет + 2°СS 0°С…1760°С B 600°С…1800°С K -200°С…1350°С ±(0,5% + 2°С) (≤-100°С)
±(0,5% + 1°С) (>-100°С)E -200 °С…700 °С J -200°С…950°С T -200°С…400°С N -200 °С…1300 °С Температура (термосопротивление) Cu50 -50°С…150°С 0,1 °С ±(0,5% + 3°С) С использованием температурной шкалы Pt 100-385;
Сопротивление подключенного провода не учитываетсяPT100 -200°С…850°С PT1000 -200°С…800 °С Функция калибратора (источника и имитатора сигнала) Параметры Диапазон Измеряемое значение Разрешение Погрешность Примечение Постоянное напряжение 100 мВ -10,00 мВ...110,0 мВ 0,01 мВ ±(0,2% + 4 е.м.р.) Максимальный выходной ток:
0,5 мА на диапазоне 100 мВ;
2 мА на диапазоне 1000 мВ;
5 мА на диапазоне 10 В1000 мВ -100,0 мВ...1100,0 мВ 0,1 мВ 10 В -1,000 В...11,000 В 0,001 В Постоянный ток 30 мА 0,000…33,000 мА 0,001 мА ±(0,2% + 4 е.м.р.) Максимальная нагрузка:
1 кОм при 20 мA , 600 Ом при 30 мАИмитация трансмиттера -30 мА 0,000…-33,000 мА 0,001 мА ±(0,2% + 4 е.м.р.) Максимальная нагрузка:
1 кОм при 20 мA , 600 Ом при 30 мАСопротивление 400 Ом 0...400,0 Ом 0,1 Ом ±(0,2% + 4 е.м.р.) Ток возбуждения ±0,5…3 мА
Если ток возбуждения равен ±0,1…0,5 мА, добавьте дополнительную погрешность в 0,1 Ом; Сопротивление проводов не учтеноПитание петли 24 В ±10% Максимальный выходной ток 35 мА Частота 100 Гц 1,0 Гц...110,0 Гц 0,1 Гц ±(0,2% + 2 е.м.р.) Прямоугольный сигнал:
коэффициент заполнения 50 %, 1…11 Вп-п1 кГц 0,100 кГц...1,100 кГц 0,001 кГц 5 кГц 1,00 кГц...6,00 кГц 0,01 кГц 10 кГц 6,0 кГц…11,0 кГц 0,1 кГц Параметры Тип Значение на выходе Разрешение Погрешность Примечение Температура (термопары) R 0°С…1767°С 1 °С ±(0,2% + 3°С) (≤100°С)
±(0,2% + 2°С) (>100°С)С использованием температурной шкалы ITS-90
Погрешность не включает ошибку из-за компенсации температуры холодного спаяS 0°С…1767°С B 600°С…1820°С K -200°С…1372°С 0,1 °С ±(0,2% + 2°С) (≤-100°С)
±(0,2% + 1°С) (>-100°С)E -200 °С…1000 °С J -200°С…1200°С T -200°С…400°С N -200 °С…1300 °С Температура (термосопротивление) Cu50 -50°С…150°С 0,1°С ±(0,2% + 6°С) Ток возбуждения ±0,5…3 мА
С использованием температурной шкалы Pt 100-385
Сопротивление подключенного провода не учитываетсяPT100 -200°С…850°С Общие характеристики Параметры Значение Отображение информации Двойной ЖК-дисплей высокого разрешения:
4 разряда — измерение, 5 разрядов — источник сигналаКоличество скоростей измерения Две: быстрая - 20 измерений в секунду, медленная - 5 измерений в секунду TrueRMS измерение Есть Частотный диапазон AC - 20 Гц...1 кГц, VFC - 20 Гц...200 Гц Питание петли 24 В в режиме источника сигнала (воспроизведения) Имитация трансмиттера (преобразователя) В диапазоне 0…-33 мA Режим пошагового изменения постоянного тока на выходе Есть Режим относительных измерений Есть Функция удержания показаний Есть Время автоматического отключения прибора Настраиваемое Контрастная подсветка Есть Индикатор разряда батареи Есть Рабочая температура 0…40°С Категория влагозащиты IP65 Категория электробезопасности 600V CAT. IV, 1000V CAT. III Питание 3х1,5 В (LR6) Габаритные размеры 185х90х54 мм Масса около 500 г -

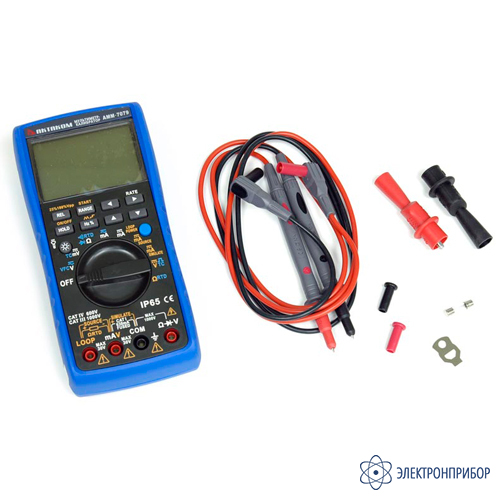

Комплект поставки АММ-7079
№ Наименование Количество 1 Мультиметр-калибратор процессов АММ-7079 1 2 Измерительный провод 2 3 Зажим типа "крокодил" 2 4 Ключ-зажим (в держателе) 1 5 Предохранитель 1 6 Упаковочная тара 1 7 Эксплуатационный документ 1
