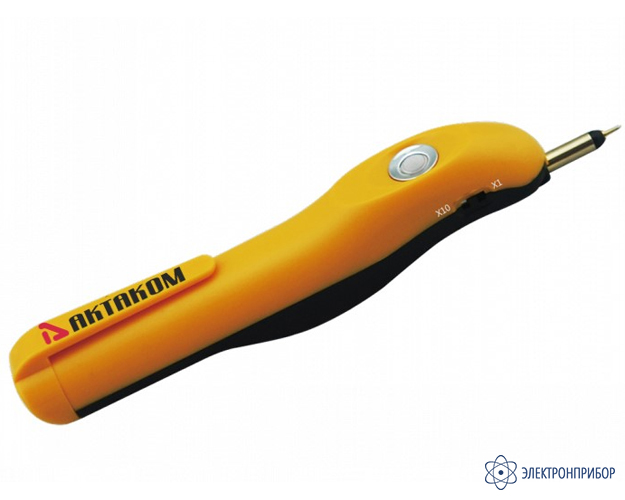

ADS-3025 — одноканальный USB осциллограф-приставка

Код товара: 36347
  • 2-3 дня

    Описание одноканального осциллографа - приставки ADS-3025:

    Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа. Осциллограф ADS-3025 имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

    Особенности одноканального осциллографа - приставки ADS-3025:

    • Карандашный тип;
    • 1 канал;
    • Полоса пропускания 25 МГц;
    • Разрешение 8 бит;
    • 18 автоизмерений;
    • FFT;
    • Регистратор;
    • Интерфейс USB 2.0;
    • Питание от USB;
    • Русское меню.

  • Технические характеристики одноканального осциллографа - приставки ADS-3025:

    Параметр Значение
    Полоса пропускания 25 MГц
    Количество каналов 1
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Максимальная дискретизация (реальное время) 100 Mвыб/сек
    Вход Связь по входу закрытый, открытый, земля
    Входной импеданс 1 MΩ±2% в параллель 20 пФ±5 пФ
    Учет ослабления пробников 1X, 10X
    Максимальное входное напряжение 50 Вп-п (DC + AC пик-пик)
    Параметры горизонтальной системы Интерполяция (sin x)/x
    Глубина записи 5К точек
    Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
    Полоса пропускания для аналогового периодического сигнала 25 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB)
    Время нарастания ≤14 нс (типичное)
    Погрешность коэффициент усиления ±3%
    Измерения Курсорные ΔV, ΔT и 1/ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
    Математические операции FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
    Система запуска Режим запуска Однократный, обычный, авто
    Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
    Диапазон установки уровня запуска ±5 делений от центра экрана
    Покадровый регистратор Режимы запись, воспроизведение
    Количество кадров 1 ~ 100 000 кадров
    Интервал 10 мс ~ 100 000 мс, с шагом 1~2~5
    Формат записи *.cap
    Режим растяжки Ширина окна 5 нс ~ 100 с, с шагом 1~2~5
    Задание окна Курсорами, цифровая форма
    Дополнительные функции режим "Годен - Не годен"
    Режим "Годен - Не годен" Задание маски по горизонтали ± 10 делений
    Задание маски по вертикали ± 5 делений
    Статус прохода однократный с остановкой, цикличный
    Формат сохранения файлов текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек)
    Интерфейс USB 2.0
    Питание от USB порта (5 В/300 мА)
    Потребляемая мощность менее 1,5 Вт
    Габаритные размеры 150 мм × 20 мм × 18 мм (Д*В*Г)
    Вес около 27 г

  • Комплект поставки ADS-3025

    № Наименование Количество
    1. Одноканальный осциллограф - приставка ADS-3025 1
    2. USB кабель для подключения к ПК 1
    3. Провод "земля" для щупа 1
    4. Руководство по эксплуатации (краткая инструкция) 1
    5. Программное обеспечение ADS-3025 SW 1
