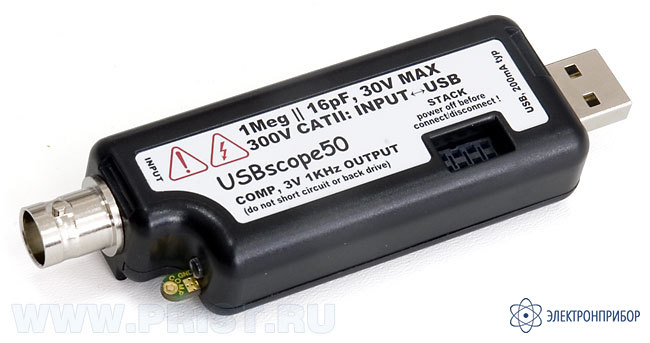

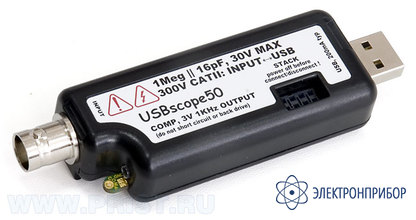

АКИП-4101 — USB-осциллограф
Код товара: 21569-
-
Гарантия
1 год
-
Производитель
Краткие характеристики АКИП-4101:
- 1 канал на один модуль, возможно синхронное объединение 4-х модулей
- Полоса пропускания 75 МГц
- Частота дискретизации в реальном времени до 50 МГц, эквивалентная дискретизация 1 ГГц
- Диапазон входных напряжений до 30 В непосредственно и до 300 В с пробником 1:10
- Длина памяти 3 кБ
- Интерфейс USB, ПО под ОС WIN XP
- Питание и управление по USB
- Масса 42 г
-
-
Технические характеристики АКИП-4101:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0...75 МГц Коэффициент отклонения 30 мВ/дел...30 В/дел Входное сопротивление 1 МОм ± 2 % / 16 пФ Постоянное смещение ±100 % от шкалы Погрешность коэффициента отклонения ±4 % Максимальное входное напряжение 300 В с пробником (DC+AC пик, до 1 кГц) КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 1 нс/дел...4 с/дел (шаг 1-2-4) Погрешность коэффициента развертки 0,02% Задержка запуска развертки От 0 до 65535 делений (в % или врем. интервалах) СИНХРОНИЗАЦИЯ Режимы запуска Однократный, нормальный, авто, свободный, по фронту, по спаду, по уровню Источник синхронизации Внутренняя АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Частота дискретизации 50 МГц в реальном времени, 1ГГц эквивалентная Объем памяти 3 кБ Разрядность АЦП 8 бит ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Математика и измерения Авто (Vavg, Vpk-pk, F) и курсорные измерения, БПФ БПФ По 2048 точкам Нижний уровень: -54 дБ Шкала: линейная, логарифмическая Окна: прямоугольное, треугольное, Хеннинга, Хэмминга, Уэлча Сохранение данных Графический файл или отчеты (txt) ОБЩИЕ ДАННЫЕ Источник питания По USB, 200мА Габаритные размеры 75x30x18 мм Масса 42 г Интерфейс USB 12 Мбит/сек -
Комплект поставки АКИП-4101
Наименование Количество USB-осциллограф АКИП-4101 1 Руководство по эксплуатации 1 Программное обеспечение 1
