USB/LAN - осциллографы

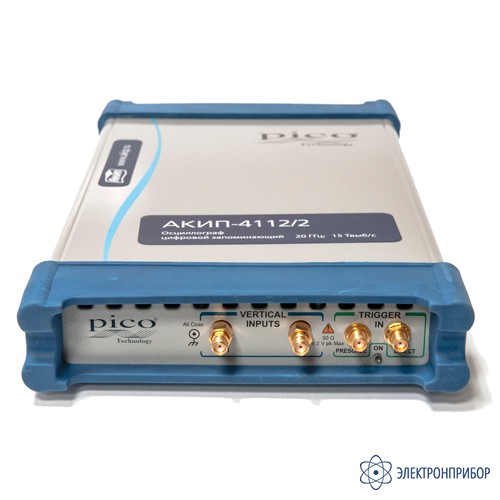

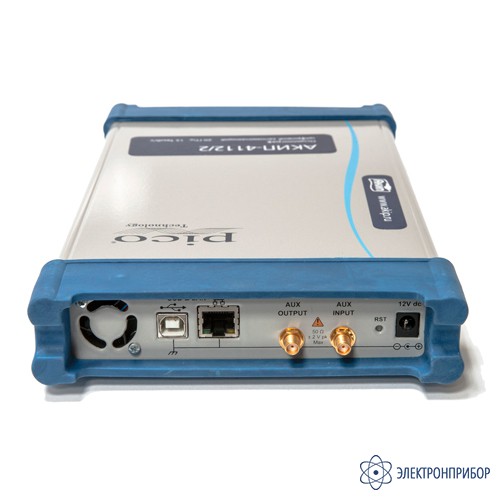

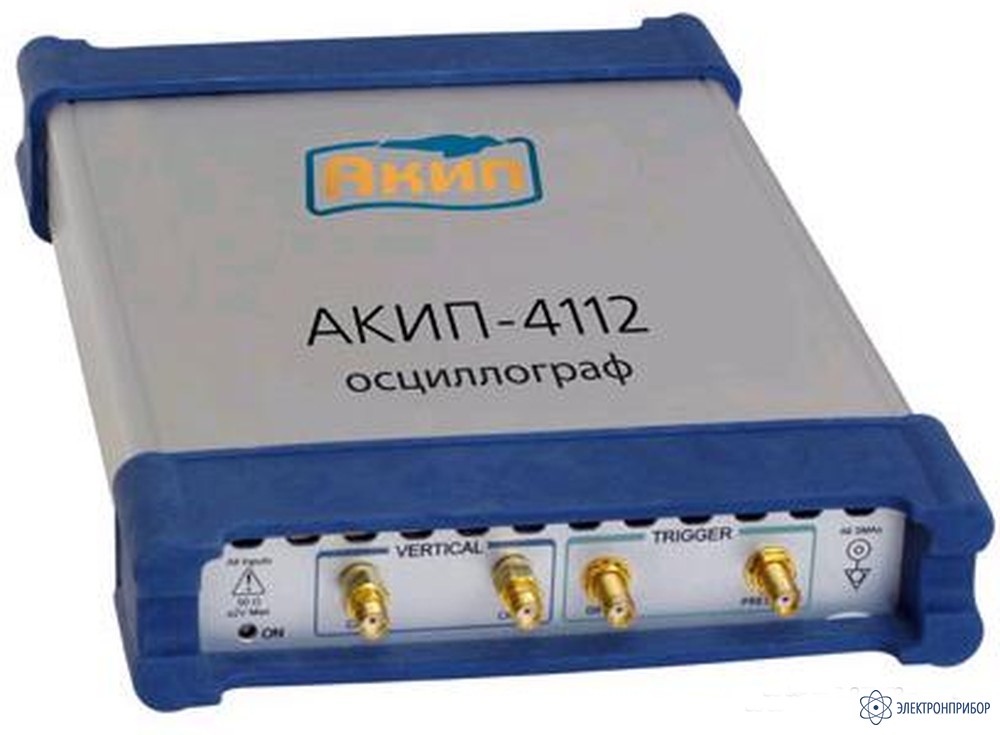

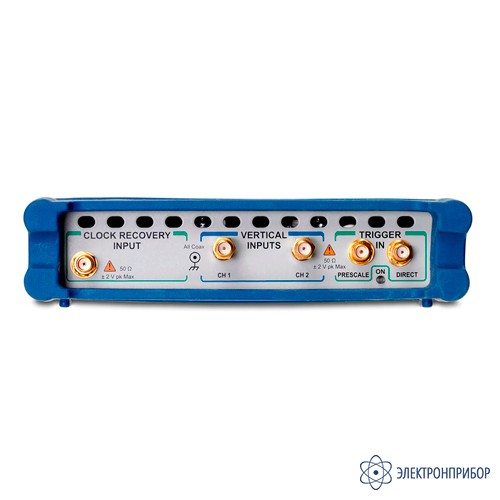

АКИП-4112 — цифровой стробоскопический USB-осциллограф
Код товара: 23800-
Особенности осциллографа АКИП-4112:
- 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext)
- Полоса пропускания: 12 ГГц;
- Максимальная частота стробирования до 200 кГц;
- Максимальный объем памяти до 32 кБ/канал;
- Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
- До 10 прямых и до 4 статистических измерений выполняемых одновременно;
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
- Интерфейсы: USB;
- ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит);
- Питание от универсального сетевого адаптера;
- Ультракомпактный.
-
Технические характеристики осциллографа АКИП-4112:
Параметр Значение КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число каналов 2 Полоса пропускания (-3 дБ) Полная: 0...12 ГГц
Ограничение ПП: 0...8 ГГцВремя нарастания (10%-90%) ≤ 29,2 пс (12 ГГц),
≤ 43,7 пс (8 ГГц)Коэф. отклонения (Коткл.) 2 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% Погрешность измерения напряжения ± 2% (от полной шкалы) + 2 мВ Уровень собств. шумов, с.к.з. ≤ 2 мВ – в режиме полной полосы пропускания
≤ 1,5 мВ – в режиме ограничения полосы пропусканияВходной импеданс (50 ± 1) Ом Макс. входное напряжение ± 2 В (16 дБмВт) ВЧ вход соединитель SMA-типа Регулируемая временная задержка между каналами до 100 нс (с шагом 1 пс) КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Режимы работы (развертка) Основная, подсвеченная, задержанная, двойная задержанная Коэф. развертки (Кразв.) 10 пс/дел … 50 мс/дел с шагом 1-2-5 или 0,1% Коэф. задерж. развертки (Кз.разв.) от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1% Погрешность измерения временных интервалов, с.к.з. ± 0,2 % oт изм. временного интервала ± 15 пс Регулируемая задержка до 1000 экранов задержанной развертки Начальная задержка развертки ≤40 нс Разрешение 200 фс (мин.) СИНХРОНИЗАЦИЯ Источники синхросигнала Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) Чувствительность 100 мВпик (DC – 100 МГц),
200 мВпик (до 1 ГГц)Чувствительность (вход с делителем частоты) 200 мВ – 2 Впик (1 – 7 ГГц),
300 мВ – 1 Впик (7 – 8 ГГц),
400 мВ – 1 Впик (8 – 10 ГГц),Джиттер синхронизации, скз 4 пс Режимы запуска развертки Автоколебательный, ждущий Вход внеш. синхронизации Cоединитель SMA-типа АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 16 бит Частота стробирования 0…200 кГц Объем памяти (запись) 32…4096 точек на канал с шагом х2 Режимы сбора данных Стандартная выборка, усреднение, огибающая Число усреднений 2…4096 Режим выделения огибающей Минимум, максимум, минимум и максимум одновременно КУРСОРНЫЕ И МАРКЕРНЫЕ ИЗМЕРЕНИЯ Тип маркеров X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) Maркерные измерения Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) Режимы перемещения маркеров Раздельный или связанный Относительные измерения Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ По вертикали Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс По горизонтали Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз Статистические измерения Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) Определения вершины и основания сигнала По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) Пороги Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % Границы Произвольная часть экрана по горизонтали Режим измерения Повторяющийся или однократный ДОПУСКОВЫЙ КОНТРОЛЬ Режим тeста Сравнение до 4-х параметров сигналов по установленным допускам Реакция прибора на тест Звуковой сигнал, запоминание, остановка сбора МАТЕМАТИКА Математические функции Вычисление и отображение до 4-х математических функций (сигналов) Maтематические операторы Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие Oперанды Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы АНАЛИЗАТОР СПЕКТРА Количество БПФ до 2-х БПФ одновременно Маркерные измерения БПФ Частота, разность частот, магнитуда и разность магнитуд Автоизмерения БПФ Магнитуда, разность магнитуд, КНИ, частота, разность частот Тип окна наблюдения Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя ГИСТОГРАММЫ Окно гистограммы Вертикально или горизонтально. Построение внутри любой выбранной области экрана Измеряемые параметры Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации МАСКИ Полигоны маски (области) До 8 полигонов (создание или загрузка с диска) Типы масок Стандартная, автомаска, из памяти, вновь созданная, отредактированная Aвтомаска Создается автоматически как рукав допусков по обеим осям тестируемого сигнала Результаты теста Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ ГЛАЗКОВЫЕ ДИАГРАММЫ Измеряемые сигналы Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм Измеряемые параметры Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание СОХРАНЕНИЕ И ВЫЗОВ СИГНАЛОВ Управление Запись и вызов установок, сигналов и копий экрана Запоминание/вызов на диск Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) Внутренняя память Запись и вызов до 4-х сигналов (ячейки П1-П4) Aвтопоиск сигналов Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Растяжка сигналов Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) Комплексная шкала Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. Растяжка и смещение по вертикали До 10 млн. делений или 1 млн экранов Растяжка и смещение по горизонтали До 640 делений или 64 экранов ОБЩИЕ ДАННЫЕ Напряжение питания 6В ± 5%, (сетевой адаптер AC/DC) Потребляемый ток 1,9 А макс Интерфейс USB 2.0 Системные требования к ПК Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB Рабочие условия +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) Габаритные размеры 170 х 255 х 40 мм Масса 1,1 кг -
Комплект поставки АКИП-4112
№ Наименование Количество 1 Цифровой стробоскопический USB-осциллограф АКИП-4112 1 2 Кабель USB 1 3 Адаптер питания 1 4 Ключ пластиковый рожковый 1 5 Адаптер SMA m-f (установлен на входах осциллографа ) 2 6 Руководство по эксплуатации 1 7 Программное обеспечение (на CD) 1 8 Жесткая сумка из пластика 1 -
Дополнительная комплектация АКИП-4112
-
Файлы для АКИП-4112
