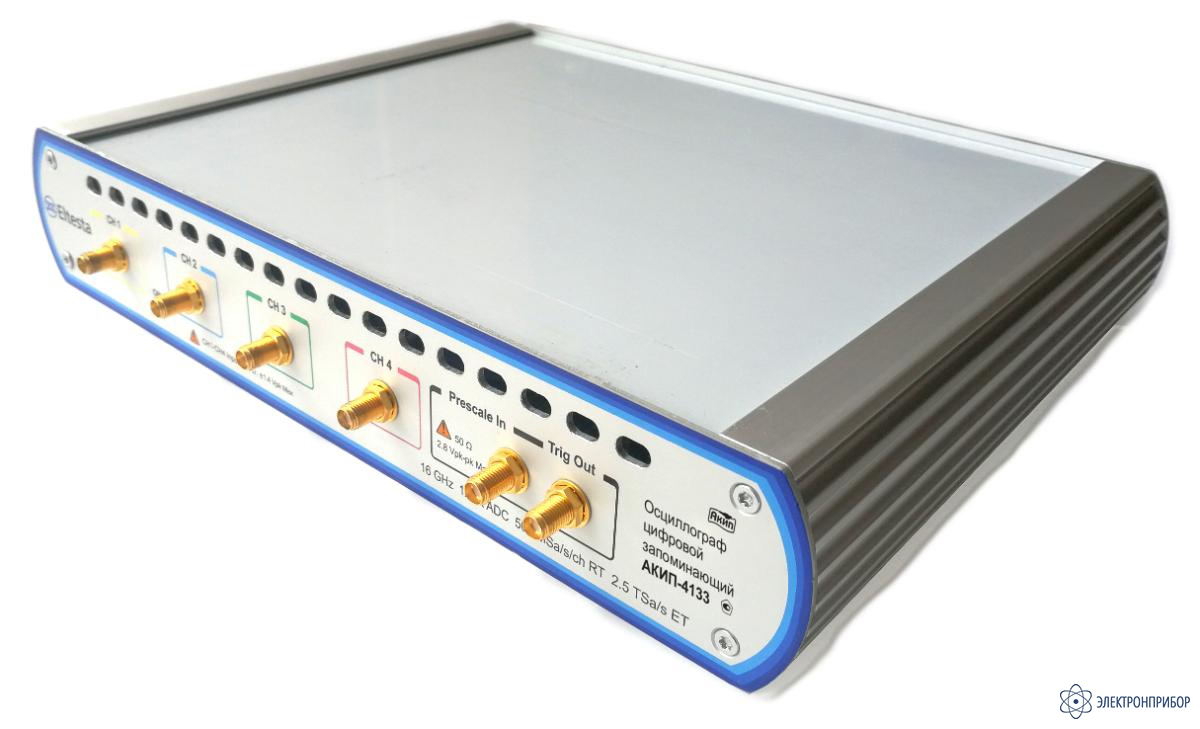

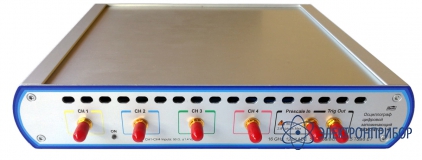

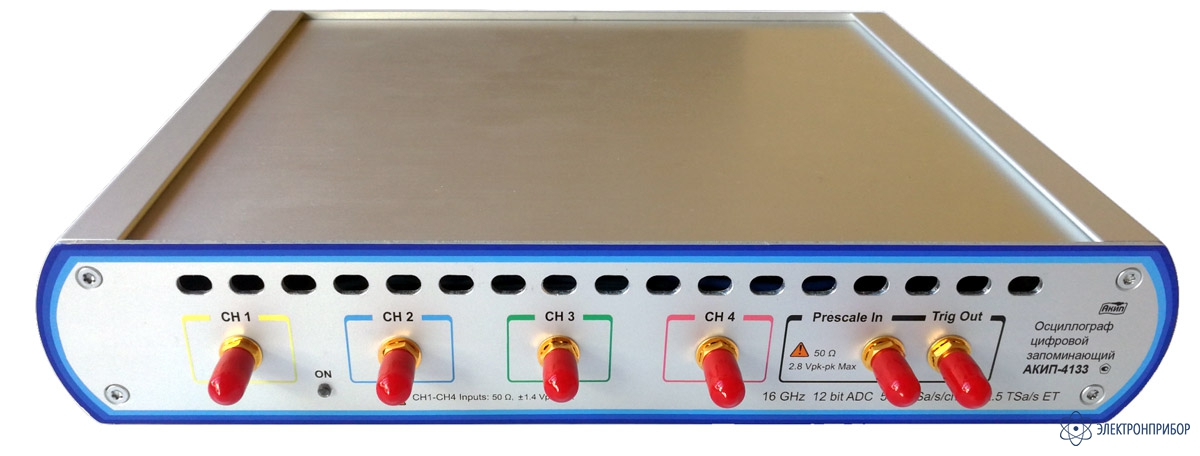

АКИП-4133 — осциллограф

Код товара: 56606
  • 75599-19
    Осциллограф АКИП-4133 Осциллограф АКИП-4133 Осциллограф АКИП-4133

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75599-19 до 17.07.2029

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4133:

    • 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
    • Полоса пропускания: 16 ГГц или ограничение ПП до 450 МГц или 100 МГц;
    • АЦП 12 бит;
    • Максимальная частота стробирования 500 Мвыб/с;
    • Максимальный объем памяти до 62,5 кБ/канал;
    • Внешняя синхронизация до 12 ГГц;

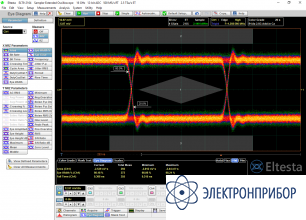

    • Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (DU; DT; DU/DT, F);
    • Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
    • До 4 статистических измерений, выполняемых одновременно;
    • Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
    • Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
    • Интерфейсы USB, LAN.

  • Технические характеристики осциллографа АКИП-4133:

    Параметры АКИП-4133 АКИП-4133/1
    Канал вертикального отклонения
    Число каналов 4 2
    Полоса пропускания (-3 дБ) Полная: 0…16 ГГц
    Ограничение ПП: 0...450 МГц / 0…100 МГц
    Время нарастания (10%-90%) ≤ 29,2 пс в полной ПП,
    ≤ 780 пс в средней ПП
    ≤ 3,5 нс в средней ПП
    Коэффициент отклонения (Коткл.) 10 мВ/дел … 250 мВ/дел с шагом 1-2-5 или 0,5%
    Погрешность измер. напряж. ± 1,5% (от полной шкалы)
    Уровень собствственных шумов, с.к.з. ≤ 2,2 мВ макс. в полной полосе пропускания,
    ≤ 0,65 мВ макс. Узкая ПП),
    Входной импеданс (50 ± 1) Ом
    Максимальное входное напряжение ±800 мВ
    Защита от перенапряжения ± 1,4 В(16 дБмВт)
    ВЧ вход соединитель SMA-типа совместим с SMA и PC3.5
    Регулируемая временная задержка между каналами до 100 нс (± 50 нс)
    (с шагом 100 пс/ «грубо», 10 пс/ «точно»)
    Канал горизонтального отклонения
    Режимы работы (развертка) Основная, подсвеченная, задержанная, двойная задержанная
    Коэффициент развертки (Кразв.) Рабочая часть шкалы – 10 делений:
    20 пс/ дел … 25 мкс/ дел (эквивалентное время)
    10 нс/дел … 125 с/дел (реальное время)
    100 мс/дел … 625 с/дел (режим самописца)
    Число сегментов
    (режим сегментирования памяти)    		 1024
    (межсегментное время 2 мкс)
    Коэффициент задержки развертки (Кз.разв.) от 20 пс/дел… 1000 с/дел
    Погрешность измерения временных интервалов, с.к.з. ±(50 ppm * Tx + 0.1% * Tо + 5 ps)
    Регулируемая задержка 0…4,28 с
    Временной сдвиг между каналами ±50 нс
    Разрешение 0,4 пс (мин.)
    Синхронизация
    Источники синхросигнала Внутренний - от любого канала
    Нет Внешний прямой
    Внешний с делителем частоты, с восстановлением тактовой частоты NRZ последовательности
    Вид входа Открытый - при внутренней синхронизации
    Закрытый – при внешней синхронизации с делителем частоты
    Чувствительность
    (для внутренней и внешней синхронизации)    		 Низкая:100 мВпик (DC – 100 МГц), 200 мВпик (до 5 ГГц)
    Высокая:30 мВпик (DC – 100 МГц), 70 мВпик (до 5 ГГц)
    Чувствительность (вход с делителем частоты) 200 мВпик-пик – 2 Впик-пик (1 – 16 ГГц)
    Джиттер синхронизации, скз 1,8 пс +0,1 ppm от задержки
    Режимы запуска развертки Автоколебательный, ждущий, однократный
    Вход внешней синхронизации Нет SMA-типа (розетка)
    (50 Ом, ± 2В макс)
    Аналого-Цифровое преобразование
    Разрешение по вертикали 12 бит (до 16 бит – реж. ERes)
    Частота стробирования 2,5 Твыб/сек (эквив. время) 500 Мвыб/с (реальное время)
    Объем памяти (запись) От 50 Б до 0,25 МБ
    Режимы сбора данных Обычный (стандартная выборка), усреднение, огибающая, пиковое детектирование, высокое разрешение (ERes)
    Режимы дискретизации Реальное время, эквивалентное время, режим прокрутки, сегментированный режим
    Число усреднений 2…4096
    Режим выделения огибающей Минимум, максимум, минимум и максимум одновременно
    Маркерные измерения
    Тип маркеров X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
    Виды измерений Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)
    Режимы перемещения маркеров Раздельный или связанный
    Автоматическое измерение
    Относительные измерения Δ-измерения между измеряемым и опорным Значениями:
    в %, dB или градусах фазы
    По вертикали Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
    По горизонтали Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз
    Статистические измерения Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО)
    Определения вершины и основания сигнала По гистограмме, мин/мaкс. метод или произвольно
    (по выбору оператора).
    Пороги Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %
    Границы Произвольная часть экрана по горизонтали
    Режим измерения Повторяющийся или однократный
    Математика
    Математические функции Вычисление и отображение до 4-х математических функций F1…F4 (сигналов)
    Maтематические операторы Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др.
    Гистограммы
    Окно гистограммы Вертик. или горизонтально. Построение внутри любой выбранной области экрана.
    Измеряемые параметры Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.
    Маски
    Типы масок Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
    Стандартные маски Свыше 100 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA

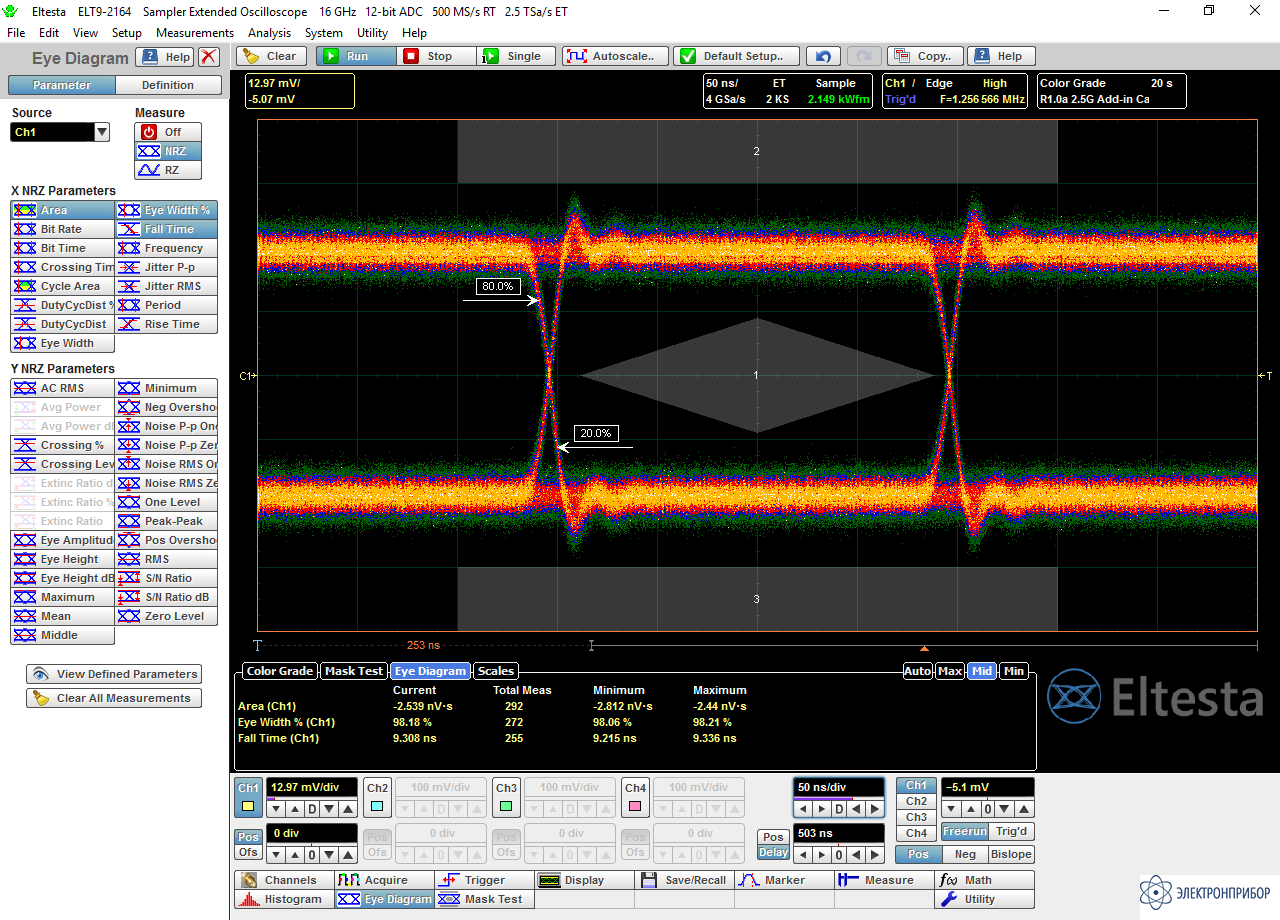

    Глазковые диаграммы
    Измеряемые сигналы Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм
    Измеряемые параметры Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
    Сохранение и вызов сигналов
    Управление Запись и вызов установок, и осциллограмм.
    Запоминание/вызов на диск Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
    Внутренняя память Запись и вызов до 4-х сигналов (ячейки П1-П4)
    Aвтопоиск сигналов Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
    Общие данные
    Напряжение питания 12 В ± 5%, (универсальное AC/DC)
    Потребляемый ток 2,5 А максимум
    Интерфейс USB 2.0 и LAN
    Рабочие условия +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)
    Габаритные размеры 270 х 54 х 232 мм
    Масса 1,5 кг

  • Комплект поставки АКИП-4133

    № Наименование Количество
    1 Осциллограф АКИП-4133 1
    2 Адаптер питания со стандартным сетевым кабелем 1
    3 Кабель USB 1
    4 Гаечный ключ 1
