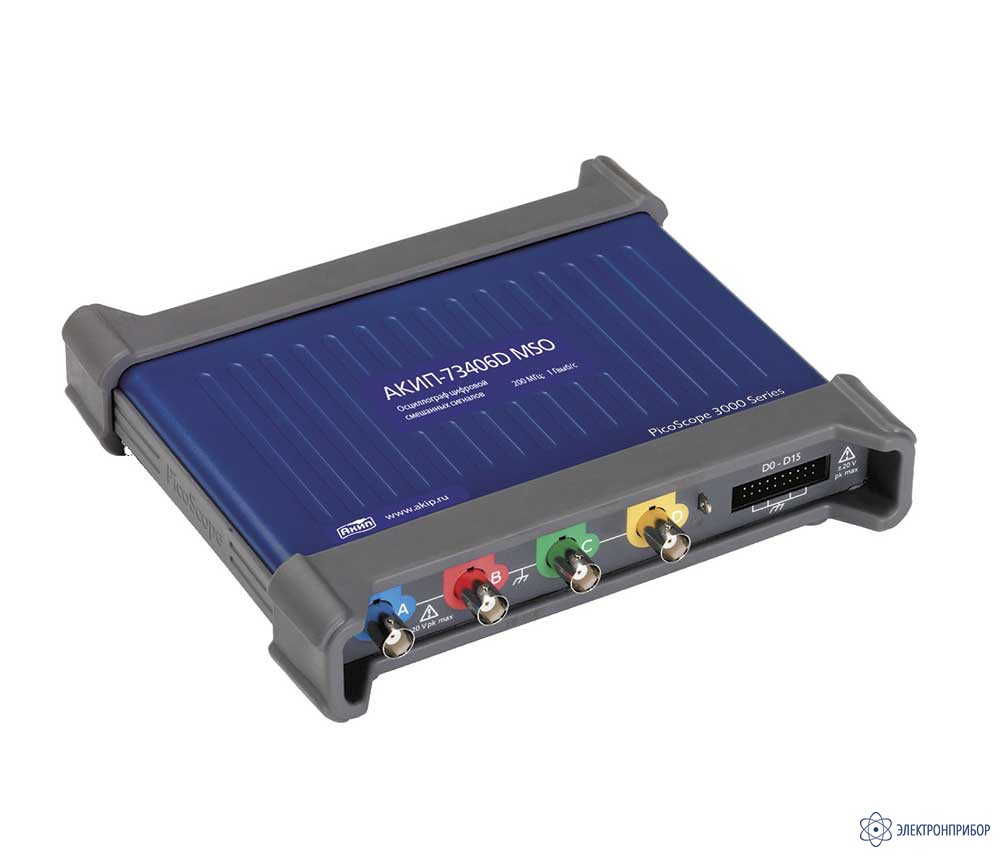

АКИП-73203D MSO — цифровой запоминающий USB-осциллограф смешанных сигналов

Код товара: 36968
  • 63649-16

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63649-16 до 06.04.2026

    • Производитель

      АКИП

    Сертификаты

    Описание цифрового запоминающего USB-осциллографа смешанных сигналов АКИП-73203D MSO:

    Осциллографы серии АКИП-73000D (MSO) совмещают в себе два типа генераторов: функциональный и генератор произвольных форм (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и др.), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.

    Осциллографы серии АКИП-73000D (MSO) обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.

    Комплект поставки осциллографов серии АКИП-73000D (MSO) содержит полный набор необходимых аксессуаров (осциллографические пробники, кабели и микрозажимы для цифровых каналов, кабель USB).

    Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечит широкие возможности по сбору и анализу цифровых последовательностей, облегчит настройку электронных устройств, отладку и диагностику многоканальных цифровых систем в полевых условиях.

    Особенности цифрового запоминающего USB-осциллографа смешанных сигналов АКИП-73203D MSO:

    • «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
    • Осциллограф: 2 канала + 16 цифровых каналов;
    • Полоса пропускания: 50 МГц;
    • Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 2,5 ГГц;
    • Максимальный объем памяти: 64 МБ;
    • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
    • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
    • Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
    • Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ;
    • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000);
    • Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
    • Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT);
    • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
    • Допусковый контроль (тест по маске);
    • Интерфейс USB 3.0;
    • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).

  • Технические характеристики цифрового запоминающего USB-осциллографа смешанных сигналов АКИП-73203D MSO:

    Параметр АКИП-73203D
    АКИП-73403D
    АКИП-73203D MSO
    АКИП-73403D MSO    		 АКИП-73204D
    АКИП-73404D
    АКИП-73204D MSO
    АКИП-73404D MSO    		 АКИП-73205D
    АКИП-73405D
    АКИП-73205D MSO
    АКИП-73405D MSO    		 АКИП-73206D
    АКИП-73406D
    АКИП-73206D MSO
    АКИП-73406D MSO
    Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ)
    Число входных каналов 2 - АКИП-73203D, АКИП-73204D, АКИП-73205D, АКИП-73206D (MSO)
    4 - АКИП-73403D, АКИП-73404D, АКИП-73405D, АКИП-73406D (MSO)
    Полоса пропускания (-3 дБ) 0…50 МГц 0…70 МГц 0…100 МГц 0…200 МГц
    Время нарастания, не более 7,0 нс 5,0 нс 3,5 нс 1,75 нс
    Коэффициент отклонения (Коткл.) 4 мВ/дел…4 В/дел
    Вид входа открытый, закрытый
    Погрешность установки Коткл ± 3 %
    Входное напряжение ± 20 мВ … ± 20 В
    Диапазон установки смещения ± 250 мВ (входящее напряжение: ± 20 мВ … ± 200 мВ)
    ± 2,5 В (входящее напряжение: ± 500 мВ … ± 2 В)
    ± 20 В (входящее напряжение: ± 5 В … ± 20 мВ)
    Входное сопротивление 1 МОм / 14 пФ
    Защита от перенапряжения ± 100 В DC + ACпик
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (ЦИФРОВЫЕ КАНАЛЫ) ТОЛЬКО МОДЕЛИ MSO
    Число каналов 16 (2 порта по 8 каналов каждый)
    Входной разъем 2,54 мм 2х10 контактны разъем
    Максимальная частота 100 МГц
    Минимальный временной интервал 5 нс
    Входной импеданс 200 кОм (± 2%) / (8 ± 2) пФ
    Пороговый уровень TTL, CMOS, ECL, PECL, заданный (-5…+5 В)
    Погрешность установки порога ± 100 мВ
    Входное напряжение ± 20 В (защита от перенапряжения ± 50 В)
    Задержка между каналами < 5 нс
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв.) 1 нс…5000 с/дел 500 пс…5000 с/дел
    Погрешность установки Кразв ± 50 ppm (± 0,005 %) ± 2 ppm (± 0,0002 %)
    Режимы работы Основной, ZOOM окно, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO)
    Условия запуска развертки Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон
    Режим запуска Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка)
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
    Частота дискретизации
    (однократный сигнал)    		 1 ГГц (вкл. 1 аналоговый канал);
    500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*)
    250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*)
    125 МГц (вкл. все аналоговые и цифровые порты*)
    Эквивалентная частота дискретизации 2,5 ГГц 2,5 ГГц 5 ГГц 10 ГГц
    Длина памяти (максимальная) 64 МБ 128 МБ 256 МБ 512 МБ
    Интерполяция Линейная, Sin (X) / х
    Режимы сбора данных Выборка, послесвеч., цифровой самописец
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Анализатор спектра Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0…50 МГц 0…70 МГц 0…100 МГц 0…200 МГц
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Глубина БПФ 2…1048576 точек
    ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
    Формы выходных сигналов Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП
    Диапазон частот 0,03 Гц … 1 МГц
    Выходной уровень ±2 В; погрешность 1%, на нагрузке 600 Ом
    ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ
    Частота дискретизации 20 МГц
    Длина памяти СПФ 32 кБ
    Разрешение ЦАП 12 бит
    Время нарастания/спада < 120 нс
    КАЛИБРАТОР
    Выход калибровки пробников Меандр 1 кГц, 2 Впик-пик, 600 Ом
    ДЕКОДИРОВАНИЕ
    Формат последовательных данных CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended)
    ДОПУСКОВЫЙ КОНТРОЛЬ
    Статистика (Годен/Не годен) В допуске, не в допуске, общее количество тестов
    ОБЩИЕ ДАННЫЕ
    Источник питания Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)*
    Интерфейс USB 3.0 (USB 2.0 совместимый)
    Габаритные размеры 190 × 170 × 40 мм
    Масса 0,5 кг

    * 1 цифровой порт = 8 цифровых каналов
    Частота дискретизации указанная для цифрового порта, действительна для каждого цифрового канала.
    Пример: дискретизация 125 МГц на цифровой порт означает, что частота дискретизации каждого канала цифрового порта равна 125 МГц. В данном случае максимальная полоса пропускания для канала составит 25 МГц.
    Полоса пропускания = частота дискретизации/5.

  • Комплект поставки АКИП-73203D MSO

    № Наименование Количество
    1 Цифровой запоминающий USB-осциллограф смешанных сигналов АКИП-73203D MSO 1
    2 Кабель USB 3.0 1
    3 ПО на CD-диске 1
    4 Руководство по эксплуатации на CD-диске 1
    5 Пробник 2
    6 Кабель цифровых каналов 1
    7 Набор микрозажимов (2х10) 1
