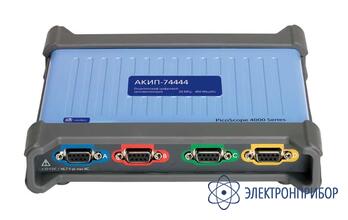

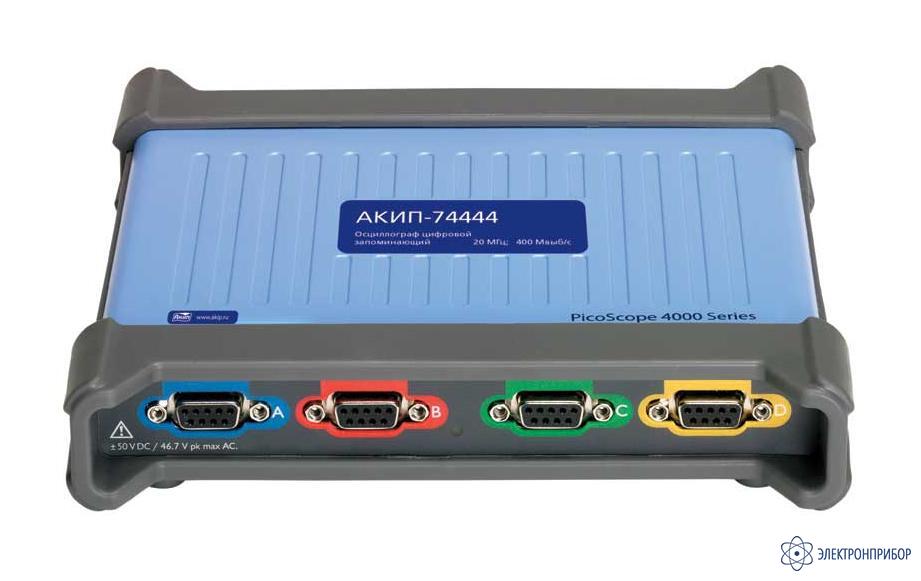

АКИП-74444 — цифровой запоминающий USB-осциллограф

Код товара: 44415
  • Цифровой запоминающий usb-осциллограф АКИП-74444 Цифровой запоминающий usb-осциллограф АКИП-74444 Цифровой запоминающий usb-осциллограф АКИП-74444

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности цифрового запоминающегой USB-осциллографа АКИП-74444:

    • «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных;
    • 4 изолированных канала, разъем D9-тип;

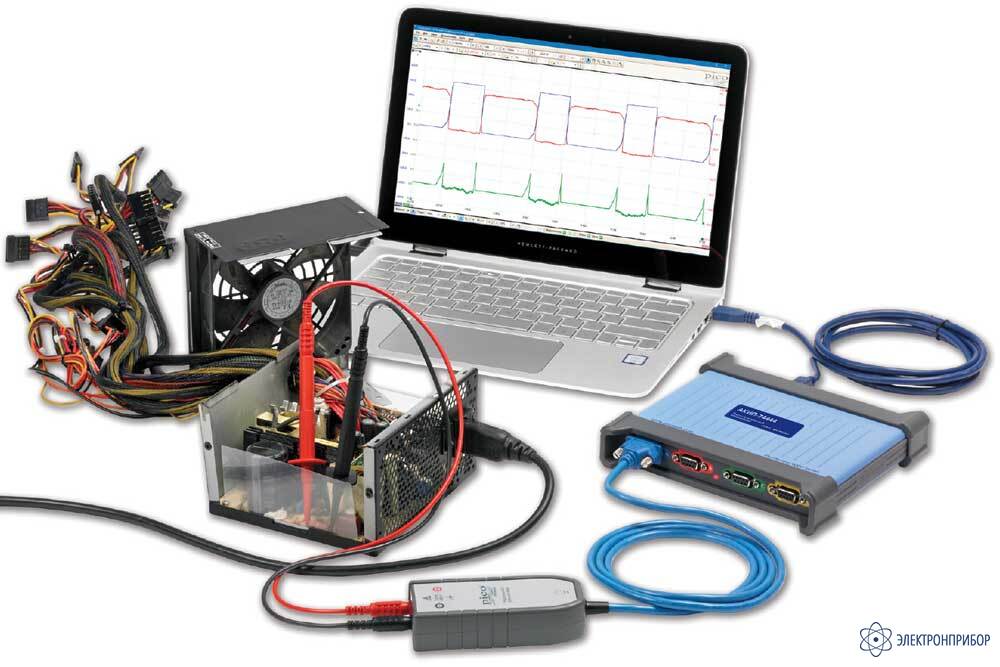

    • Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III;
    • Полоса пропускания: 20 МГц;
    • Максимальная частота дискретизации: 400 МГц;
    • Переключаемое разрешение АЦП: 12 бит или 14 бит;
    • Максимальный объем памяти: 256 МБ;
    • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
    • Быстрое преобразование Фурье (БПФ);
    • Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
    • Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц;
    • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ∏);
    • Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I?C, LIN, PS/2, SPI, SENT, UART/RS-232 и другие;
    • Допусковый контроль (тест по маске);
    • Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК);
    • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);

  • Технические характеристики цифрового запоминающегой USB-осциллографа АКИП-74444:

    Параметр АКИП-74444 АКИП-74444 с пробником 1000 В КАТ III
    Канал вертикального отклонения
    Полоса пропускания (-3 дБ) 20 МГц 10 МГц
    Время нарастания, не более 17,5 нс 35 нс
    Число каналов 4 (изолированные) Одна дифференциальная пара на подключенный пробник
    Коэффициент отклонения (Коткл.) 2 мВ/дел... 10 В/дел 500 мВ/дел ... 200 В/дел
    Диапазоны входного напряжения ± 10 мВ... ± 50 В ± 2,5 В ... ± 1000 В
    Диапазоны входного напряжения 5 В - ± 10 мВ... ± 500 мВ диапазон 125 В - ± 2,5 В... ± 12,5 В диапазон
    Синфазный режим 50 В - ± 1 В... ± 50 В диапазон 1000 В - ± 25 В... ± 1000 В диапазон
    Погрешность установки Коткл. ± 1 % от полной шкалы ± 500 мкВ ± 3 % от полной шкалы ± 12,5 мВ
    Диапазон установки смещения ± 250 мВ
    (± 10 мВ... ± 500 мВ диапазон)
    ± 2,5 В
    ( ± 1 В... ± 5 В диапазон )
    ± 25 В
    ( ± 10 В... ± 50 В диапазон    		 ± 6,25 В
    (± 2,5 В... ± 12,5 В диапазон)
    ± 62,5 В
    ( ± 25 В... ± 125 В диапазон)
    ± 625 В
    ( ± 250 В... ± 1000 В диапазон)
    Входное сопротивление 1 МОм ± 1%/ 17,5 пФ ± 1 пФ 16,7 МОм ± 1%/ 9,3 пФ ± 1 пФ
    Вид входа открытый, закрытый
    Тип входа Дифференциальный
    9-контактный D-тип    		 Дифференциальный
    2 х 4 мм типа "банан"
    Максимальное напряжение между каналами ± 100 В (DC + AC пик) 1000 В пик (кат III)
    Максимальное напряжение между каналом и землей ± 100 В (DC + AC пик) 1000 В пик (кат III)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 5 нс... 5000 с/дел – режим 12 бит
    200 нс... 5000 с/дел – режим 14 бит
    Погрешность установки Кразв. ± 50 ppm ( ± 0,005 %)
    Режимы работы Основной, окно, ZOOM окна, X-Y
    Синхронизация
    Источники синхросигнала Любой из аналоговых каналов
    Расширенный запуск развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
    Режим запуска Авто., ждущий, однокр., без синхрониз., с сохранением профиля
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит, 14 бит – переключаемо
    Максимальная частота дискретизации (однокр. сигнал) Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц
    Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц
    Частота дискретизации (цифровой самописец) 10 МГц
    Максимальная длина записи 256 МБ - делится между активными каналами
    Режимы сбора данных Выборка; послесвечение; цифровой самописец
    Курс. измерения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка
    Анализатор спектра
    Диапазон входных частот 0... 20 МГц
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
    Общие данные
    Источник питания От ПК по шине USB
    Интерфейс USB 3.0 (совместимый с USB 2.0)
    Габаритные размеры 190 × 170 × 40 мм
    Масса, не более 500 г

    Внимание: Пробники в комплект не входят и должны заказываться отдельно.

  • Комплект поставки АКИП-74444

    № Наименование Количество
    1 Цифровой запоминающий USB-осциллограф АКИП-74444 1
    2 Кабель USB 1
    3 ПО на CD-диске 1
    4 Руководство по эксплуат ации на CD-диске 1
