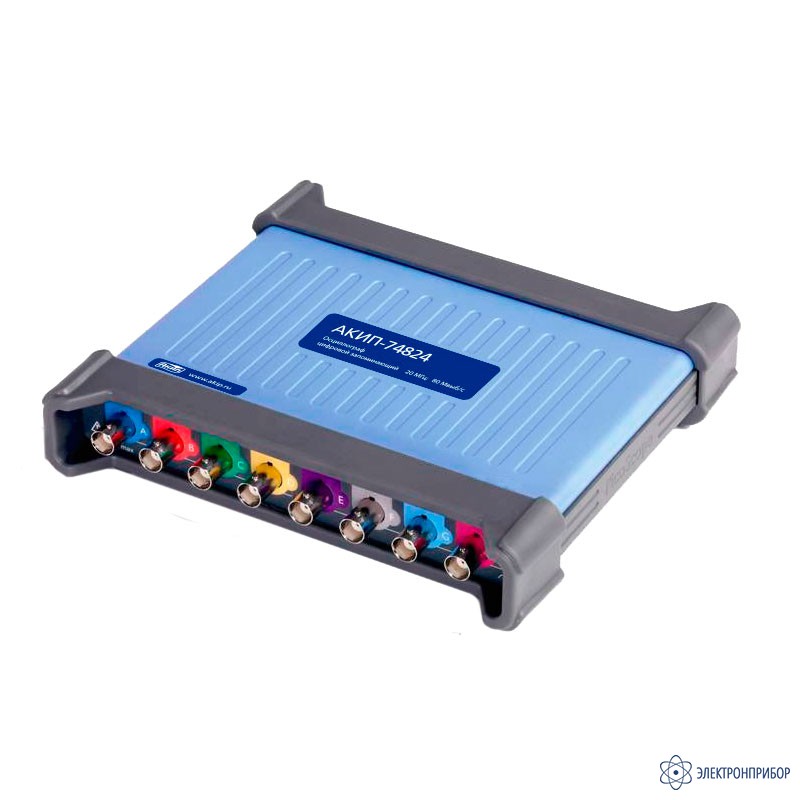

АКИП-74824 — восьмиканальный цифровой запоминающий USB-осциллограф

Код товара: 38988
  • 63649-16

    • Гарантия

      5 лет

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63649-16 до 06.04.2026

    • Производитель

      АКИП

    Сертификаты

    Особенности восьмиканального цифрового запоминающего USB-осциллографа АКИП-74824:

    • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных;
    • Осциллограф: 8 каналов;
    • Полоса пропускания: 20 МГц;
    • Разрешение АЦП: 12 бит (до 16 бит в реж ERES);
    • Максимальная частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов);
    • Максимальный объем памяти: 256 МБ (делится между активными каналами);
    • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500);
    • НЧ фильтр в полной полосе пропускания;
    • Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK - дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц;
    • Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
    • Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ;
    • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
    • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
    • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
    • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
    • Допусковый контроль (тест по маске);
    • Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).

  • Технические характеристики восьмиканального цифрового запоминающего USB-осциллографа АКИП-74824:

    Параметр Значение
    Канал вертикального отклонения
    Число входных каналов 8
    Полоса пропускания ( - 3 дБ) 0...20 МГц (диапазоны от 50 мВ до 50 В)
    0...10 МГц (диапазоны от 10 мВ до 20 мВ)
    Коэффициент отклонения (К откл.) 2 мВ/дел... 10 В/дел
    Вид входа Открытый, закрытый
    Погрешность установки К откл. ± 1 % от полной шкалы ± 300 мкВ
    Время нарастания ≤ 17,5 нс (диапазоны от 50 мВ до 50 В)
    ≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ)
    Входное сопротивление 1 МОм/19 пФ
    Максимальное входное напряжение ± 50 В
    Постоянное смещение ± 250 мВ (диапазоны от 10 мВ до 500 мВ)
    ± 2,5 В (диапазоны от 1 В до 5 В)
    ± 25 В (диапазоны от 10 В до 50 В)
    Защита входа ± 100 В (DC + AC пик)
    Канал горизонтального отклонения
    Коэффициент развертки (К разв.) 20 нс ... 5000 с/дел
    Погрешность установки К разв. ± 20 ppm (± 0,002 %)
    Режимы работы Основной, ZOOM окно, X - Y
    Синхронизация
    Источники синхросигнала Любой из 8-х каналов (A/H)
    Условия запуска развертки Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
    Режим запуска Однократный , ждущий, автоколебательный, без синхронизации, сегментированная развертка
    Уровень запуска В полном диапазоне входного напряжения
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (16 бит в режиме ERES )
    Частота дискретизации (однократный сигнал ) 80 МГц (при использовании от 1 до 4 каналов)
    40 МГц (при использовании от 5 до 8 каналов)
    Длина памяти 256 МБ (делится между активными каналами)
    Интерполяция Линейная, Sin (X) / х
    Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL)
    Измерение
    Функции ΔU; ΔT; 1/ΔT
    Автоматическое измерение
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/ - ширина импульса, +/ - скважность, задержка
    Статистика Ма ксимум, минимум, среднее, СКО
    Математика
    Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
    Операторы Любой кан. , опорная осциллогр . (ref), время, число - π (пи)
    Функциональный генератор
    Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x, колоколообразный, бел. шум, ПСП/ PRBS
    Диапазон частот 0,03 Гц ... 1 МГц
    Погрешность установки частоты ± 20 ppm (± 0,002 %)
    Выходной уровень ± 2 В
    Погрешность установки уровня ± 1 % от полной шкалы
    Выходное сопротивление 600 Ом
    Защита от перенапряжения ± 10 В
    Генератор сигналов произвольной формы - AWG
    Частота дискретизации 80 МГц
    Длина памяти СПФ 16 кБ
    Разрешение ЦАП 14 бит
    Диапазон частот 1 МГц
    Время нарастания 150 нс
    Декодирование последовательных данных
    Формат данных CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay
    Допусковый контроль
    Статистика (Годен/ Не годен) В допуске, не в допуске, общее количество тестов
    Общие данные
    Источник питания USB порт
    Интерфейс USB 3.0 ( совместимый с USB 2.0/1.1 )
    Габаритные размеры 190 × 170 × 40 мм
    Масса , не более 0,55 кг

    *Примечание: корректная работа прибора возможна только при работе осциллографа от USB порта с выходным током не менее 1200 мА!

  • Комплект поставки АКИП-74824

    № Наименование Количество
    1 USB-осциллограф АКИП-74824 1
    2 Кабель USB 3.0 1
    3 ПО + руководство по эксплуатации на CD - диске 1
